DIN-рейка перфорированная 500мм PROxima | adr-50 EKF

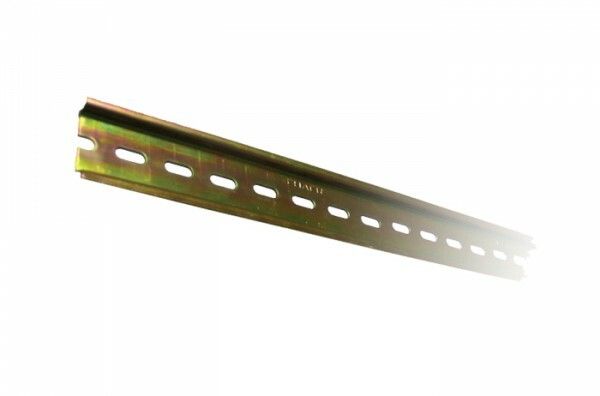

Краткое общее описание: DIN-рейка перфорированная 500 мм от EKF (арт. adr-50) - это прочный металлический профиль для фиксации автоматических выключателей, реле и другой модульной аппаратуры внутри электрошкафов. Изготовлена из оцинкованной стали, совместима со стандартными компонентами и рассчитана на долгий срок эксплуатации.

Назначение и область применения

DIN-рейка перфорированная 500 мм предназначена для установки и удержания модульного оборудования в распределительных щитах: автоматических выключателей, УЗО, реле времени, контакторов, трансформаторов тока и других устройств стандарта DIN EN 60715. Подходит для сборки шкафов управления, силовых щитов, систем АСУ ТП и промышленной автоматизации. Применяется в энергетике, машиностроении, ЖКХ и объектах инфраструктуры.

Технические характеристики

• Длина: 500 мм
• Тип профиля: DIN 35/7,5 мм - стандартная форма для монтажа модульной аппаратуры
• Высота профиля: 7,5 мм
• Толщина стенки: 0,8 мм
• Материал: сталь оцинкованная - защищает от коррозии в условиях повышенной влажности
• Перфорация: да - продольный паз позволяет закрепить рейку винтами через отверстия
• Тип крепления: винтовое - фиксируется на монтажной плате или стенке шкафа болтами
• Срок службы: до 25 лет при соблюдении условий эксплуатации
• Соответствие нормам: ТР ТС 004/2011 (безопасность низковольтного оборудования)

Совместимость и монтаж

DIN-рейка перфорированная 500 мм полностью совместима с любыми модульными устройствами, имеющими зацепы типа DIN 35 мм. Монтаж выполняется на монтажную плиту или внутреннюю поверхность корпуса шкафа. Для фиксации используются саморезы или болты, которые вставляются в перфорированные пазы. Рейка не требует специальных инструментов - достаточно отвертки. Установка возможна как горизонтально, так и вертикально, в зависимости от компоновки шкафа.

Безопасность и стандарты

Изделие соответствует требованиям ТР ТС 004/2011 - регламенту безопасности низковольтного оборудования в ЕАЭС. Оцинкованное покрытие обеспечивает антикоррозийную стойкость, что снижает риск аварий из-за повреждения металла. Нагрузка на рейку не должна превышать допустимую массу установленного оборудования - рекомендованная нагрузка до 15 кг на 500 мм.

Преимущества

• Цена ниже аналогичных решений от европейских производителей - экономия 10–50%
• Оцинкованная сталь гарантирует долговечность даже в сырых помещениях
• Перфорация позволяет гибко выбирать места крепления - удобно при нестандартной компоновке
• Жесткая конструкция с толщиной 0,8 мм предотвращает прогибы под весом аппарата
• Произведено в рамках серии PROxima - продукция EKF с контролируемым качеством

Ограничения применения

• Не предназначен для наружной установки - отсутствует защита IP, не выдерживает прямых осадков и UV-лучей
• Не используется в качестве несущего элемента для тяжелого оборудования свыше 15 кг на 500 мм
• Не совместима с креплением методом “заклепок” или клея - требуется механическое винтовое крепление
• Не заменяет не перфорированные рейки в случаях, где запрещено сверление или крепление через отверстия

Примеры использования

• Установка автоматических выключателей и УЗО в квартирном щите
• Монтаж реле и таймеров в промышленном шкафе управления насосной станцией
• Фиксация преобразователей частоты и терморегуляторов в цеховом распределительном пункте
• Сборка пультов контроля в системах видеонаблюдения и сигнализации

Практические советы

• При монтаже проверьте, чтобы отверстия в перфорации точно совпадали с местами крепления шкафа - это исключит перекос рейки
• Используйте болты M4–M5 с шайбой для равномерного распределения нагрузки
• Если шкаф имеет тонкие стенки (менее 1,5 мм), усильте крепление контргайками или анкерными пластинами
• При необходимости удлинения - можно соединить две рейки 500 мм, но зазор между ними должен быть минимальным (не более 2 мм)
• Проверяйте соответствие посадочного профиля: устройства должны легко защелкиваться - если возникают усилия, возможно, рейка деформирована
