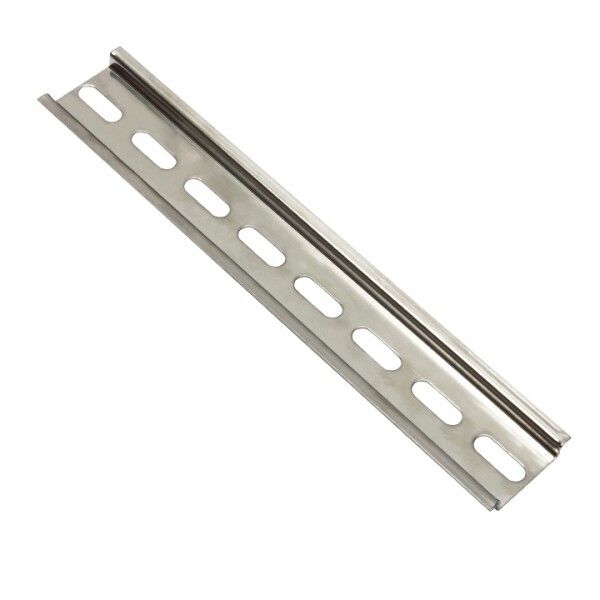

DIN-рейка перфорированная 1000 мм EKF PROxima | adr-1.0

DIN-рейка перфорированная 1000 мм от EKF (артикул adr-1.0) - это прочный металлический профиль для фиксации модульного оборудования внутри электрических шкафов. Продукт создан на основе проверенной технологии, сочетает долговечность, совместимость со стандартными компонентами и простоту установки.

Назначение и область применения

DIN-рейка перфорированная 1000 мм предназначена для крепления автоматических выключателей, реле, контакторов, модулей управления и другой модульной аппаратуры в распределительных щитах. Подходит для промышленных, коммерческих и жилых объектов, где требуется организованная сборка электронных устройств. Используется в шкафах управления станков, системах автономного освещения, АВР, системах теплоснабжения и других решениях, требующих компактного и надёжного монтажа.

Технические характеристики

• Длина: 1000 мм
• Тип профиля: 35/7,5 мм - стандартная ширина 35 мм, высота 7,5 мм
• Материал: оцинкованная сталь - устойчивость к коррозии, сохраняет целостность в условиях повышенной влажности
• Перфорация: да - продольные пазы позволяют фиксировать крепёж в любом месте профиля
• Способ крепления: винтовой - используется саморез или болт через отверстия в перфорации
• Срок службы: до 25 лет при соблюдении условий эксплуатации
• Соответствие нормам: ТР ТС 004/2011 - безопасность и электромагнитная совместимость

Совместимость и монтаж

DIN-рейка перфорированная 1000 мм совместима со всеми стандартными модулями, имеющими крепление типа TS-35. Монтаж выполняется на монтажную плату или внутреннюю поверхность стенки шкафа. Для фиксации используются винты M4–M6, которые вставляются в предварительно пробитые продольные пазы. Отсутствие заводских отверстий позволяет гибко регулировать расположение устройств - удобно при нестандартных схемах сборки. Рекомендуется использовать шайбы и антивибрационные элементы при монтаже на вибрирующих поверхностях.

Безопасность и стандарты

Изделие соответствует требованиям ТР ТС 004/2011, что гарантирует соответствие нормам безопасности для электротехнической продукции на территории ЕАЭС. Оцинкованное покрытие снижает риск коррозии, повышает срок службы и исключает образование токопроводящих оксидов. Напряжение и ток на самой рейке не влияют - она является только механическим креплением, не проводником.

Преимущества

• Гибкость крепления: продольные пазы позволяют устанавливать устройства в любой точке, без привязки к стандартным шагам
• Увеличенный срок службы: благодаря цинковому покрытию - до 25 лет даже в агрессивной среде
• Ценовая доступность: стоимость ниже аналогичных решений от европейских производителей на 10–50%
• Прочность материала: стальная основа обеспечивает устойчивость к деформации при нагрузках
• Легкая замена: при необходимости можно легко демонтировать и заменить участок рейки без полного вскрытия шкафа

Ограничения применения

• Не предназначен для крепления тяжёлого оборудования массой более 15 кг на один метр - возможна прогиба
• Не рекомендуется использовать в условиях постоянного воздействия открытого огня или химически активных паров (например, в кислотных производствах)
• Не является токоведущим элементом - не заменяет шины или заземляющие проводники
• Требует предварительного сверления отверстий в монтажной плите - нельзя крепить методом защёлкивания

Примеры использования

• Шкафы управления насосными станциями - крепление реле времени, терморегуляторов, контакторов
• Автоматические системы освещения - установка модулей dimmer, контроллеров, сетевых фильтров
• Щитовые комнаты в многоквартирных домах - монтаж УЗО, автоматов, счетчиков
• Производственные линии - фиксация PLC-модулей, датчиков, преобразователей частоты

Практические советы

• При монтаже используйте уровень - отклонение более 2° может затруднить установку модулей
• Для длинных рядов (более 800 мм) рекомендуется крепить рейку минимум в трёх точках: два края + одна середина
• Проверьте посадочный диаметр винта перед закупкой - стандарт M4 чаще всего подходит, но некоторые импортные модули требуют M5
• При использовании в сырых помещениях дополнительно смажьте места крепления антикоррозийной смазкой
• DIN-рейка перфорированная 1000 мм от EKF PROxima хорошо сочетается с другими изделиями серии - можно заказывать комплекты для масштабных проектов
