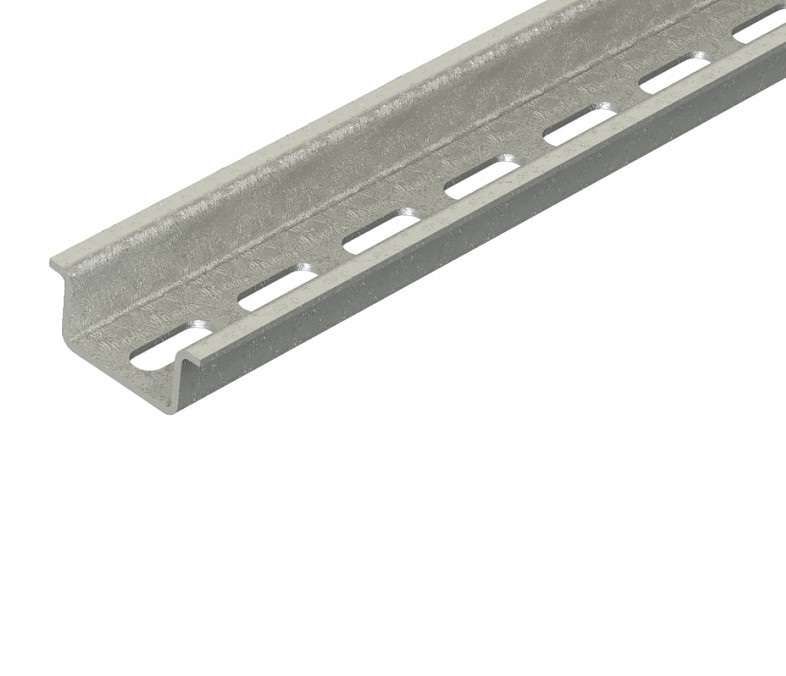

Рейка профильная РП HEGEL 35/15-0.3-6

Рейка профильная HEGEL РП35 - это стандартизированная металлическая направляющая для крепления автоматических выключателей, модульных устройств и другого оборудования, рассчитанного на установку на DIN-рейку 35 мм. Продукт применяется в распределительных щитах промышленного и коммерческого назначения.

Назначение и область применения

Рейка профильная HEGEL РП35 служит основой для фиксации электроаппаратуры, соответствующей стандарту DIN EN 60715. На неё устанавливают автоматы, УЗО, реле, преобразователи частоты и другие модульные устройства. Подходит для сборки щитов в цехах, на объектах ЖКХ, энергетике и автоматизации производственных линий.

Технические характеристики

• Ширина профиля: 35 мм - соответствие международному стандарту DIN
• Высота профиля: 15 мм - обеспечивает достаточную жесткость для нагрузок при монтаже
• Материал: оцинкованная сталь толщиной 1,5 мм - устойчивость к коррозии и механическим повреждениям
• Тип: неперфорированная - для классического крепления на защелки; в артикуле указано наличие перфорации под крепеж M6
• Длина: 0,3 метра - стандартный сегмент для компактных щитов

Совместимость и монтаж

Рейка профильная HEGEL РП35 совместима со всеми устройствами, имеющими защелки для DIN-рейки 35 мм. Для монтажа используется саморез или болт M6 через перфорацию - это позволяет закрепить рейку не только на стену, но и на металлический корпус или раму. Крепление рекомендуется выполнять с шагом не более 400 мм для предотвращения прогиба. Перфорация расположена равномерно - позволяет гибко выбирать точки фиксации.

Безопасность и стандарты

Рейка профильная HEGEL РП35 изготовлена в соответствии с требованиями DIN EN 60715. Материал - оцинкованная сталь - обеспечивает безопасную работу в условиях повышенной влажности и агрессивной среды. Нет открытых острых кромок, исключен риск поражения электрическим током при случайном контакте.

Преимущества

• Увеличенная высота профиля (15 мм) против обычных 7,5 мм - выше прочность и меньше вероятность деформации при плотной компоновке
• Перфорация под М6 - возможность надежного крепления даже при больших массах оборудования
• Цинковое покрытие - долговечность в помещениях с колебаниями температуры и влажности
• Стандартная ширина 35 мм - гарантирует совместимость с любым серийным оборудованием

Ограничения применения

• Не предназначен для наружной установки без защиты от осадков - цинк не заменяет полноценную антикоррозийную обработку
• Не поддерживает сверхтяжелые устройства (более 15–20 кг на один сегмент) - требуется усиление конструкции
• Длина 0,3 м - для крупных щитов потребуется несколько реек, соединяемых специальными переходниками

Примеры использования

• Щит управления насосной станцией - крепление автоматов, термореле, контакторов
• Распределительный щит офисного здания - установка УЗО, счетчиков, реле времени
• Автоматизированный участок конвейера - фиксация контроллеров, датчиков, преобразователей частоты

Практические советы

• При использовании нескольких реек - используйте соединители, чтобы избежать зазора между сегментами
• Перед монтажом проверьте, что оборудование имеет защелки именно для 35-миллиметровой рейки - не все импортные модели подходят
• Если планируете крепить тяжелый блок (например, частотный преобразователь), дополнительно усильте крепление двумя болтами M6 рядом
• Для удобства сборки - начинайте монтаж с крайних точек, затем фиксируйте центральные участки
