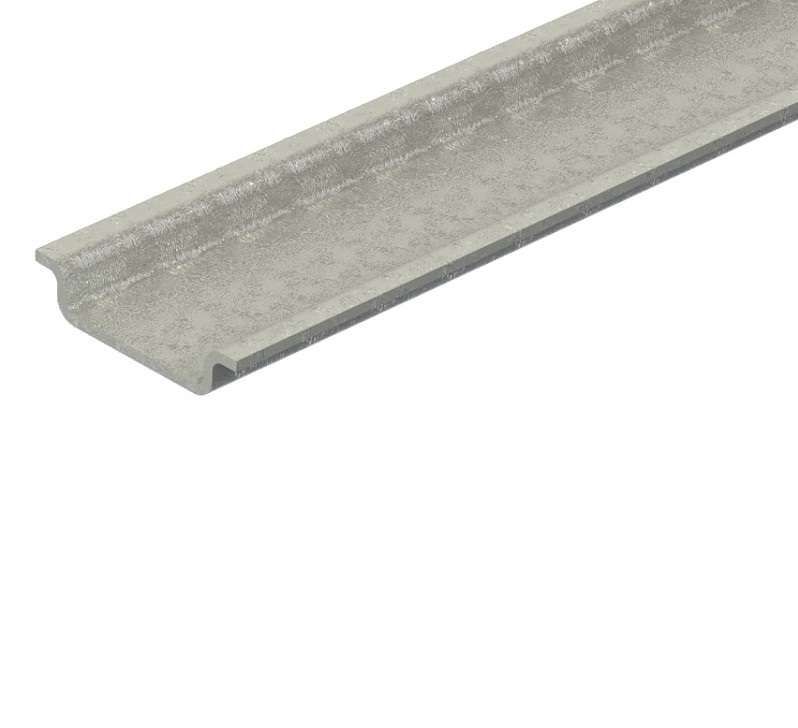

Рейка профильная РП HEGEL 35/7.5-0.6

Рейка профильная HEGEL РП35 - это стандартизированная металлическая направляющая для крепления автоматических выключателей, модульных устройств и другого оборудования на DIN-рейку шириной 35 мм. Применяется в распределительных щитах промышленного и коммерческого назначения.

Назначение и область применения

Рейка профильная HEGEL РП35 служит основой для фиксации электроустановочных изделий, соответствующих стандарту DIN EN 60715. На неё монтируют автоматы, УЗО, реле, преобразователи частоты и другие модульные устройства. Подходит для сборки щитов в цехах, на объектах ЖКХ, энергетике и автоматизации производственных линий.

Технические характеристики

• Ширина профиля: 35 мм - соответствие стандартной DIN-рейке
• Высота профиля: 7,5 мм - компактный вариант для ограниченного пространства
• Материал: оцинкованная сталь толщиной 1,5 мм - устойчивость к коррозии
• Форма: неперфорированная - без отверстий под крепёж
• Длина: 0,6 м - стандартная длина для типового шкафа

Совместимость и монтаж

Рейка профильная HEGEL РП35 совместима со всеми устройствами, имеющими защёлки для крепления на DIN-рейку 35 мм. Для монтажа используется саморез или болт M6 через отверстия в корпусе щита - рейка фиксируется вдоль стенки шкафа. Неперфорированная версия требует предварительного сверления отверстий под крепёж, если необходимо закрепить её дополнительно к элементам внутри шкафа.

Безопасность и стандарты

Изделие соответствует требованиям DIN EN 60715 - международному стандарту для DIN-реек. Оцинкованное покрытие обеспечивает антикоррозийную защиту в условиях повышенной влажности. Температурный режим эксплуатации определяется установленными на рейке приборами - соблюдайте их допустимые границы.

Преимущества

• Стандартная форма и размер - гарантирует совместимость с любым оборудованием, предназначенным для DIN-крепления
• Оцинкованная сталь - долговечность даже в агрессивных средах
• Удобная длина 0,6 м - легко режется при необходимости, не требует специальных инструментов
• Низкий вес и жесткость - упрощают транспортировку и монтаж

Ограничения применения

• Не предназначена для нагрузок выше, чем обеспечивают крепёжные элементы - не используйте как несущую конструкцию
• Неперфорированная модель не позволяет крепить дополнительные детали напрямую - требуется сверление
• Не рекомендуется применять вне закрытых щитов - открытое расположение снижает защиту от механических повреждений

Примеры использования

• Электрощит управления насосной станцией
• Распределительный щит в производственном цехе
• Автоматизация систем вентиляции и кондиционирования
• Щиты освещения в общественных зданиях

Практические советы

• Перед монтажом проверьте, чтобы все устройства, которые планируете установить, имели защёлки для DIN-рейки 35 мм
• Если нужна гибкость крепления - выбирайте перфорированные варианты; РП35/7.5-0.6 - неперфорированная, поэтому заранее продумайте места крепления
• Прирезка до нужной длины выполняется ножницами по металлу - после реза удалите заусенцы
• Учитывайте посадочный диаметр: при использовании болтов M6 убедитесь, что отверстия в щите имеют подходящий размер
• Для длинных рядов устройств используйте несколько реек, соединённых встык - не нагружайте одну рейку более чем 8–10 модулей без дополнительной фиксации
