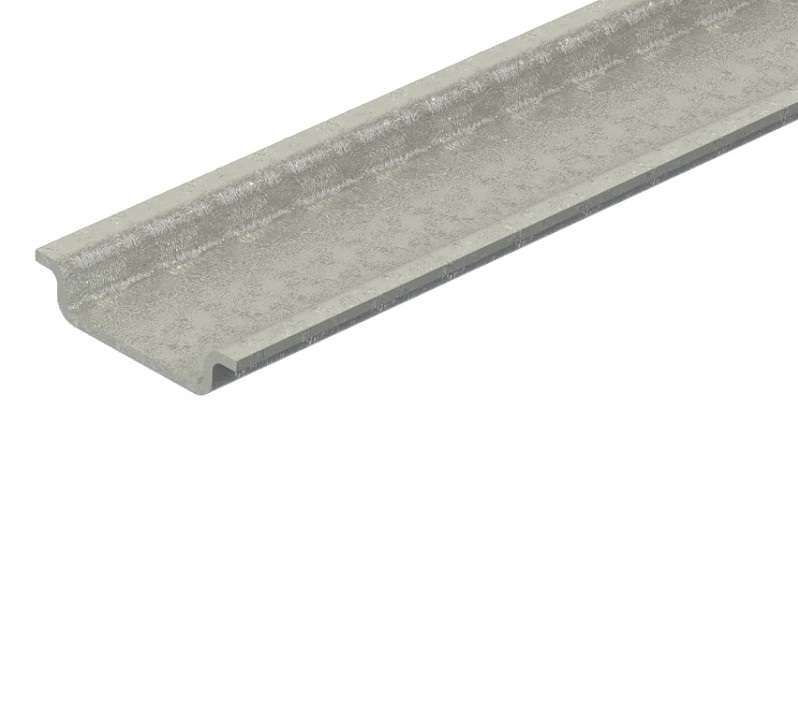

Рейка профильная РП HEGEL 35/7.5-0.075

Рейка профильная HEGEL РП 35 - это стандартизированная металлическая направляющая для крепления автоматических выключателей, модульных устройств и другого оборудования, рассчитанного на установку на DIN-рейку 35 мм. Продукт применяется в распределительных щитах промышленного и коммерческого назначения.

Назначение и область применения

Рейка профильная HEGEL РП 35 служит основой для фиксации электроустановочных изделий, соответствующих стандарту DIN EN 60715. На неё монтируют автоматы, УЗО, реле, преобразователи частоты и другие модульные устройства. Подходит для сборки щитов в цехах, на объектах ЖКХ, в системах автоматизации и управления. Используется там, где требуется компактный, надёжный и легко обслуживаемый способ крепления.

Технические характеристики

• Ширина профиля: 35 мм - соответствие международному стандарту DIN
• Высота профиля: 7,5 мм - оптимальная жесткость для большинства нагрузок
• Материал: оцинкованная сталь толщиной 1,5 мм - устойчивость к коррозии
• Форма: неперфорированная - для базового крепления без дополнительных отверстий
• Артикулы: РП 35/7,5-0,075 - указывает на тип профиля и длину 75 см

Совместимость и монтаж

Рейка профильная HEGEL РП 35 совместима со всеми устройствами, имеющими защёлки для DIN-рейки 35 мм. Для монтажа используется саморез или болт M6 через крепёжные отверстия в основании рейки. Крепление выполняется к стене, панели или раме щита. Длина рейки - 750 мм; при необходимости можно соединить несколько элементов встык. Убедитесь, что поверхность, на которую крепится рейка, плоская и прочная - иначе возможен перекос при установке устройств.

Безопасность и стандарты

Рейка профильная HEGEL РП 35 изготовлена в соответствии с требованиями DIN EN 60715, обеспечивающими механическую стабильность и безопасность при эксплуатации в электрических щитах. Оцинкованное покрытие предотвращает образование ржавчины даже в условиях повышенной влажности. Напряжение и ток через рейку не передаются - она является исключительно механическим креплением.

Преимущества

• Стандартная ширина 35 мм гарантирует совместимость с любым оборудованием, предназначенным для DIN-крепления
• Оцинкованная сталь обеспечивает долгий срок службы без дополнительной защиты
• Толщина материала 1,5 мм даёт достаточную жёсткость для удерживания тяжёлых устройств
• Неперфорированная форма снижает риск повреждения изоляции проводов при монтаже
• Легко режется обычными ножницами по металлу при необходимости подрезки

Ограничения применения

• Не предназначена для крепления тяжёлого оборудования весом более 10–12 кг на один метр - требует усиления или дополнительных точек крепления
• Не подходит для установки вне закрытых щитов - не имеет степени защиты IP
• Не рекомендуется использовать в средах с постоянным воздействием кислот, щелочей или солевых растворов - оцинковка может разрушиться
• Нельзя применять как токопроводящий элемент - не рассчитана на передачу тока

Примеры использования

• Установка автоматических выключателей в этажном щите многоквартирного дома
• Монтаж контроллеров и реле на панелях управления станков
• Сборка распределительных щитов на промышленных объектах с высокой влажностью
• Интеграция в системы АСУ ТП для крепления модульных компонентов

Практические советы

• Перед монтажом проверьте, чтобы все устройства, которые будут установлены, имели защёлки именно для 35-миллиметровой рейки - некоторые зарубежные модели имеют отличия
• При использовании нескольких реек в одном щите соблюдайте параллельность - используйте уровень при установке
• Если нужна гибкость в расположении крепёжных отверстий - выбирайте перфорированные версии (например, РП 35/7,5-0,075 П), хотя в данном артикуле они отсутствуют
• При резке рейки удалите острые кромки напильником - это предотвратит порезы при работе и повреждение изоляции проводов
• Для длинных участков (>1,5 м) добавьте промежуточные точки крепления каждые 50–70 см - это исключит прогиб под нагрузкой
