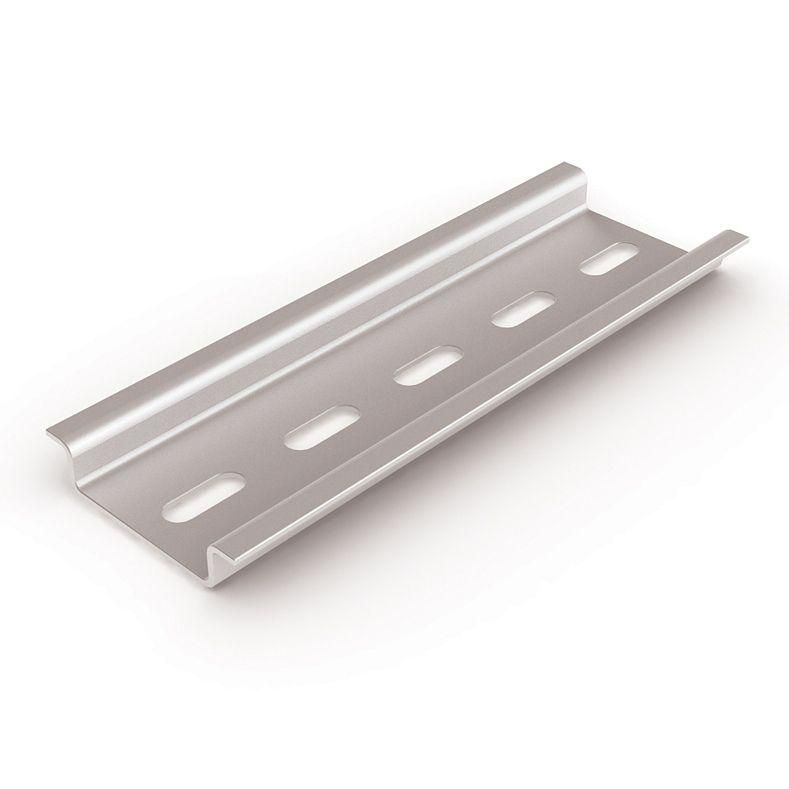

DIN-рейка (7,5см) оцинкованная 1мм | YDN14-D75 IEK

DIN-рейка оцинкованная 75 мм 1 мм от IEK (ИЭК), артикул ydn14-d75, предназначена для надёжной фиксации модульного электрооборудования в распределительных щитах. Эта рейка из оцинкованной стали обеспечивает устойчивость к коррозии и совместима со стандартными компонентами серии TEKFOR.

Назначение и область применения

DIN-рейка оцинкованная 75 мм 1 мм используется для крепления модульного оборудования в электрических щитах: автоматических выключателей, УЗО, реле времени, контакторов, счетчиков и других устройств, соответствующих стандарту DIN 35/7,5. Подходит для внутренней установки в шкафах, корпусах и установочных коробках в помещениях с нормальной влажностью.

Технические характеристики

• Тип рейки: DIN 35/7,5 - стандартный профиль для крепления модульного оборудования
• Материал: сталь с оцинкованным покрытием - защищает от ржавчины
• Толщина: 1 мм - достаточна для жесткости при нагрузке на несколько модулей
• Длина: 75 мм - оптимальна для малых щитов или группового монтажа
• Шаг отверстий: 30 мм - позволяет использовать стандартные крепёжные элементы
• Расстояние от центра отверстия до края: 30 мм - обеспечивает равномерную нагрузку при креплении
• Форма просечки: паз - удобна для фиксации саморезами или болтами

Совместимость и монтаж

DIN-рейка оцинкованная 75 мм 1 мм совместима с любым оборудованием, имеющим крепление по стандарту DIN 35/7,5. Для монтажа используйте саморезы или болты диаметром до 4 мм, которые входят в отверстия с шагом 30 мм. Крепить рекомендуется через каждые 30–50 см вдоль основной рейки, особенно при установке тяжёлых модулей. Нельзя использовать для крепления тяжёлого силового оборудования вне рамок допустимой механической нагрузки.

Безопасность и стандарты

Рейка изготовлена в соответствии с требованиями к металлическим крепёжным системам для электрощитов. Соответствует международному стандарту IEC 60947-7-1 для DIN-реек. Оцинкованное покрытие снижает риск коррозии, что повышает безопасность долгосрочной эксплуатации в условиях повышенной влажности.

Преимущества

• Оцинкованное покрытие увеличивает срок службы в сравнении с обычной сталью
• Точная геометрия профиля обеспечивает плотное защёлкивание модулей
• Стандартный шаг отверстий упрощает крепление к стенкам щита
• Короткая длина (75 мм) удобна для компактных решений и замены частей

Ограничения применения

Не применяйте рейку в условиях постоянного воздействия воды, агрессивных химикатов или высоких температур выше +60 C. Короткая длина (75 мм) не подходит для установки более чем 3–4 крупных модулей одновременно. Не является несущей конструкцией - не используйте для крепления тяжёлых аппаратов без дополнительной поддержки.

Примеры использования

• Крепление трёх автоматов и одного УЗО в бытовом щите на лестничной клетке
• Монтаж реле контроля напряжения в распределительном боксе промышленного оборудования
• Локальная сборка группы модулей в ремонтной зоне или на станке

Практические советы

• Перед монтажом проверьте, чтобы все модули имели метку “DIN 35/7,5” - иначе они не защёлкнутся
• При использовании нескольких реек рядом соблюдайте одинаковый уровень крепления - перекос затруднит установку модулей
• Для усиления фиксации в вибрационных средах (например, на насосах) используйте контргайки или герметик на резьбе
• Посадочный диаметр отверстий рассчитан под M3–M4; не используйте большие болты - есть риск деформации профиля
• Артикул ydn14-d75 - часть серии TEKFOR от IEK, поэтому легко найти аналогичные детали в каталоге
