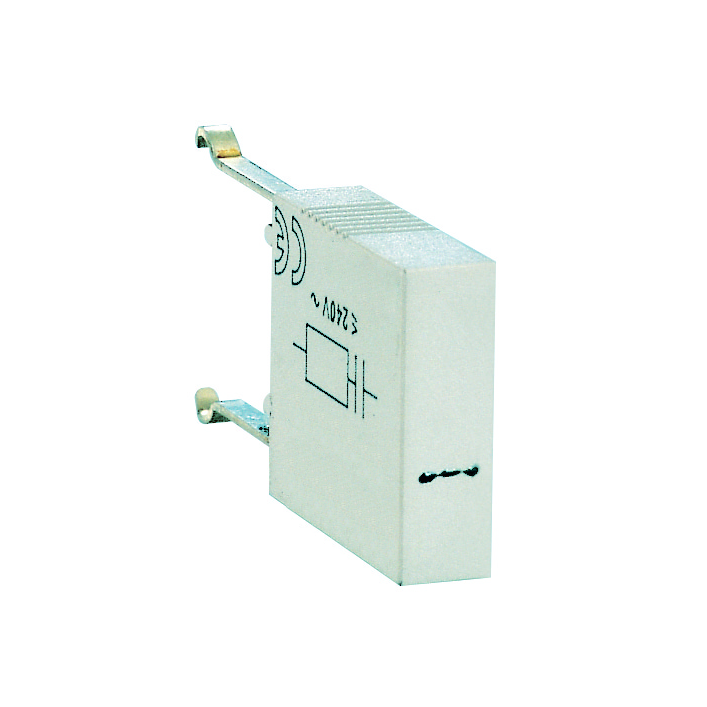

Диод обратный OptiStart K-MX-78225, 12-225В, DC КЭАЗ (Курский электроаппаратный завод) 335864

Диод обратный OptiStart K-MX-78225 предназначен для защиты катушки управления мини-контакторов серии OptiStart K при коммутации постоянного тока. Этот компонент снижает импульсы обратной ЭДС, продлевая срок службы контактной группы и управляющего устройства. Диод обратный OptiStart K-MX-78225 совместим исключительно с моделями OptiStart K, использующими катушки на постоянном токе.

Назначение и область применения

Диод обратный OptiStart K-MX-78225 используется в цепях управления мини-контакторов OptiStart K с питанием катушки от постоянного тока (DC). Он предотвращает повреждение электронных элементов управления - таких как PLC, реле времени или микроконтроллеры - от высоких импульсов напряжения, возникающих при отключении катушки. Применяется в автоматических системах управления: станках, конвейерах, насосах, системах вентиляции и других установках с частыми включениями/выключениями.

Технические характеристики

• Тип изделия: диод обратный
• Тип тока: постоянный (DC)
• Рабочее напряжение: 12–225 В
• Номинальное напряжение: 12 В - оптимальная точка работы для большинства мини-контакторов этой серии
• Степень защиты: IP20 - защищён от доступа пальцев и твердых предметов >12,5 мм, но не от воды и пыли
• Тип подключения: винтовые зажимы - надёжное механическое соединение без пайки
• Материал корпуса: термостойкий пластик - устойчив к нагреву при работе

Совместимость и монтаж

Диод обратный OptiStart K-MX-78225 устанавливается параллельно катушке управления мини-контактора OptiStart K с DC-питанием. Подключение выполняется через два винтовых зажима: один вывод диода подключают к положительному потенциалу катушки, второй - к отрицательному. Монтаж возможен как на DIN-рейке рядом с контактором, так и внутри распределительной коробки. Убедитесь, что полярность соблюдена - неверное подключение сделает диод бесполезным.

Безопасность и стандарты

Изделие соответствует общепринятым нормам безопасности для компонентов управления низковольтных устройств. Сертифицировано для использования в соответствии с требованиями IEC 60947-4-1. Наличие IP20 ограничивает применение только внутри закрытых щитов или помещений с контролируемой средой.

Преимущества

• Увеличивает долговечность катушки и управляющей аппаратуры за счёт гашения обратной ЭДС
• Не требует внешнего питания - работает пассивно
• Легко заменяется при необходимости - стандартное винтовое подключение
• Поддерживает широкий диапазон напряжений (до 225 В), обеспечивая запас по нагрузке

Ограничения применения

• Не применяется с катушками переменного тока (AC) - диод будет работать некорректно
• Не предназначен для открытых площадок или мест с повышенной влажностью из-за степени защиты IP20
• Не совместим с другими сериями контакторов кроме OptiStart K - физическая и электрическая совместимость ограничена
• Не рассчитан на работу при температуре выше +60 C - требуется хорошая вентиляция вокруг

Примеры использования

• Автоматизация производства: управление двигателями конвейеров через PLC с выходами DC
• Системы водоснабжения: частотные преобразователи с релейным управлением насосами
• Лифтовые системы: управление тормозными механизмами через мини-контакторы OptiStart K
• Оборудование для пищевой промышленности: где важна надёжность и минимальное количество отказов

Практические советы

• Перед установкой проверьте тип катушки контактора - он должен быть помечен как “DC” или “24 VDC”, “12 VDC” и т.п.
• Выбирайте диод с рабочим напряжением выше номинала катушки - например, для 24 В катушки лучше использовать диод до 225 В, чтобы обеспечить запас прочности
• Не перегружайте диод - максимальный ток через него ограничен конструкцией; если нужна более мощная защита - рассмотрите использование RC-цепочки или TVS-диода
• При замене старого диода - обязательно сверьте полярность. Обратное подключение вызовет короткое замыкание при включении катушки
• Диод обратный OptiStart K-MX-78225 с артикулом 335864 - оригинальный аксессуар КЭАЗ. Аналоги могут иметь другие параметры и не гарантировать совместимость.
