Дискретный модуль расширения 16 входов SM3DI16 | SE APC

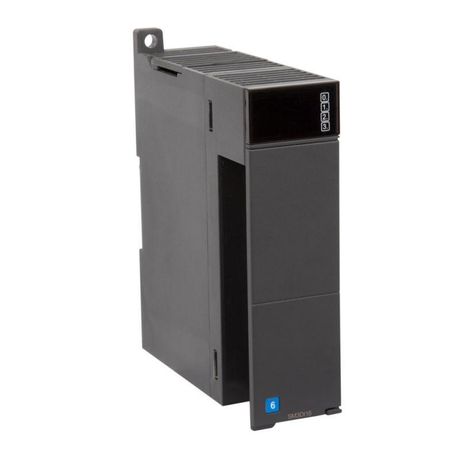

Дискретный модуль расширения 16 входов от Systeme Electric (артикул sm3di16) предназначен для подключения до шестнадцати цифровых устройств к контроллеру PLC, позволяя расширить количество доступных входных сигналов без замены основного устройства. Модуль работает с постоянным и переменным напряжением, что делает его универсальным решением для автоматизированных систем.

Назначение и область применения

Дискретный модуль расширения 16 входов используется для увеличения количества цифровых входов в системах автоматизации на базе ПЛК. Он принимает сигналы от датчиков, кнопок, концевиков, реле и других дискретных устройств и передаёт их в управляющий контур. Подходит для установки в панелях управления станков, конвейеров, насосных станций и других промышленных объектов, где требуется сбор информации с множества точек.

Технические характеристики

• Количество входов: 16 каналов
• Напряжение питания: 24 В (постоянный или переменный ток)
• Допустимое входное напряжение: 19,2 В - минимальное пороговое значение для регистрации сигнала “1”
• Входной ток: 7 мА (при активном состоянии)
• Задержка обработки сигнала: 4 мс - время между физическим изменением состояния входа и его отражением в данных ПЛК
• Тип подключения: винтовые и пружинные клеммы - удобны для быстрого монтажа и надёжного контакта
• Тип сигнала: поддерживает как постоянный, так и переменный ток на входах
• Тип изделия: модуль расширения для системы OEM ПЛК Систэм Электрик

Совместимость и монтаж

Дискретный модуль расширения 16 входов совместим с контроллерами серии OEM ПЛК Систэм Электрик. Устанавливается на DIN-рейку и подключается к шине данных ПЛК через интерфейс расширения. Для подключения проводов используйте кабели сечением до 2,5 мм2. Клеммы поддерживают многожильные и одножильные провода - зажимайте их плотно, чтобы избежать потери связи. Напряжение питания подаётся отдельно - модуль не питает датчики, только считывает их состояние.

Безопасность и стандарты

Модуль соответствует требованиям промышленной электроники по защите от перегрузок и помех. Работает в температурном диапазоне, типичном для промышленных условий. Сертифицирован для использования в средах с высокой электромагнитной нагрузкой. Прямых указаний на IP-класс защиты или взрывозащиту в данных нет - применение вне закрытых щитов требует дополнительной защиты корпуса.

Преимущества

• Поддержка как переменного, так и постоянного тока на входах - гибкость при подключении различных датчиков
• Универсальные клеммы: можно использовать как винтовые, так и пружинные соединения - снижает время монтажа
• Стандартная задержка 4 мс - достаточна для большинства технологических процессов, не вызывает проблем с синхронизацией
• Низкий потребляемый ток (7 мА) - не создаёт значительную нагрузку на источник сигнала

Ограничения применения

• Не подходит для аналоговых сигналов - только дискретные (“0”/“1”)
• Минимальное рабочее напряжение 19,2 В - слабые сигналы ниже этого значения не будут зарегистрированы; не применяйте с датчиками, выдающими менее 18 В
• Не является изолированным модулем - все входы имеют общий потенциал, что исключает использование с цепями, имеющими разный земляной потенциал
• Только для работы внутри систем OEM ПЛК Систэм Электрик - несовместим с другими брендами ПЛК без специальных адаптеров

Примеры использования

• Подключение 16 концевых выключателей на ленточном конвейере
• Сбор сигналов с датчиков наличия детали на автоматической линии сборки
• Интеграция кнопок аварийной остановки в единую систему контроля
• Чтение состояний клапанов и реле в системе пневматического управления

Практические советы

• Проверьте уровень напряжения на каждом датчике - он должен быть не ниже 19,2 В при активном состоянии
• Избегайте длинных проводов от датчиков к модулю - они могут усиливать помехи; используйте экранированные кабели при наличии мощных двигателей рядом
• Обязательно подключите питание 24 В к модулю - даже если датчики работают от другой сети, модуль сам нуждается в питании для внутренней логики
• При использовании нескольких модулей sm3di16 следите за порядком адресации в программе ПЛК - каждый модуль имеет уникальный номер в шине расширения
• Не забудьте проверить полярность при подключении постоянного тока - неверная коммутация не повредит модуль, но сигнал не будет регистрироваться
