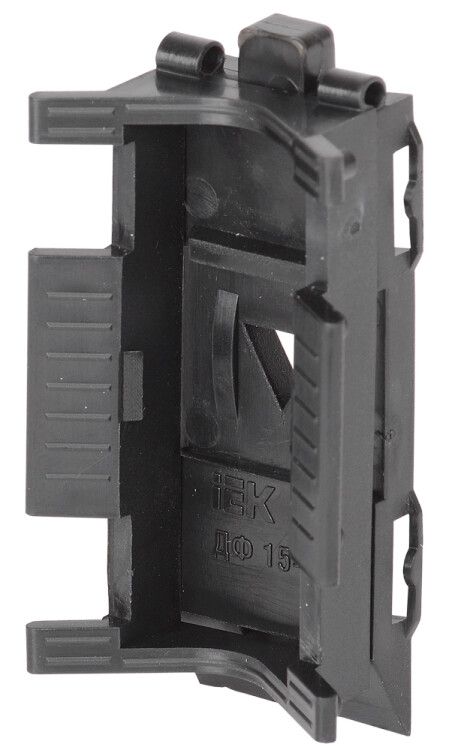

Фиксатор дистанционный ДФ 15-50, 15-50 мм², для 4 жил IEK UZA-11-15-50

Дистанционный фиксатор ДФ 15-50 от IEK предназначен для надёжного крепления самонесущего изолированного провода (СИП) к опорам и стенам зданий. Этот фиксатор обеспечивает удержание проводов в заданном положении при широком диапазоне температур и гарантирует долговечную работу - до 40 лет. Артикул uza-11-15-50 соответствует требованиям для монтажа ЛЭП напряжением до 1 кВ.

Назначение и область применения

Дистанционный фиксатор ДФ 15-50 используется для фиксации проводов типа СИП при воздушной прокладке электропередач. Применяется при монтаже на столбах, фасадах зданий, опорах и других несущих конструкциях. Подходит для сетей низкого напряжения - до 1 кВ. Устройство исключает механическую нагрузку на изоляцию провода за счёт равномерного распределения усилия.

Технические характеристики

• Диапазон сечений проводов: 15–50 мм2 - подходит для СИП-2, СИП-4, СИП-1 с указанными площадями поперечного сечения;
• Количество жил: 4 - позволяет одновременно закрепить все токоведущие жилы одного кабеля;
• Рабочий температурный диапазон: от –60 C до +80 C - сохраняет прочность в условиях сурового климата, включая северные регионы и тропические зоны;
• Срок службы: 40 лет - материал устойчив к старению, UV-излучению и атмосферным воздействиям;
• Тип крепления: через шурупы, анкеры или металлическую ленту со скрепами СГ20 - совместим с типичными крепёжными элементами для ЛЭП.

Совместимость и монтаж

Дистанционный фиксатор ДФ 15-50 не требует специальных инструментов. Крепится к поверхности с помощью болтов, анкеров или стальной ленты. Для фиксации самого провода используются стяжные хомуты - они обеспечивают плотное, но не повреждающее изоляцию сцепление. Посадочные места рассчитаны под провода сечением 15–50 мм2 - важно проверить соответствие перед установкой. Монтаж допускается на бетон, металл, дерево и кирпич.

Безопасность и стандарты

Устройство соответствует требованиям к электроустановкам напряжением до 1 кВ. Конструкция предотвращает контакт между проводом и несущей конструкцией, снижая риск пробоя. Нет открытых токоведущих частей - безопасен при обслуживании. Соответствует ГОСТ Р 50571 и нормам ПУЭ для наружных ЛЭП.

Преимущества

• Высокая механическая прочность - выдерживает ветровые и ледовые нагрузки;
• Стойкость к перепадам температур - не теряет форму и герметичность даже при экстремальном холоде;
• Долговечность - срок службы 40 лет минимизирует необходимость замены;
• Универсальный дизайн - один фиксатор решает задачу крепления всех четырёх жил СИП;
• Легкий вес - не создаёт лишней нагрузки на опоры.

Ограничения применения

• Не предназначается для крепления проводов сечением менее 15 мм2 или более 50 мм2 - возможна проскальзывание или деформация;
• Не рекомендован для внутренних помещений с высокой влажностью - хотя устойчив к внешним условиям, внутри зданий лучше использовать другие решения;
• Требует обязательного использования стяжных хомутов - без них фиксация будет недостаточно надёжной;
• Не подходит для крепления медных или алюминиевых голых проводов - только для изолированных СИП.

Примеры использования

• Монтаж СИП-4 35 мм2 на железобетонной опоре городской ЛЭП;
• Закрепление провода СИП-2 25 мм2 на фасаде многоэтажного дома;
• Подвеска кабеля на деревянной опоре в сельской местности;
• Установка на кронштейне рядом с трансформаторной будкой.

Практические советы

• Перед монтажом убедитесь, что сечение провода попадает в диапазон 15–50 мм2 - используйте штангенциркуль для точного измерения;
• При использовании металлической ленты и скреп СГ20 затягивайте равномерно, чтобы не перекашивать фиксатор;
• Не затягивайте стяжные хомуты слишком сильно - достаточно плотного контакта без вдавливания в изоляцию;
• При монтаже на вертикальных поверхностях располагайте фиксатор так, чтобы провод не провисал между точками крепления;
• Для длительной работы в регионах с сильными ветрами рекомендуется увеличить количество фиксаторов на участках протяжённостью более 15 метров.
