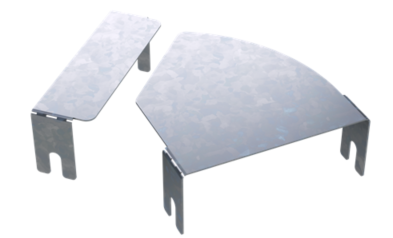

Крышка для угла горизонтального изменяемого CPO 0-44 осн.600 | 38016 DKC ДКС

Крышка для угла горизонтального изменяемого угла CPO 0-44/0-45 основание 600 от DKC предназначена для защиты кабельных трасс в системах S5 Combitech, обеспечивая надёжную герметичность и механическую безопасность при регулируемых углах соединения.

Назначение и область применения

Крышка для угла горизонтального изменяемого угла CPO 0-44/0-45 основание 600 используется для закрывания уголковых переходов между лотками системы S5 Combitech. Она защищает кабели от пыли, брызг воды, случайного контакта и механических ударов. Применяется в промышленной автоматизации, на производствах, в распределительных щитах и на объектах с высокой запылённостью. Подходит для установки на лотках шириной 600 мм с возможным изменением угла до 45°.

Технические характеристики

• Тип изделия: крышка для угла с шарнирным креплением
• Материал: сталь оцинкованная горячим способом (по технологии Сендзимира)
• Цвет: серый
• Длина: 142 мм
• Угол поворота: регулируемый от 0° до 45°
• Тип крепления: привинчивание с помощью винтов
• Огнестойкость: да
• Совместимость с лотками: да (серии S5 Combitech, ширина 600 мм)
• Максимальная степень защиты IP: 44 (защита от брызг воды и твердых частиц >1 мм)

Совместимость и монтаж

Крышка для угла горизонтального изменяемого угла CPO 0-44/0-45 основание 600 совместима исключительно с лотками и уголками серии S5 Combitech шириной 600 мм. Установка выполняется путём фиксации винтами к базовой раме уголка. Шарнирный механизм позволяет легко выставить нужный угол перед затяжкой. Для плотного прилегания рекомендуется предварительно проверить соответствие профиля уголка и наличие свободного доступа к месту крепления. Монтаж допускается как на вертикальных, так и на горизонтальных участках трассы.

Безопасность и стандарты

Изделие соответствует требованиям огнестойкости и выполнено из стали с термически стойким цинковым покрытием, что снижает риск возгорания и продлевает срок службы в условиях повышенной температуры. Защита IP44 гарантирует безопасность работы в средах с возможными брызгами воды, однако не рассчитана на постоянное воздействие потока жидкости или погружение.

Преимущества

• Горячее цинкование обеспечивает долговечную corrosion protection даже в агрессивных средах
• Регулируемый угол позволяет адаптировать трассу под сложные конфигурации без замены элементов
• Фиксация винтами делает демонтаж и обслуживание быстрыми и не требуют специализированного инструмента
• Огнестойкая конструкция соответствует нормам безопасности для промышленных помещений
• Серый цвет не выделяется на фоне других компонентов S5 Combitech, сохраняет эстетику сборки

Ограничения применения

• Не для лотков другой ширины - только 600 мм
• Не предназначена для условий с постоянным погружением в воду или сильным напором - максимальная защита IP44
• Запрещается использовать с другими сериями, кроме S5 Combitech - несовместима с аналогами от других производителей
• Не рекомендуется для экстремально низких температур ниже -30C - материал может стать хрупким

Примеры использования

• Переход между двумя горизонтальными лотками под углом 30° на конвейере в пищевой промышленности
• Защита кабелей в зоне изменения направления трассы у станка ЧПУ
• Обустройство кабельной трассы в распределительном щите с ограниченным пространством
• Монтаж в помещениях с частой мойкой оборудования - благодаря IP44 и оцинковке

Практические советы

• Перед монтажом убедитесь, что уголок S5 Combitech установлен точно и не имеет перекоса - иначе крышка будет плохо прилегать
• Используйте винты того же типа, что и в комплекте лотка - чтобы не повредить резьбу и не нарушить целостность покрытия
• При необходимости замены - крышку можно снять без демонтажа всего участка трассы
• Проверьте, что все винты затянуты равномерно - перетягивать нельзя, это деформирует оцинкованную сталь
• Для длительной эксплуатации в сыром воздухе периодически осматривайте места крепления на предмет коррозии - хотя оцинковка устойчива, микроскопические повреждения всё же возможны
