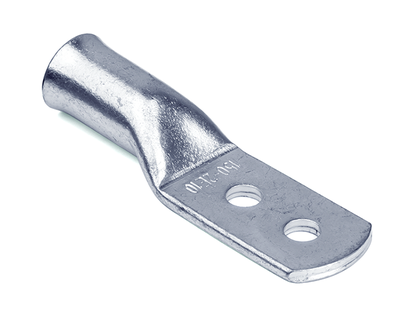

Наконечник ТМЛ под пайку листовой изогнутый 150(23)кв.мм винт d2х10мм ГОСТ 23981-80 (уп.10шт) DKC 2N10DH23 ДКС

Наконечник кабельный под пайку листовой изогнутый 150 (23) кв.мм винт 2х10 мм, с двумя отверстиями, под 2 болта М10, ТМЛ-2отв., ГОСТ 23981-80 - это надёжный элемент для соединения многожильных медных проводников с шинами и клеммами через пайку, обеспечивает прочное и долговечное электрическое соединение в условиях повышенной нагрузки. Бренд DKC (ДКС) выпускает этот наконечник в серии Quadro, артикул 2n10dh23.

Назначение и область применения

Наконечник кабельный под пайку листовой изогнутый 150 (23) кв.мм винт 2х10 мм, с двумя отверстиями, под 2 болта М10, ТМЛ-2отв., ГОСТ 23981-80 применяется для оконцевания многожильных медных проводов сечением до 150 мм2 перед их присоединением к медным шинам, клеммным колодкам или другим токоведущим частям. Подходит для стационарных и подвижных систем, где требуется высокая механическая устойчивость и минимальное переходное сопротивление. Часто используется в силовых щитах, тяговых установках, сварочном оборудовании и на железнодорожном транспорте.

Технические характеристики

• Поперечное сечение провода: 150 мм2
• Диаметр отверстий: 10 мм (для болтов М10)
• Расстояние между центрами отверстий: 23 мм
• Тип монтажа: пайка (не требует обжима)
• Угол изгиба: 180° - позволяет вывести провод параллельно плоскости крепления
• Материал: медь М1 (высокой чистоты)
• Покрытие: лужённое (с применением висмута) - повышает антикоррозийную стойкость и проводимость
• Форма контактной площадки: специальная, с увеличенной на 87% площадью контакта
• Исполнение фланца: узкое - компактное крепление
• Изоляция: есть - наконечник имеет изолированную часть, защищающую основание провода
• Наличие смотрового отверстия: да - позволяет контролировать качество пайки
• Стандарт: ГОСТ 23981-80

Совместимость и монтаж

Наконечник кабельный под пайку листовой изогнутый 150 (23) кв.мм винт 2х10 мм, с двумя отверстиями, под 2 болта М10, ТМЛ-2отв., ГОСТ 23981-80 совместим с медными шинами и клеммами, имеющими два отверстия под болты М10. Для монтажа:

• Зачистите конец провода на длину, соответствующую глубине гильзы наконечника (обычно 40–50 мм);
• Вставьте жилу в гильзу, равномерно распределите все пряди;
• Запаяйте паяльником мощностью не менее 100 Вт с использованием канифольного флюса;
• Проверьте качество пайки через смотровое отверстие - припой должен полностью заполнить гильзу;
• Закрепите наконечник на шине двумя болтами М10, затягивая моментом 15–20 Нм.

Не используйте для алюминиевых проводов - материал наконечника рассчитан исключительно на медь.

Безопасность и стандарты

Наконечник кабельный под пайку листовой изогнутый 150 (23) кв.мм винт 2х10 мм, с двумя отверстиями, под 2 болта М10, ТМЛ-2отв., ГОСТ 23981-80 изготовлен в соответствии с требованиями ГОСТ 23981-80, обеспечивающими безопасность работы при напряжении до 1000 В переменного тока. Лужёное покрытие снижает риск окисления и перегрева. Увеличенная площадь контактной лопатки уменьшает плотность тока, что снижает нагрев при длительной нагрузке.

Преимущества

• Высокая проводимость благодаря меди М1 и лужению с висмутом - меньше потерь энергии
• Увеличенная на 87% площадь контактной поверхности - снижает нагрев и продлевает срок службы
• Два отверстия под болты М10 - обеспечивают устойчивое крепление даже при вибрациях
• Смотровое отверстие - контроль качества пайки без демонтажа
• Изолированная часть - защита от случайного замыкания на корпус
• Гибкий угол 180° - удобство прокладки проводов в ограниченном пространстве

Ограничения применения

• Не предназначена для одножильных проводов - только для многожильных
• Не рекомендуется использовать в средах с агрессивными химикатами (например, соляной кислотой) - хотя лужение защищает, длительный контакт с кислотами может вызвать коррозию
• Не допускается использование с болтами меньшего диаметра - отверстия точно под М10, другие размеры не подходят
• Не подходит для автоматических сборочных линий - требует ручной пайки
• Не следует применять в условиях постоянного погружения в воду - несмотря на изоляцию, герметичность не гарантирована

Примеры использования

• Подключение медных шин в силовых щитах промышленных объектов
• Электроснабжение тяговых двигателей в метро и электропоездах
• Присоединение кабеля к заземляющей шине в распределительных пунктах
• Соединение проводов в сварочных аппаратах с высоким током
• Обустройство контуров заземления на подстанциях

Практические советы

• Перед пайкой обязательно зачистите провод до металлического блеска - остатки изоляции снижают надёжность соединения
• Используйте паяльник с регулируемой температурой - перегрев может деформировать гильзу
• После пайки проверьте механическую прочность: попробуйте слегка потянуть провод - он не должен выскользнуть
• При установке на шину затягивайте болты равномерно - перекос может повредить контактную площадку
• Для обслуживания системы - можно открутить один болт, второй остаётся в работе, сохраняя целостность цепи
• Артикул 2n10dh23 и модель ТМЛ-2отв. часто используются в проектах DKC (ДКС) серии Quadro - совместимы с другими элементами этой линейки
