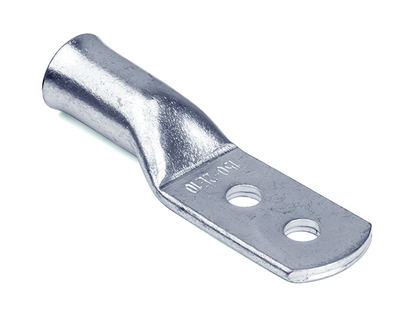

Наконечник ТМЛ под пайку листовой изогнутый 185(23)кв.мм винт d2х10мм ГОСТ 23981-80 (уп.10шт) DKC 2O10DH23 ДКС

Наконечник кабельный под пайку листовой изогнутый 185 (23) кв.мм винт 2x10 мм, с двумя отверстиями, под 2 болта М10, ГОСТ 23981-80, ТМЛ-2отв. - это надёжный элемент для соединения многожильных медных проводов с шинами и клеммами через пайку. Бренд DKC (ДКС) выпускает этот компонент в серии Quadro, обеспечивая соответствие ГОСТ 23981-80 и высокую механическую устойчивость. Артикул 2o10dh23 указывает на спецификацию: два отверстия под болты М10, расстояние между ними - 23 мм.

Назначение и область применения

Наконечник кабельный под пайку листовой изогнутый 185 (23) кв.мм винт 2x10 мм, с двумя отверстиями, под 2 болта М10, ГОСТ 23981-80, ТМЛ-2отв. используется для оконцевания многожильных медных проводов сечением 185 мм2 перед их присоединением к медным шинам, клеммным колодкам или другим токоведущим частям. Подходит для стационарных и подвижных электрических систем, где требуется прочное и долговечное соединение. Применяется в силовых цепях промышленного оборудования, щитах, трансформаторах, конвейерах и других устройствах с высокой нагрузкой.

Технические характеристики

• Поперечное сечение провода: 185 мм2
• Материал: медь М1 (высокой чистоты)
• Покрытие: лужённое (с применением висмута для повышения антикоррозийных свойств и проводимости)
• Тип монтажа: пайка (не требует обжима)
• Угол изгиба: 180° (листовая форма, перпендикулярный выход контакта)
• Форма контактной площадки: специализированная, с увеличенной на 87% площадью поверхности
• Количество отверстий: 2
• Диаметр каждого отверстия: 10 мм (под болты М10)
• Расстояние между отверстиями: 23 мм
• Изоляция: есть (защита корпуса от замыканий)
• Смотровое отверстие: да (для контроля качества пайки)
• Исполнение фланца: узкое (компактная конструкция для плотного монтажа)
• Тип проводника: многожильный

Совместимость и монтаж

Наконечник кабельный под пайку листовой изогнутый 185 (23) кв.мм винт 2x10 мм, с двумя отверстиями, под 2 болта М10, ГОСТ 23981-80, ТМЛ-2отв. совместим с медными шинами и клеммами, имеющими отверстия под болты М10. Для монтажа:

• Зачистите конец провода на длину, соответствующую глубине гильзы наконечника (обычно 25–30 мм).
• Запаяйте жилу внутри гильзы с помощью паяльника мощностью не менее 100 Вт и припоя с активным флюсом.
• Проверьте качество пайки через смотровое отверстие - припой должен равномерно заполнить весь объём гильзы.
• Закрепите наконечник на шине двумя болтами М10, затягивая моментом до 40 Нм (по рекомендациям производителя).

Не используйте для одножильных проводов - конструкция оптимизирована под многожильную жилу.

Безопасность и стандарты

Наконечник кабельный под пайку листовой изогнутый 185 (23) кв.мм винт 2x10 мм, с двумя отверстиями, под 2 болта М10, ГОСТ 23981-80, ТМЛ-2отв. соответствует требованиям ГОСТ 23981-80 - норматива для наконечников с пайкой и фланцем. Лужёное покрытие снижает риск окисления, что продлевает срок службы и сохраняет низкое переходное сопротивление. Увеличенная площадь контактной поверхности уменьшает нагрев при больших токах. Соответствует требованиям безопасности для работы в условиях повышенной влажности и температурных колебаний.

Преимущества

• Высокая теплопроводность благодаря меди М1 и лужению - минимизация потерь энергии.
• Увеличенная на 87% площадь контактной лопатки - снижение плотности тока и нагрева.
• Два отверстия обеспечивают устойчивое крепление, исключают проворачивание при вибрации.
• Смотровое отверстие позволяет контролировать качество пайки без демонтажа.
• Узкий фланец - удобство установки в ограниченном пространстве.
• Защита от коррозии - лужение с висмутом работает даже в агрессивных средах.

Ограничения применения

• Не предназначена для алюминиевых проводов - материал гильзы рассчитан только на медь.
• Не подходит для обжима - только пайка; использование обжимного инструмента повредит конструкцию.
• Не использовать в условиях постоянного механического изгиба - изгиб 180° статичен, динамические нагрузки вызывают трещины.
• Максимальный рабочий ток зависит от системы - не превышайте допустимые значения для 185 мм2 в вашей сети (обычно до 400 А при 70C).
• Не применяйте в взрывоопасных зонах без дополнительной защиты - не имеет сертификата ATEX/IECEx.

Примеры использования

• Подключение медных шин в силовых щитах промышленных станций.
• Присоединение кабеля к выводам трансформаторов или выпрямителей.
• Электросвязь между батареями в UPS-системах.
• Крепление заземляющих проводников к металлическим рамам оборудования.
• Системы питания конвейеров, эскалаторов, кранов - там, где важна надёжность и доступ к месту соединения.

Практические советы

• Перед пайкой обязательно зачистите провод до блестящего металла - остатки изоляции снижают надёжность соединения.
• Используйте термостойкий флюс, подходящий для меди - обычный канифольный не справится с большой массой.
• После пайки проверьте герметичность: капля припоя не должна выступать из смотрового отверстия - это признак недостаточной пропайки.
• При установке на шину затягивайте болты равномерно - перекос приведёт к деформации лопатки и повышенному сопротивлению.
• Для обслуживания: регулярно осматривайте место пайки - при появлении тёмных пятен или трещин замените наконечник.
• Артикул 2o10dh23 - уникальный идентификатор. При закупках всегда сверяйтесь с ним, чтобы избежать путаницы с аналогами без смотровых отверстий.
