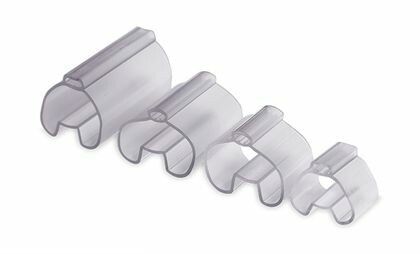

Трубочка прозрачная для гибкой маркировки 14.0-22.0мм длина 12мм (уп.200шт) DKC TUB1206FL ДКС

Трубочка прозрачная для гибкой маркировки DKC (ДКС), артикул tub1206fl - это компактный держатель для маркировки кабелей и проводов диаметром 14–22 мм. Прозрачная конструкция позволяет легко наносить и читать надписи, а двухчастная форма обеспечивает быстрый монтаж без демонтажа провода.

Назначение и область применения

Трубочка прозрачная для гибкой маркировки DKC (ДКС) используется для идентификации электрических проводов и кабелей в распределительных щитах, панелях управления, оборудовании и автоматизированных системах. Подходит для маркировки силовых и слаботочных цепей там, где требуется четкая визуальная идентификация без вскрытия соединений.

Технические характеристики

• Диаметр внутренней полости: 14–22 мм - подходит для проводов среднего сечения
• Длина: 12 мм - компактный размер для плотного расположения на кабельных трассах
• Материал: ПВХ класса горючести ПВ0 - самозагасающий, безопасен при перегреве
• Рабочий температурный диапазон: от –40 C до +80 C - выдерживает холодные помещения и нагрев от оборудования
• Прозрачность: да - позволяет видеть нанесённую маркировку и состояние провода
• Способ монтажа: втычной/вставной - не требует инструментов, фиксируется на проводе без его разрезания
• Наличие поля для надписи: да - верхняя часть служит площадкой для этикеток, маркера или термоперевода
• Цвет: естественный (прозрачный) - не маскирует надпись, совместим с любыми типами меток
• Упаковка: 200 шт. - оптимально для массового использования

Совместимость и монтаж

Трубочка прозрачная для гибкой маркировки DKC (ДКС) монтируется в два этапа: сначала она надевается на провод, затем раздвигаются две части корпуса - одна остаётся на кабеле, вторая фиксируется сверху как крышка с полем для подписи. Нет необходимости отключать питание или разрывать цепь. Совместима с большинством стандартных маркировочных этикеток, термобумагой и маркерами на спиртовой основе. Установка возможна даже на уже смонтированные кабели.

Безопасность и стандарты

Материал ПВХ класса ПВ0 соответствует требованиям безопасности к материалам, применяемым в электроустановках. Обладает самозатухающими свойствами - не поддерживает горение после удаления источника пламени. Соответствует нормам для использования внутри помещений и в условиях повышенной влажности, но не предназначен для открытых наружных установок или постоянного контакта с водой.

Преимущества

• Не требует отключения питания - можно маркировать работающие цепи
• Прозрачный корпус - сохраняет доступ к проводу и читаемость надписи
• Легкий монтаж - просто вставляется, не нужен клей или инструмент
• Стабильная фиксация - не соскальзывает при вибрации и механическом воздействии
• Высокая долговечность - не деформируется при температурных колебаниях в рабочем диапазоне

Ограничения применения

• Не подходит для проводов меньше 14 мм - будет болтаться и плохо держаться
• Не рекомендовано использование вне помещений - не защищена от UV-излучения и осадков
• Не предназначена для высоких напряжений выше 1000 В - не является изолирующим элементом
• Не следует использовать в местах с постоянным механическим трением - может повредиться
• Не подходит для кабелей с жесткой броней или крупными коннекторами - не пройдут через внутреннюю полость

Примеры использования

• Маркировка кабелей в щитах автоматизации на заводах
• Обозначение проводов в системах HVAC, лифтах, конвейерах
• Индикация фаз и нулевых проводов в распределительных устройствах
• Подключение кабелей к контроллерам PLC, реле, трансформаторам
• Электрооборудование в пищевой, химической и фармацевтической промышленности

Практические советы

• Перед монтажом проверьте внешний диаметр кабеля - он должен попадать в диапазон 14–22 мм
• Для лучшей читаемости используйте контрастные этикетки (белые на прозрачном фоне)
• При использовании маркера - дождитесь полного высыхания чернил перед сборкой половинок
• Не перегружайте трубочки - в одной точке лучше не располагать более 2–3 единиц рядом
• Храните в сухом месте, избегайте прямого солнечного света - продлевает срок службы материала
• Артикул tub1206fl - идеально сочетается с другими элементами серии Mark от DKC (ДКС) для унифицированной системы маркировки
