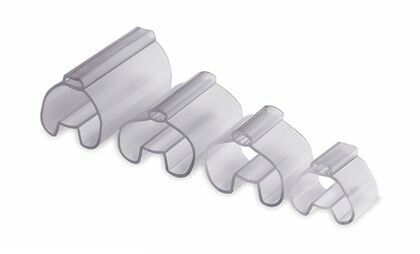

Трубочка прозрачная для жесткой маркировки 14.0–22.0мм длина 15мм (уп.200шт) DKC TUB1506 ДКС

Трубочка прозрачная для жесткой маркировки DKC (ДКС), артикул tub1506, предназначена для долговременной идентификации кабелей и проводов в распределительных щитах, панелях управления и на оборудовании. Эта трубочка из серии Mark обеспечивает прочную фиксацию маркировочного элемента и совместима с проводниками диаметром 14–22 мм.

Назначение и область применения

Трубочка прозрачная для жесткой маркировки DKC (ДКС), артикул tub1506 используется для создания постоянной, легко читаемой метки на кабелях и проводах. Подходит для монтажа в электрощитах, на пультах управления, в машинах и автоматизированных системах. Применяется там, где требуется четкая визуальная идентификация цепей - например, при обслуживании оборудования, диагностике неисправностей или модернизации проводки.

Технические характеристики

• Диаметр внутреннего канала: 14–22 мм - подходит для проводов и кабелей этого размера
• Длина: 15 мм - компактная форма для плотного расположения на группах проводов
• Материал: ПВХ класса горючести ПВ0 - самозагасающий, не распространяет пламя
• Рабочий температурный диапазон: от –40 C до +80 C - выдерживает экстремальные условия внутри щитов и на улице
• Прозрачность: да - позволяет видеть цвет провода под маркировкой и проверить целостность изоляции
• Тип изделия: тонкостенная маркировка - легкая, не увеличивает габариты сборки
• Исполнение: держатель маркировки - служит основой для наклеивания этикеток или вставки буквенно-цифровых вкладышей
• Цвет: естественный (прозрачный) - не маскирует провод, удобен для контроля
• Способ монтажа: втычной/вставной - просто надевается на провод руками
• Наличие поля для надписи: да - можно использовать маркеры, принтеры или вставные бирки
• Упаковка: 200 штук в одной партии

Совместимость и монтаж

Трубочка прозрачная для жесткой маркировки DKC (ДКС), артикул tub1506 монтируется без инструментов: достаточно развести две части, поместить провод в нижнюю половину, закрыть верхнюю и защелкнуть. Удобна для работы на уже смонтированных кабелях. Диаметр 14–22 мм требует точного соответствия внешнему диаметру изолированного провода - не используйте для более тонких или толстых кабелей, чтобы избежать люфта или повреждений. Совместима со всеми типами стандартных маркировочных вкладышей и термобумагой.

Безопасность и стандарты

Материал ПВХ класса ПВ0 соответствует требованиям безопасности для электроустановок в помещениях с повышенными нормами пожарной защиты. Температурный диапазон –40…+80 C гарантирует стабильность в условиях перегрева рядом с силовыми элементами или холодном климате. Соответствует общепринятым нормам для маркировки в электротехнических устройствах.

Преимущества

• Прозрачность материала позволяет контролировать состояние провода под маркировкой
• Легкий втычной монтаж снижает время подготовки и исключает необходимость в инструментах
• Высокая механическая прочность ПВХ сохраняет форму даже при многократных изгибах
• Стандартная длина 15 мм оптимальна для компактных щитов и плотных пучков проводов
• Подходит для печатной и ручной маркировки - универсальность в использовании

Ограничения применения

• Не предназначен для использования вне помещений при длительном воздействии УФ-лучей - материал со временем желтеет и хрупкости
• Не рекомендуется применять на проводах с диаметром менее 14 мм или более 22 мм - возможен слабый контакт или деформация
• Не является герметичным корпусом - не защищает от влаги, пыли или химических сред
• Не подходит для высоких нагрузок - не рассчитана на механическую нагрузку, кроме собственного веса

Примеры использования

• Маркировка входящих и выходящих кабелей в распределительном щите
• Обозначение цепей управления на станках ЧПУ
• Идентификация сигналов в панелях автоматизации
• Разметка проводов в бытовых и промышленных электронных устройствах
• Замена старых бумажных ярлыков на долговечную пластиковую маркировку

Практические советы

• Перед монтажом убедитесь, что внешний диаметр изоляции провода попадает в диапазон 14–22 мм - лучше замерьте штангенциркулем
• Для лучшей читаемости используйте контрастные черные или белые вставки - они хорошо видны через прозрачный корпус
• Не перегружайте одну трубочку несколькими проводами - она рассчитана на один кабель
• Храните в сухом месте, избегайте прямого солнечного света - продлевает срок службы
• При массовой маркировке используйте специальный инструмент для вставки бирок - экономит время и предотвращает повреждение
