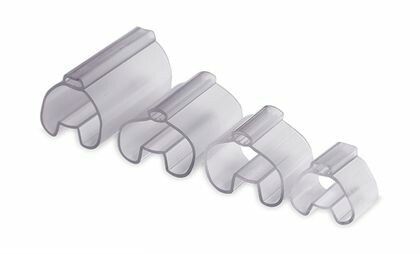

Трубочка для маркировки Quadro 1.5-2.5 мм, 23 мм DKC (ДКС) TUB2301

Трубочка прозрачная для жесткой маркировки DKC (ДКС) артикул tub2301 - это компактный держатель для постоянной маркировки проводов и кабелей. Прозрачная конструкция позволяет легко наносить и читать надписи, а втычной способ монтажа обеспечивает быстрое закрепление без инструментов.

Назначение и область применения

Трубочка прозрачная для жесткой маркировки DKC (ДКС) артикул tub2301 используется для идентификации электрических проводов и кабелей в распределительных щитах, панелях управления, оборудовании и автоматизированных системах. Подходит для маркировки одножильных и многожильных проводников с диаметром 1,5–2,5 мм. Надёжно фиксируется на проводе и сохраняет чёткость надписи даже при длительной эксплуатации.

Технические характеристики

• Диаметр: 1,5–2,5 мм - соответствует стандартным сечениям проводов 0,5–1,5 мм2
• Длина: 23 мм - оптимальна для компактного размещения на плотно уложенных кабелях
• Материал: ПВХ класса горючести ПВ0 - самозатухающий, не распространяет пламя
• Рабочий температурный диапазон: от –40 C до +80 C - выдерживает экстремальные условия внутри щитов и на улице
• Прозрачность: да - позволяет видеть содержимое и легко наносить надпись
• Упаковка: 1000 шт. - удобна для масштабных проектов и запасов на складе

Совместимость и монтаж

Трубочка прозрачная для жесткой маркировки DKC (ДКС) артикул tub2301 имеет двухкомпонентную конструкцию: нижняя часть - цилиндрический канал для провода, верхняя - полость для вставки маркировочного элемента (буквы, цифры, этикетки). Устанавливается втычным способом: просто надевается на провод и защёлкивается. Не требует клея, термической обработки или инструментов. Совместима со всеми типами маркировочных вставок, подходящих по размеру (например, DKC Mark Series).

Безопасность и стандарты

Материал трубочки - ПВХ класса горючести ПВ0, что соответствует требованиям ГОСТ 31565 и IEC 60332-1-2 для электротехнических изделий. Обеспечивает безопасность в условиях возможного перегрева или короткого замыкания. Не содержит галогенов, не выделяет токсичных веществ при нагреве до +80 C.

Преимущества

• Прозрачность материала - позволяет использовать любые чернила, маркеры или печатные этикетки без потери читаемости
• Жёсткая конструкция - не деформируется при механическом воздействии, не сползает с провода
• Высокая прочность на разрыв - выдерживает нагрузки при сборке и обслуживании
• Стандартная длина 23 мм - совместима с большинством существующих маркировочных систем
• Удобная упаковка по 1000 шт. - снижает затраты на хранение и доставку

Ограничения применения

• Не предназначен для проводов диаметром менее 1,5 мм - будет болтаться и плохо фиксироваться
• Не рекомендуется для проводов более 2,5 мм - риск повреждения корпуса при насадке
• Не следует применять при температурах выше +80 C - материал начинает терять форму
• Не подходит для внешней среды с постоянным UV-облучением - пластик со временем желтеет и становится хрупким

Примеры использования

• Маркировка проводов в силовых щитах квартир и офисов
• Обозначение цепей управления на промышленных станках
• Идентификация сигналов в системах АСУ ТП и PLC
• Разметка кабельных трасс в серверных помещениях
• Фиксация меток на контрольных точках в энергообъектах

Практические советы

• Перед установкой проверьте диаметр провода - он должен точно попадать в диапазон 1,5–2,5 мм
• Наносите надпись маркером с алкидной основой - они лучше держатся на ПВХ, чем обычными ручками
• При массовой маркировке используйте специальный штамп или принтер для этикеток - так надписи будут одинаковыми и чёткими
• Храните в сухом месте, избегайте прямых солнечных лучей - продлевает срок службы
• Для сложных схем применяйте цветовую кодировку: например, красные трубочки - фаза, синие - ноль
