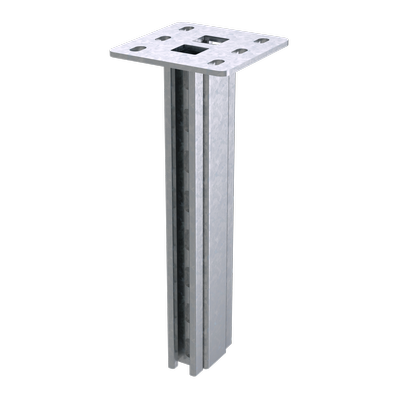

Подвес вертикальный двойной усиленный L2000, горячеоцинкованный | BSD9220HDZ DKC ДКС

Подвес вертикальный двойной усиленный 92х41 L2000 горячеоцинкованный от DKC (ДКС), артикул bsd9220hdz, предназначен для надёжного крепления кабельных трасс и подвесных конструкций в помещениях с повышенной влажностью или агрессивной средой. Изделие из оцинкованной стали обеспечивает долговечность и устойчивость к механическим нагрузкам.

Назначение и область применения

Подвес вертикальный двойной усиленный 92х41 L2000 горячеоцинкованный используется для монтажа кабельных трасс на консолях ВВН-60, ВВН-70, ВВН-80, BBD-21 и BBP-21/41. Он подходит для одностороннего, двухстороннего и параллельного расположения кабелей. Устанавливается на потолок или пол, обеспечивая жёсткую фиксацию на значительной высоте. Часто применяется в промышленных зонах, производственных цехах, энергообъектах, тоннелях и других местах с высокими требованиями к прочности и защите от коррозии.

Технические характеристики

• Длина: 2000 мм
• Сечение профиля: 41×21 мм
• Толщина стенки профиля: 2,5 мм
• Толщина крепёжной пластины: 6 мм
• Толщина трубчатой части: 2 мм
• Диаметр металлического элемента: 10,5 мм
• Количество отверстий в основе: 6
• Крепёж: M12 болты или анкеры
• Материал: сталь оцинкованная
• Покрытие: горячее цинкование
• Цвет: серый

Совместимость и монтаж

Подвес совместим со всеми моделями консолей серии B5 Combitech от DKC: ВВН-60, ВВН-70, ВВН-80, BBD-21, BBP-21/41. Для установки требуется предварительно просверлить отверстия в бетонном или кирпичном основании. Крепление выполняется через шесть отверстий в нижней пластине с помощью метизов М12. Рекомендуется использовать анкера с распорным механизмом или химические анкеры для максимальной надёжности. Верхняя часть подвеса имеет гладкий стержень - он вставляется в соответствующий паз консоли без дополнительных креплений. Установка возможна как на потолок, так и на пол - конструкция рассчитана на равномерную нагрузку в обоих направлениях.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к механической прочности и коррозионной стойкости для промышленного оборудования. Горячее цинкование соответствует ГОСТ 14771-76, обеспечивающему защиту от электрохимической коррозии. Нагрузочная способность подвеса рассчитана на длительную работу при статических нагрузках, характерных для кабельных систем. Сертификация по ISO 9001 подтверждена производителем DKC.

Преимущества

• Усиленная конструкция с толщиной пластины 6 мм и профилем 2,5 мм - выдерживает большие весовые нагрузки по сравнению с обычными подвесами.
• Горячее цинкование создаёт сплошной защитный слой, который не повреждается при резке или сверлении - в отличие от гальванического покрытия.
• Шестiorигательная база позволяет равномерно распределить усилие при креплении, снижая риск деформации основания.
• Стандартные размеры и совместимость с популярными консолями ускоряют сборку и исключают необходимость адаптации.
• Серый цвет не требует окраски после монтажа - готов к использованию сразу после установки.

Ограничения применения

• Не предназначено для динамических или ударных нагрузок - например, не следует применять там, где есть вибрации от работающего оборудования без демпферов.
• Не рекомендуется для использования в средах с постоянным воздействием открытого пламени или температур выше +100 C - материал теряет прочность при нагреве.
• Запрещён монтаж на деревянные или гипсокартонные перегородки без дополнительного укрепления - основание должно быть бетонным, кирпичным или металлическим.
• Не подходит для крепления тяжёлых трубопроводов или силового оборудования - только для кабельных трасс и лёгких подвесных конструкций.

Примеры использования

• Фиксация кабельных каналов в цехе металлургического завода с высокой влажностью и запылённостью.
• Монтаж проводки в подземных тоннелях метро - благодаря цинковому покрытию служит более 25 лет без замены.
• Установка кабельных трасс в распределительных пунктах с несколькими уровнями - двойной профиль позволяет размещать два параллельных маршрута.
• Обустройство электроснабжения на объектах с агрессивной химической средой - например, на химзаводах или водоочистных станциях.

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстий в подвесе (M12) и используемых анкеров - не допускаются саморезы меньшего размера.
• При необходимости удлинения подвеса - не соединяйте несколько изделий между собой; вместо этого выбирайте другую длину или используйте опорные рамы.
• При работе в условиях сильной влажности - перед установкой протрите поверхность от пыли и влаги, чтобы цинк лучше сцепился с основанием.
• Для удобства сборки - закрепите консоль на подвесе до того, как вставить последний в основание. Это уменьшает нагрузку на руки и точность позиционирования.
• При заказе нескольких единиц - учтите, что длина 2000 мм подходит для высоты потолков до 4,5–5 м. Для большей высоты потребуется другой тип подвеса.
