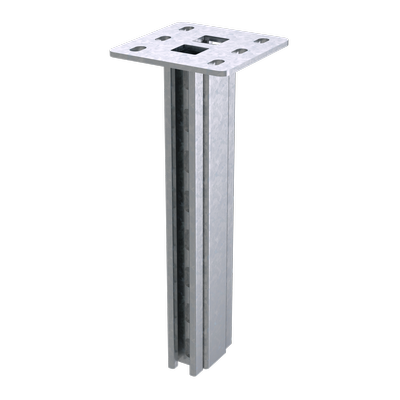

Подвес вертикальный двойной усиленный L3000, горячеоцинкованный | BSD9230HDZ DKC ДКС

Подвес вертикальный двойной усиленный 92х41 L3000 горячеоцинкованный от DKC (ДКС), артикул bsd9230hdz, предназначен для надёжного крепления кабельных трасс и подвесных конструкций на больших расстояниях. Изделие из оцинкованной стали с повышенной прочностью подходит для промышленных объектов с высокими механическими и климатическими нагрузками.

Назначение и область применения

Подвес вертикальный двойной усиленный 92х41 L3000 горячеоцинкованный используется для фиксации консолей типа ВВН-60, ВВН-70, ВВН-80, BBD-21 и BBP-21/41. Он обеспечивает устойчивую поддержку кабельных трасс при одностороннем, двухстороннем или параллельном монтаже. Применяется в помещениях с высокой влажностью, на производственных площадках, в энергообъектах, на транспорте и в других зонах с агрессивной средой. Устанавливается на потолок или пол.

Технические характеристики

• Длина: 3000 мм
• Сечение профиля: 41×21 мм
• Толщина стенки профиля: 2,5 мм
• Толщина опорной пластины: 6 мм
• Толщина трубчатой части: 2 мм
• Диаметр крепёжного отверстия: 10,5 мм
• Количество отверстий в основе: 6 шт. под болты M12
• Материал: сталь оцинкованная
• Покрытие: горячее цинкование
• Цвет: серый

Совместимость и монтаж

Подвес совместим со всеми указанными консолями: ВВН-60, ВВН-70, ВВН-80, BBD-21, BBP-21/41. Для установки требуется предварительно просверлить отверстия в бетоне, металле или другом несущем основании. Крепление осуществляется через 6 отверстий в нижней пластине с помощью болтов M12. Рекомендуется использовать анкерные болты соответствующего класса прочности. Длина 3000 мм позволяет компенсировать перепады высоты между этажами или сложную геометрию помещений. Установка возможна как на потолочные плиты, так и на напольные конструкции.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к механической прочности и коррозионной стойкости для промышленного оборудования. Горячее цинкование соответствует ГОСТ 14771-76, обеспечивающему долговечность в условиях повышенной влажности и химической активности. Нагрузочная способность рассчитана на работу в рамках нормативных требований к кабельным системам.

Преимущества

• Усиленная конструкция с толщиной пластины 6 мм и профиля 2,5 мм повышает жесткость и снижает прогиб при длинных пролётах.
• Горячее цинкование защищает от коррозии даже при постоянном контакте с влагой, что особенно важно в цехах, теплицах, подземных коммуникациях.
• Широкая совместимость с популярными консолями ускоряет сборку и исключает необходимость замены элементов системы.
• 6 отверстий под M12 позволяют равномерно распределить нагрузку и повысить устойчивость к вибрациям.

Ограничения применения

• Не предназначена для использования в качестве несущего элемента для веса выше 150 кг на один подвес - проверяйте расчетные нагрузки согласно проекту.
• Не рекомендуется применять в средах с постоянным воздействием открытого пламени или температурой свыше +120 C.
• Не следует использовать в качестве самостоятельного крепления без консолей - подвес работает только в составе системы.

Примеры использования

• Фиксация силовых кабелей на заводах с высокой влажностью (например, пищевые производства).
• Монтаж кабельных трасс в подвальных помещениях, насосных станциях, канализационных коллекторах.
• Установка на технологических эстакадах, где нужны длинные пролёты и устойчивость к вибрациям от оборудования.
• Обустройство кабельных путей в логистических комплексах с многоуровневыми решётками.

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстий в основании (10,5 мм) и диаметра используемых болтов M12 - допуск должен быть минимальным.
• При использовании на потолке убедитесь, что базовая поверхность выдерживает точечную нагрузку от 6 точек крепления - при необходимости используйте распорные анкеры.
• Для продления срока службы в агрессивных средах периодически осматривайте покрытие на предмет повреждений - при наличии царапин заделывайте их специальной краской на цинковой основе.
• Подвес вертикальный двойной усиленный 92х41 L3000 горячеоцинкованный - идеальный выбор для модульных систем, где важна скорость сборки и долговечность. Артикул bsd9230hdz легко найти в каталоге DKC (ДКС) серии B5 Combitech.
