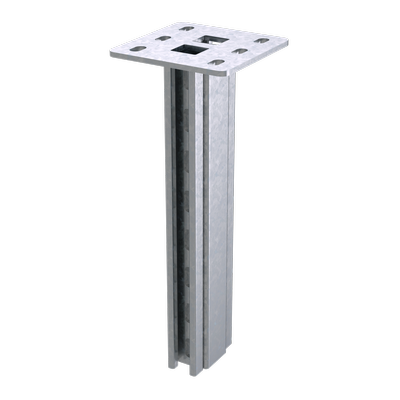

Подвес вертикальный двойной усиленный L800, горячеоцинкованный | BSD9208HDZ DKC ДКС

Подвес вертикальный двойной усиленный L800, горячеоцинкованный (арт. BSD-92) от DKC предназначен для надёжного крепления кабельных трасс и подвесных конструкций на расстоянии до 800 мм от потолка или пола. Изделие из оцинкованной стали с повышенной прочностью подходит для нагрузочных задач в промышленных и коммерческих объектах.

Назначение и область применения

Подвес вертикальный двойной усиленный L800, горячеоцинкованный используется для фиксации консолей типа ВВН-60, ВВН-70, ВВН-80, BBD-21 и BBP-21/41. Он обеспечивает устойчивую поддержку односторонних, двухсторонних и параллельных кабельных трасс. Применяется там, где требуется жёсткая и долговечная опора - например, в производственных цехах, серверных помещениях, на элеваторах и в системах вентиляции.

Технические характеристики

• Длина: 800 мм
• Сечение профиля: 41×21 мм
• Толщина стенки профиля: 2,5 мм
• Толщина крепёжной пластины: 6 мм
• Толщина трубчатой части: 2 мм
• Диаметр металлического элемента: 10,5 мм
• Количество отверстий в основе: 6
• Крепёж: M12
• Материал: сталь оцинкованная
• Покрытие: горячее цинкование
• Цвет: серый

Совместимость и монтаж

Подвес вертикальный двойной усиленный L800, горячеоцинкованный совместим со всеми указанными в документации консолями DKC. Для установки необходимо закрепить нижнюю пластину с помощью шестигранников М12 в бетонную плиту, перекрытие или стальной каркас. Верхняя часть профиля предназначена для зацепления с кронштейном консоли - зажим осуществляется без дополнительных крепёжных элементов. Учитывайте, что посадочная площадка имеет фиксированный размер 41×21 мм - несовместима с другими форматами.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости для промышленного оборудования. Горячее цинкование обеспечивает защиту согласно ГОСТ 14771-2015. Нет специфических требований к электробезопасности - изделие не проводящее, не является элементом электросистемы.

Преимущества

• Усиленная конструкция с толщиной пластины 6 мм выдерживает значительные динамические и статические нагрузки.
• Горячее цинкование защищает от коррозии даже в условиях высокой влажности, химически активной среды и температурных колебаний.
• Шесть отверстий М12 обеспечивают гибкость при монтаже на различных типах оснований - бетон, металл, кирпич.
• Серый цвет и единый дизайн позволяют легко интегрировать в существующие системы крепления DKC (серия B5 Combitech).

Ограничения применения

• Не предназначен для использования в качестве несущего элемента для веса выше 150 кг - проверяйте суммарную нагрузку на всю систему.
• Не рекомендуется применять в условиях постоянного воздействия открытого пламени или температур выше +100 C.
• Запрещено использовать с крепёжными элементами меньшего диаметра - М12 обязательны для сохранения прочности.
• Не подходит для монтажа на гипсокартонные или легкопреходящие поверхности без предварительного укрепления.

Примеры использования

• Фиксация кабельных каналов в цеху по производству пищевых продуктов - благодаря антикоррозийному покрытию выдерживает частые мойки.
• Подвес кабельных трасс в HVAC-системах крупного торгового центра - позволяет организовать параллельные маршруты без перегрузки.
• Монтаж силовых и слаботочных линий на технологическом этаже серверной - обеспечивает точное расположение и доступ к обслуживанию.

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстий в основании (M12) и используемых анкеров - не допускайте люфта.
• При использовании нескольких подвесов на одной трассе соблюдайте равномерный шаг - максимум 1,5–2 м между точками крепления.
• Для защиты от случайного смещения после сборки можно дополнительно затянуть контргайки на болтах М12.
• Если проект предусматривает изменение высоты - этот подвес нельзя удлинить; выбирайте нужную длину заранее (L800 - оптимальна для стандартных потолков 3–4 м).
• Артикул BSD-92 - единственный в серии B5 Combitech с таким сочетанием длины, толщины и исполнения - не путайте с аналогами других производителей.
