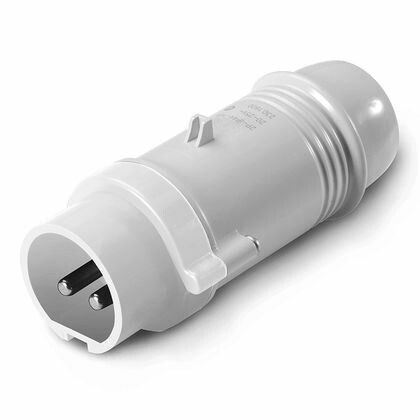

Вилка кабельная 40-50 Вольт, 16 Амп, В/50-60 Гц, IP44, 2 полюса | DIS2301601 DKC ДКС

Вилка кабельная DKC (ДКС) артикула dis2301601 - это разъёмное соединение для подключения оборудования через кабель, рассчитанное на работу в условиях повышенной влажности и запылённости. Подходит для промышленного использования там, где требуется надёжное и безопасное подключение устройств с напряжением до 50 В.

Назначение и область применения

Вилка кабельная DKC dis2301601 применяется для временного или постоянного подключения электрооборудования через штатный кабель. Она устанавливается на конце кабеля и вставляется в соответствующую розетку. Предназначена для работы в промышленных условиях: на станках, конвейерах, мобильном оборудовании, системах автоматизации и других устройствах, требующих частых подключений и отключений.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 40–50 В
• Частота: 50–60 Гц
• Количество полюсов: 2 (2P)
• Степень защиты: IP44 - защищает от брызг воды из любого направления и частиц пыли размером более 1 мм
• Тип подключения: винтовые клеммы - позволяют надёжно закрепить жилы кабеля без пайки
• Материал корпуса: пластик - устойчив к механическим воздействиям и химическим средам
• Кабельный ввод: уплотнительная гайка - обеспечивает герметичность и фиксацию кабеля
• Ориентация подключения: прямолинейная - кабель выходит прямо из корпуса
• Габариты: 62×62×127 мм
• Цвет: белый
• Серия: Quadro - совместима с другими компонентами этой серии

Совместимость и монтаж

Вилка кабельная DKC dis2301601 совместима с розетками серии Quadro, имеющими аналогичную форму и контактную систему. Для установки необходимо:

• Зачистить конец кабеля на 8–10 мм;
• Вставить жилы в клеммы (фаза и ноль);
• Закрутить винты до упора - проверьте надёжность фиксации легким потягиванием;
• Завести кабель через уплотнительную гайку и затянуть её - это предотвратит провисание и перегиб кабеля.

Не используйте кабели с внешним диаметром менее 6 мм или более 12 мм - это нарушит герметичность и прочность крепления.

Безопасность и стандарты

Изделие выполнено из материала, устойчивого к температуре до +850 °С (GWFI), что снижает риск распространения пламени при перегреве. Соответствует требованиям безопасности для промышленных разъёмов. Напряжение 40–50 В относится к категории низкого напряжения (SELV), что делает использование вилки безопасным при работе в сырых помещениях, однако не исключает необходимость соблюдения правил электробезопасности.

Преимущества

• Надёжное винтовое соединение - минимизирует нагрев и искрение при нагрузке 16 А
• Защита IP44 - позволяет использовать в цехах с брызгами воды, пылью, маслом
• Фиксация кабеля уплотнительной гайкой - продлевает срок службы кабеля и предотвращает его выдергивание
• Простая установка - не требует специальных инструментов кроме отвертки
• Совместимость с серией Quadro - можно комбинировать с другими элементами системы

Ограничения применения

• Не предназначен для работы при напряжении выше 50 В - возможен пробой изоляции
• Не следует применять в условиях постоянного погружения в воду - IP44 не обеспечивает герметичность при погружении
• Не рекомендовано использование в агрессивных химических средах (кислоты, щёлочи) - материал корпуса не устойчив к таким воздействиям
• Не подходит для подключения оборудования с током свыше 16 А - возможен перегрев и выход из строя

Примеры использования

• Подключение сварочных аппаратов в мастерских
• Электроинструменты на сборочных линиях
• Передвижные осветительные установки на стройплощадках
• Автоматические клапаны и насосы в пищевой промышленности
• Контрольные пульты и датчики в условиях влажного воздуха

Практические советы

• Выбирайте кабель с медными жилами сечением не менее 1,5 мм2 - этого достаточно для 16 А при длине до 30 м
• Перед первым включением проверьте плотность затяжки винтов - слабый контакт вызывает нагрев
• При использовании в холодных условиях (ниже –10 °С) избегайте резких изгибов кабеля - пластик становится хрупким
• Регулярно осматривайте уплотнительную гайку и клеммы - при появлении трещин или окисления замените вилку
• Для удобства обслуживания пометьте вилку этикеткой с указанием подключённого оборудования
