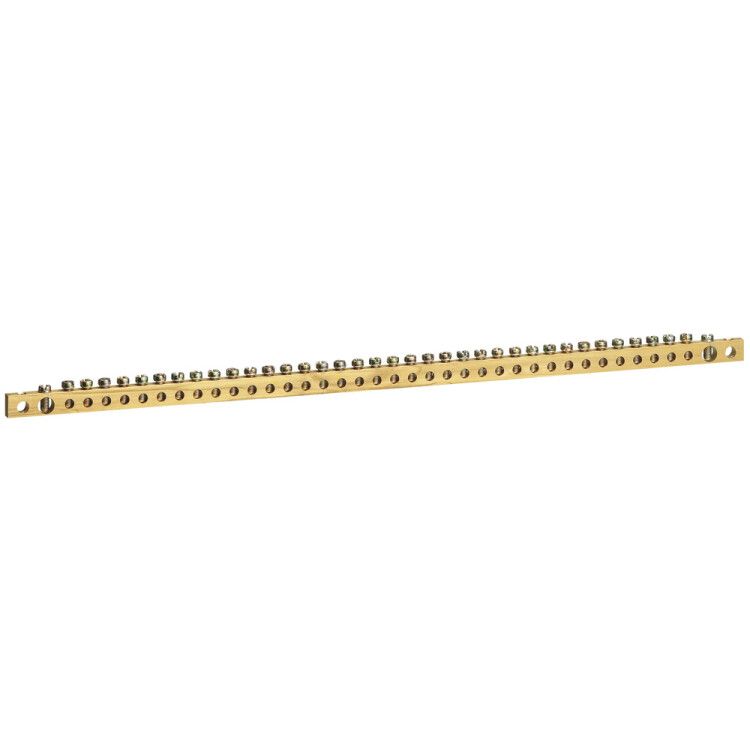

Колодка дополнительная латунная для шкафов XL3 160 - 037300 Legrand

Колодка дополнительная латунная для шкафов XL3 160, шина заземления 12х65 416мм - это надёжный элемент для организации систем заземления внутри распределительных щитов, совместимый с сериями Legrand XL3. Предназначена для соединения множества проводников заземления в одном месте, обеспечивая безопасную и компактную коммутацию.

Назначение и область применения

Эта колодка используется для создания централизованной точки заземления в силовых и управляющих шкафах. Подходит для установки в щитах серии Legrand XL3, где требуется подключение большого числа заземляющих проводников - например, на производствах, в автоматизированных линиях, объектах ЖКХ и энергетике. Колодка позволяет избежать хаотичного подключения проводов к корпусу шкафа, повышает надёжность контура заземления и упрощает обслуживание.

Технические характеристики

• Сечение токоведущей части: 12×6,5 мм - обеспечивает пропускание больших токов замыкания и соответствие требованиям защиты по ГОСТ Р 50030.5.1
• Длина: 416 мм - позволяет разместить до 38 точек подключения
• Количество полюсов: 38 - каждая точка предназначена для одного заземляющего провода
• Материал: медь - высокая электропроводность и долговечность
• Исполнение: профильное - жёсткая форма, фиксируется на DIN-рейке
• Покрытие: необработанная поверхность - требует антикоррозийной обработки при использовании во влажных средах
• Тип изделия: клеммная колодка - не имеет изолирующей крышки, все контакты открыты

Совместимость и монтаж

Колодка дополнительная латунная для шкафов XL3 160, шина заземления 12х65 416мм совместима исключительно с монтажными рейками серии Legrand XL3. Устанавливается на стандартную DIN-рейку шириной 35 мм. Для крепления используются встроенные защёлки - достаточно вставить колодку в рейку и слегка надавить до характерного щелчка. Подключение проводов осуществляется через винтовые зажимы, расположенные вдоль всей длины. Диаметр зажимаемых проводов - до 16 мм2. Перед монтажом проверьте, что длина колодки (416 мм) соответствует свободному месту в шкафу.

Безопасность и стандарты

Колодка выполнена в соответствии с требованиями международных норм IEC 60947-7-1 и ГОСТ Р 50030.5.1 для устройств сборки. Материал - медь - обеспечивает термическую стабильность при аварийных токах. Однако, поскольку покрытие необработанное, в условиях повышенной влажности, агрессивной среды или открытого доступа необходимо применять дополнительную защиту - например, изолирующую крышку или герметизацию.

Преимущества

• Высокая плотность подключения - 38 точек на 416 мм позволяют экономить место в шкафу
• Универсальная совместимость с серией Legrand XL3 - легко интегрируется в существующие системы
• Простота монтажа - фиксация на DIN-рейке без дополнительных креплений
• Стабильность контакта - медная основа снижает риск нагрева и окисления

Ограничения применения

• Не предназначен для работы под напряжением - применяется **только** для заземления и защитного проводника PE
• Не имеет изоляционной крышки - запрещено использовать в местах с возможным случайным прикосновением или в помещениях с высокой степенью пылевлагозащиты без внешней защиты
• Не рекомендуется для установки вне шкафов - не выдерживает механических ударов и воздействия окружающей среды
• Необработанная поверхность требует антивандальной/антикоррозийной обработки в агрессивных средах (цеха, химические производства)

Примеры использования

• Заземление всех металлических корпусов оборудования в автоматизированном цехе
• Объединение заземляющих проводов от частотных преобразователей, пускателей и датчиков в щите управления
• Центральный узел заземления в распределительном пункте ЖКХ
• Подключение защитного проводника от нескольких шкафов в одной линии

Практические советы

• Перед установкой проверьте, чтобы длина колодки (416 мм) не перекрывала другие устройства на DIN-рейке - особенно модульные автоматы и реле
• Используйте только заземляющие провода сечением до 16 мм2 - более толстые не войдут в зажимы
• При необходимости увеличить защиту - закройте колодку пластиковым кожухом или используйте изолирующий экран Legrand XL3
• Проверяйте затяжку винтов после монтажа - при первом включении нагрузки возможна усадка материала
• Для помещений с высокой влажностью (бассейны, пищевые цеха) нанесите тонкий слой контактной смазки на места соединения - предотвращает окисление меди
