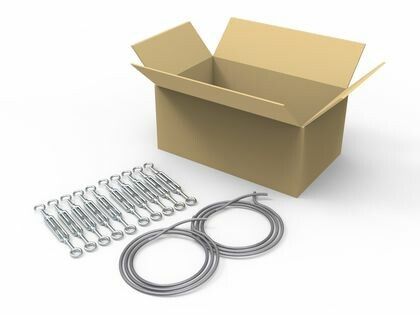

Комплект дополнительный для мачт 12–14 м DKC - это набор монтажных элементов, предназначенный для безопасного закрепления и подключения молниеприёмной мачты высотой 12–14 метров. Комплект обеспечивает надёжную механическую фиксацию и электрическое соединение системы молниезащиты, соответствует требованиям к установке на объектах повышенной опасности. Артикул ng6012 принадлежит серии Jupiter бренда DKC.

Назначение и область применения

Комплект дополнительный для мачт 12–14 м DKC используется исключительно для монтажа вертикальных молниеприёмных мачт указанной высоты. Он позволяет зафиксировать мачту на опоре, протянуть токоотводящий трос и выполнить электрическое соединение с системой заземления. Подходит для установки на промышленных объектах, энергообъектах, складских комплексах, вышках связи и других сооружениях, требующих защиты от прямых ударов молнии.

Технические характеристики

• Основной элемент: трос DIN 3055, диаметр 6 мм, длина 100 м - предназначен для передачи тока молнии от мачты к контуру заземления;
• Метизы: болты, гайки, шайбы, талрепы, зажимы - обеспечивают прочное крепление мачты и натяжение троса;
• Коробка-соединитель: одна единица, служит для герметичного и надёжного подключения токоотвода к заземляющему проводнику;
• Материал всех компонентов: сталь с антикоррозийным покрытием (не уточнён тип, но соответствует условиям внешней эксплуатации);
• Рабочая температура: от –40 C до +80 C - совместима с большинством климатических условий России и стран СНГ.

Совместимость и монтаж

Комплект дополнительный для мачт 12–14 м DKC рассчитан исключительно на использование с мачтами того же класса высоты (12–14 м) из серии Jupiter бренда DKC. Монтаж выполняется в соответствии с ГОСТ Р 50571.5.54 и IEC 62305:

• Трос DIN 3055 необходимо натягивать равномерно, используя талрепы; допускается минимальный прогиб не более 1,5 % от длины;
• Зажимы должны плотно фиксироваться на теле мачты без повреждения металла;
• Коробка-соединитель устанавливается в доступном месте, выше уровня грунта, с возможностью последующего осмотра;
• Не рекомендуется использовать комплект с мачтами другой высоты - это снижает эффективность распределения нагрузки и увеличивает риск деформации.

Безопасность и стандарты

Элементы комплекта изготовлены в соответствие с требованиями безопасности для систем молниезащиты. Применяемый трос DIN 3055 соответствует немецкому стандарту на стальные тросы для молниеприёмных устройств. Коробка-соединитель обеспечивает электроизоляцию от окружающей среды и предотвращает окисление контактов. Все материалы устойчивы к воздействию УФ-излучения, перепадам температур и агрессивной атмосферы.

Преимущества

• Цельный комплект - все необходимые детали уже собраны, не требуется самостоятельный поиск метизов и крепёжа;
• Изготовлен в одной серия (Jupiter) - гарантирует совместимость с другими элементами системы DKC;
• Удобная упаковка - всё находится в одном ящике, что ускоряет доставку и хранение на объекте;
• Стандартные размеры - трос 6 мм и длина 100 м подходят для большинства проектов с мачтами 12–14 м.

Ограничения применения

• Не для мачт ниже 12 м или выше 14 м - недостаточная/избыточная длина троса и неверная нагрузка на крепления;
• Не заменяет основной комплект мачты - является лишь дополнением к базовой системе;
• Не предназначен для внутреннего монтажа - все элементы рассчитаны на открытую эксплуатацию;
• Не следует применять в условиях постоянного погружения в воду или в агрессивных химических средах - состав покрытия не гарантирован против таких воздействий.

Примеры использования

• Молниезащита промышленного цеха с высокой трубой 13 м;
• Установка на крыше складского терминала с антенными вышками;
• Обеспечение защиты коммуникационной вышки на территории АЭС;
• Подключение мачты на автостоянке с высокими светильниками.

Практические советы

• Перед монтажом проверьте целостность троса - наличие порезов, сплющенных участков или коррозии недопустимо;
• Используйте только те зажимы, которые входят в комплект - другие могут не обеспечить нужное контактное давление;
• После монтажа обязательно проведите контрольное измерение переходного сопротивления между мачтой и контуром заземления - норма ≤10 Ом;
• Храните комплект в сухом помещении до начала работ - даже с защитным покрытием металл может начать окисляться при длительном воздействии влаги;
• Артикул ng6012 всегда указывается в документации на объект - сохраняйте этикетку и упаковку до завершения испытаний системы.
