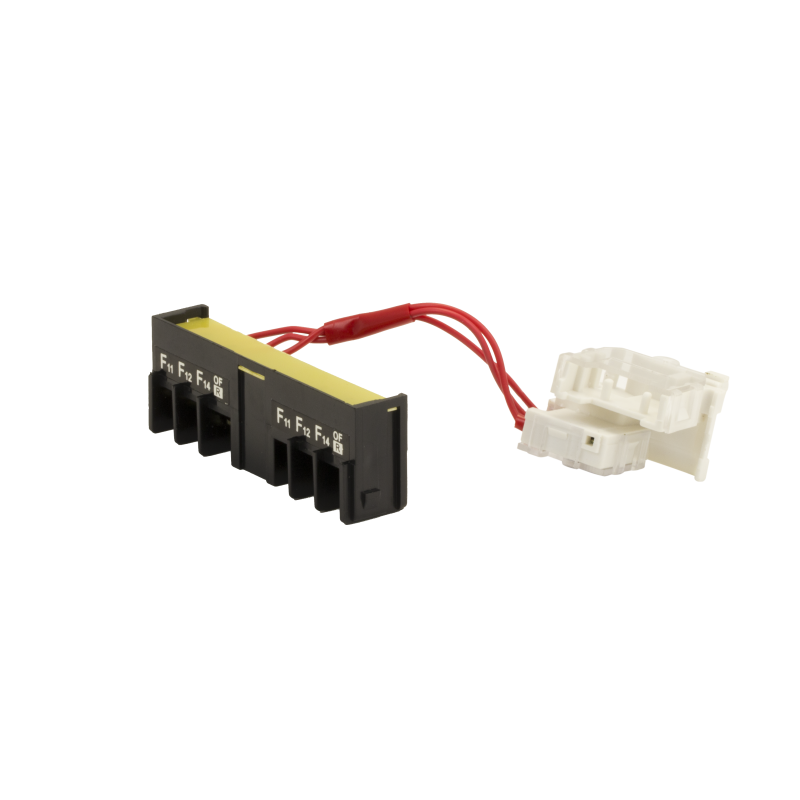

Дополнительный контакт к ВА-99М 1250 EKF PROxima правый | mccb99m-a-043-r

Дополнительный контакт к ВА-99М 1250 правый PROxima EKF - это модульное устройство для передачи сигналов о состоянии силовых контактов автоматического выключателя ВА-99М. Применяется в системах управления и контроля, где требуется отслеживать замыкание или размыкание цепи. Артикул mccb99m-a-043-r обеспечивает совместимость с выключателями серии PROxima EKF.

Назначение и область применения

Дополнительный контакт к ВА-99М 1250 правый PROxima EKF используется для передачи информации о положении силовых контактов выключателя: включен/выключен. Он позволяет подключить внешние устройства - индикаторы состояния, реле, контроллеры, системы АСУ ТП. Подходит для установки на автоматические выключатели ВА-99М EKF в щитах управления промышленного оборудования, конвейерах, насосных станциях, HVAC-системах.

Технические характеристики

• Тип: дополнительный контакт (не самостоятельный выключатель)
• Количество контактов: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО) = 1 переключающий контакт (SPDT)
• Номинальный рабочий ток: 0,6 А при переменном токе AC-15, 230 В - предназначено для слаботочных цепей управления, не для коммутации нагрузки
• Тип подключения: клеммное - провода фиксируются винтовым зажимом
• Количество переключателей сигнала неисправности: 2 - обеспечивают двойную сигнализацию при срабатывании защиты (например, от КЗ или перегрузки)

Совместимость и монтаж

Дополнительный контакт к ВА-99М 1250 правый PROxima EKF устанавливается исключительно на выключатели серии ВА-99М EKF с правой стороны корпуса. Совместим только с моделями, имеющими соответствующую механическую посадочную площадку. Монтаж выполняется после установки основного автомата: контакт фиксируется на направляющей, затем запирается до характерного щелчка. Подключение проводов - к клеммам на боковой стороне модуля. Не требует дополнительной настройки.

Безопасность и стандарты

Изделие соответствует требованиям к компонентам для распределительных устройств согласно ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Рабочие параметры рассчитаны на безопасную работу в условиях промышленного электрооборудования. Не предназначен для работы во взрывоопасных средах.

Преимущества

• Физически надёжная связь с механизмом выключателя - контакт реагирует точно на перемещение силовых контактов, без задержек и ложных срабатываний
• Два переключателя сигнала неисправности позволяют использовать один модуль для двух функций: контроль положения и оповещение об аварии
• Клеммное подключение - удобно для быстрого обслуживания и замены без пайки
• Совместим с широким спектром автоматов ВА-99М EKF - снижает необходимость закупки разных типов аксессуаров

Ограничения применения

• Не применяется как самостоятельное коммутирующее устройство - максимальный ток 0,6 А ограничивает использование только в цепях управления
• Поддерживается только правосторонняя установка - нельзя смонтировать на левой стороне выключателя
• Не совместим с другими сериями автоматов (например, ВА-98, ВА-99Р, другие бренды)
• Не имеет собственной защиты от перегрузки или КЗ - работает только как передатчик сигнала

Примеры использования

• На промышленном конвейере: сигнал от контакта подаётся на пульт оператора, показывающий, включён ли двигатель
• В системе АСУ ТП: два выхода используются одновременно - один для статуса “вкл”, второй для тревоги “отключился из-за перегрузки”
• В щите питания насосной станции: контакт соединён с реле времени, которое запускает резервный насос при отключении основного

Практические советы

• Перед монтажом проверьте, что выключатель ВА-99М EKF находится в OFF-положении - это предотвращает случайное срабатывание при установке
• При подключении используйте жилы сечением 0,5–2,5 мм2 - подходят для клеммного зажима
• Убедитесь, что место установки не заблокировано другими элементами - модуль занимает пространство справа от автомата
• Для диагностики: если контакт не срабатывает, проверьте целостность механической связи с основным выключателем - возможно, он не до конца зафиксирован
• Запасной контакт можно заказать отдельно - артикул mccb99m-a-043-r всегда доступен в наличии для замены
