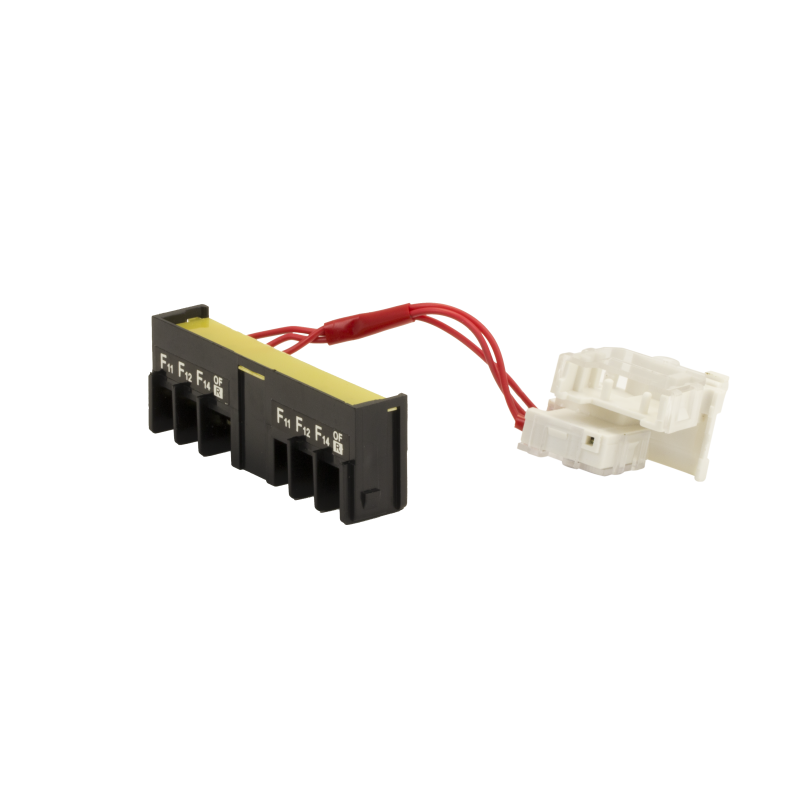

Дополнительный контакт к ВА-99М 63 EKF PROxima правый | mccb99m-a-037-r

Дополнительный контакт к ВА-99М 63 PROxima правый - это модульное устройство от EKF, предназначенное для передачи сигналов о состоянии силовых контактов автомата ВА-99М 63 PROxima. Устанавливается на правую сторону выключателя и используется в системах управления, контроля и сигнализации.

Назначение и область применения

Дополнительный контакт к ВА-99М 63 PROxima правый позволяет отслеживать положение силовых контактов автомата: включен/выключен. Он не управляет самой цепью нагрузки, а лишь передаёт информацию о её состоянии внешним устройствам - пультам управления, PLC, световым индикаторам или системам учёта.

Подходит для установки в щитах управления промышленным оборудованием: станках, конвейерах, насосных станциях, системах вентиляции. Особенно полезен там, где требуется визуальная или автоматическая фиксация состояния питания.

Технические характеристики

• Тип контактов: один нормально замкнутый (НЗ) и один нормально открытый (НО)
• Количество переключающих контактов: 1 пара (НЗ+НО)
• Номинальный ток: 2 А при переменном токе 230 В (AC-15)
• Тип подключения: клеммный - провода подсоединяются винтами
• Количество переключателей сигнала неисправности: 2 - обеспечивают оповещение при срабатывании теплового или электромагнитного расцепления
• Монтаж: устанавливается исключительно на правую сторону автомата ВА-99М 63 PROxima

Совместимость и монтаж

Дополнительный контакт к ВА-99М 63 PROxima правый совместим только с автоматическими выключателями серии PROxima EKF модели ВА-99М 63. Не подходит для других серий, даже если они имеют аналогичную номинальную мощность.

Установка выполняется после монтажа основного автомата. Контакт фиксируется механически на правой боковой поверхности корпуса ВА-99М 63 PROxima. Подключение проводов - через клеммы с зажимами. Максимальное сечение жил: до 2,5 мм2. Перед подключением убедитесь, что питание отключено.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Применяется в электроустановках до 1000 В переменного тока. Работает в условиях, допустимых для класса защиты IP20 - внутри закрытых щитов, без воздействия воды и пыли.

Преимущества

• Чёткая визуализация состояния автомата - можно легко определить, включён ли он, без вскрытия шкафа
• Два переключателя сигнала неисправности позволяют получать сигналы как при срабатывании теплового, так и электромагнитного расцепления
• Клеммное подключение обеспечивает надёжный и долговечный контакт без необходимости пайки
• Один модуль одновременно даёт два типа информации: состояние включения и факт аварийного отключения

Ограничения применения

• Не предназначена для коммутации силовых цепей - максимальная нагрузка всего 2 А
• Работает только с автоматами ВА-99М 63 PROxima; несовместима с другими типами выключателей, даже от EKF
• Устанавливается только справа - слева место занято механизмом привода
• Не рассчитана на работу во влажной среде, на улице или в помещениях с высокой запылённостью

Примеры использования

• На пульте управления конвейером установлен индикатор «Автомат включён» - сигнал берётся с НО контакта
• PLC получает сигнал «Отказ» от двух переключателей неисправности - при срабатывании теплового или магнитного расцепления
• В щите освещения - светодиод горит, когда ВА-99М 63 PROxima отключился из-за перегрузки

Практические советы

• Перед заказом проверьте, есть ли свободное место на правой стороне вашего ВА-99М 63 PROxima - другие аксессуары (например, электропривод) могут занимать эту позицию
• При подключении используйте маркировочные бирки - НЗ и НО контакты часто путают при обслуживании
• Если нужна сигнализация только одного состояния (вкл./выкл.), второй контакт можно оставить не подключенным
• Дополнительный контакт к ВА-99М 63 PROxima правый - расходный элемент. Его можно заменить без демонтажа самого автомата, если он вышел из строя
