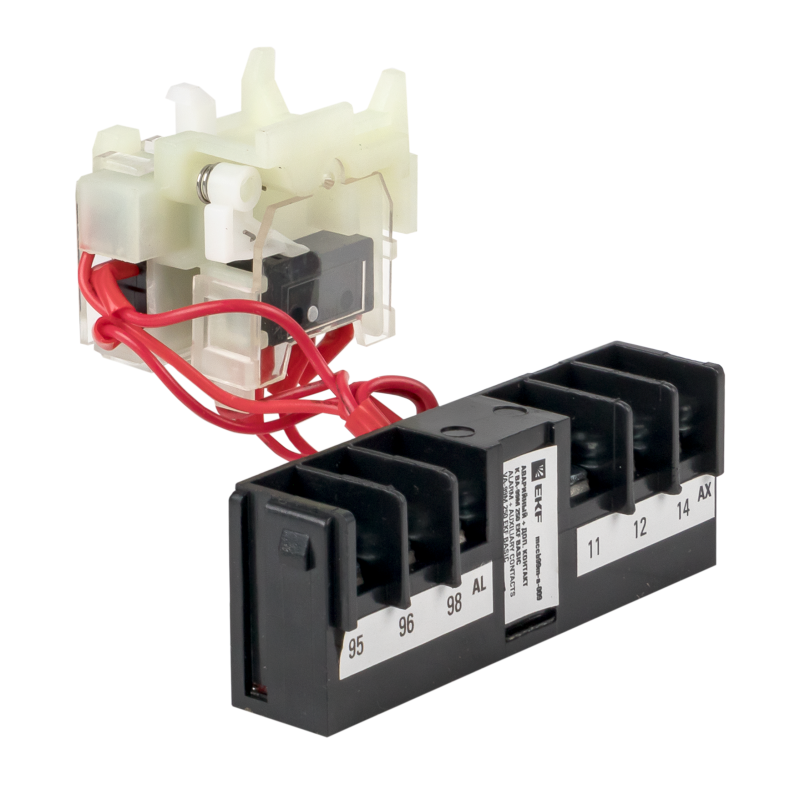

Контакт дополнительный ВА-99М 2А, 230В, 1 переключающий EKF mccb99m-63-ax

Дополнительный контакт ВА-99М 63 EKF - это вспомогательное устройство для сигнализации состояния силовых контактов автоматического выключателя ВА-99М 63 EKF. Он устанавливается на боковой поверхности выключателя и передаёт информацию о замыкании или размыкании цепи в систему управления или контроля.

Назначение и область применения

Дополнительный контакт ВА-99М 63 EKF используется для передачи сигнала о положении силовых контактов автомата: включен/выключен. Это позволяет интегрировать выключатель в системы автоматизации, панели управления, световые индикаторы, PLC или системы учёта энергопотребления. Применяется там, где необходимо знать состояние аппарата без физического доступа к нему - например, в щитовых, на производстве, в системах безопасности.

Технические характеристики

• Тип контакта: дополнительный (вспомогательный)
• Количество переключающих контактов: 1
• Количество нормально открытых (НО) контактов: 0
• Количество нормально закрытых (НЗ) контактов: 0
• Тип контакта: переключающий (перекидной) - один контакт меняет состояние одновременно с силовым контактом автомата
• Номинальный рабочий ток: 2 А при переменном токе AC-15, 230 В
• Способ подключения: винтовой зажим
• Способ монтажа: установка сбоку на корпус выключателя ВА-99М 63 EKF

Совместимость и монтаж

Дополнительный контакт ВА-99М 63 EKF совместим только с автоматическими выключателями серии ВА-99М 63 EKF. Установка выполняется сбоку на специальный крепёжный паз. Монтаж возможен только при отключённом питании. Подключение проводов осуществляется через винтовые зажимы - рекомендуется использовать жилы сечением до 1,5 мм2. Контакт механически связан с силовыми контактами автомата - он работает синхронно с их положением, не требует внешнего питания.

Безопасность и стандарты

Устройство соответствует требованиям к вспомогательным контактам для коммутационной аппаратуры. Номинальный ток 2 А обеспечивает безопасную работу в слаботочных цепях управления. Не предназначено для коммутации силовых нагрузок - использование вне указанных параметров может привести к оплавлению контактов.

Преимущества

• Простая и надёжная механическая связь с основным выключателем - нет необходимости в дополнительных датчиках
• Не требует внешнего питания - работает исключительно за счёт движения силовых контактов
• Интегрируется в существующую систему без доработки шкафа
• Стандартный форм-фактор - совместим с широким спектром панелей управления

Ограничения применения

• Подходит только для выключателей ВА-99М 63 EKF - несовместим с другими сериями или брендами
• Рабочий ток ограничен 2 А - нельзя применять для управления мощными нагрузками (например, реле большого тока, двигатели)
• Не имеет защиты от перенапряжений - в цепях с высокими импульсами требуется дополнительная защита
• Не рассчитан на частые операции более 1000 раз в час - длительная работа в режиме частой коммутации снижает срок службы

Примеры использования

• Сигнализация включения/отключения насоса на пульте управления
• Передача состояния автомата в систему SCADA на заводе
• Индикация работы станка через лампочку на панели
• Логирование времени работы оборудования в системе учёта
• Автоматическое отключение других цепей при срабатывании автомата

Практические советы

• Выбирая дополнительный контакт ВА-99М 63 EKF, проверьте, что ваш выключатель имеет свободный боковой паз для установки - некоторые модели уже заняты другими аксессуарами
• При подключении используйте изолированные наконечники - это предотвращает ослабление контакта при вибрации
• Не путайте этот контакт с аварийными или независимыми расцепителями - они имеют другое назначение и не взаимозаменяемы
• При сборке щита учитывайте, что контакт расположен сбоку - оставьте достаточный зазор для доступа к зажимам
• Дополнительный контакт ВА-99М 63 EKF не является частью базового комплекта - его нужно заказывать отдельно
