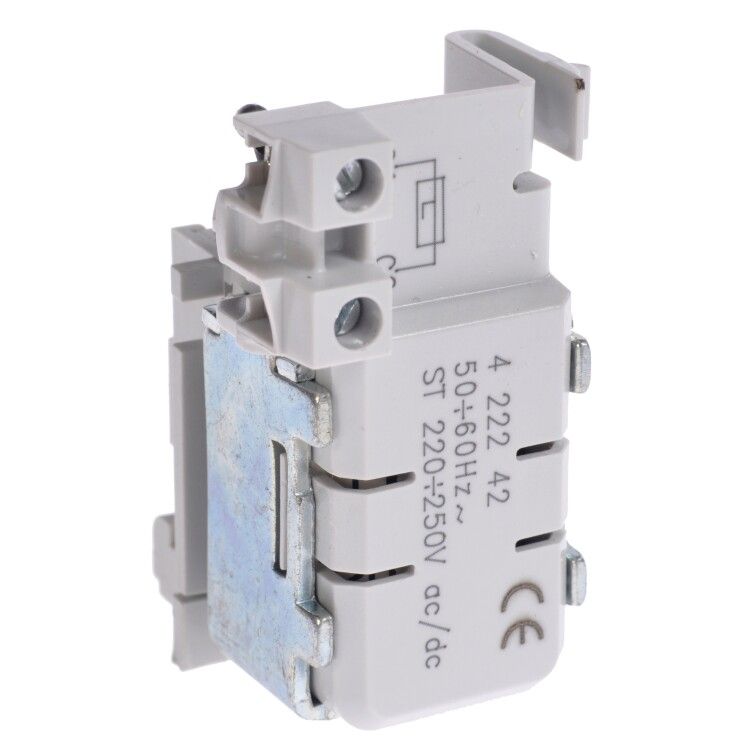

Независимый расцепитель ~400В | 422243 Legrand DPX3 630-1600

Расцепитель независимый 400В AC DPX3 630-1600 от Legrand - устройство для удалённого отключения автоматического выключателя серии DPX3 при срабатывании внешнего сигнала. Применяется в системах управления и защиты промышленного оборудования, где требуется точное и быстрое отключение цепи вне зависимости от положения рукоятки выключателя.

Назначение и область применения

Расцепитель независимый 400В AC DPX3 630-1600 предназначен для дистанционного отключения автоматических выключателей серии DPX3. Он активируется внешним сигналом - например, от кнопки аварийной остановки, системы безопасности или PLC. Устройство не влияет на тепловую или магнитную защиту самого выключателя, а лишь обеспечивает командное отключение. Подходит для установки в щитах управления станков, конвейеров, насосных станций и других объектов, где важна безопасная и быстрая остановка.

Технические характеристики

• Тип: Независимый расцепитель - работает независимо от основной защиты выключателя;
• Номинальное напряжение питания: 380–440 В переменного тока (AC);
• Номинальный ток срабатывания: 0,75 А - минимальный ток, необходимый для надёжного срабатывания катушки;
• Род тока: Переменный (AC) и постоянный (DC) - совместим с большинством управляющих цепей;
• Наличие отключающей катушки: Да - обеспечивает механическое отключение контактов выключателя при подаче напряжения;
• Совместим с выключателями DPX3 номиналом 630–1600 А - требует соответствия по габаритам и типу корпуса.

Совместимость и монтаж

Расцепитель независимый 400В AC DPX3 630-1600 устанавливается исключительно на автоматические выключатели серии DPX3 с номинальным током 630–1600 А. Монтируется на переднюю панель выключателя - фиксируется защёлками без инструментов. Для работы необходимо подключить управляющую цепь к клеммам расцепителя: L (фаза) и N (нейтраль). Напряжение подаётся импульсом - длительность не более 1 секунды, чтобы избежать перегрева катушки. Не допускается установка на другие серия выключателей, даже если они имеют аналогичный номинал.

Безопасность и стандарты

Устройство соответствует международным нормам IEC 60947-2 и IEC 60947-5-1 для аппаратов управления. Катушка имеет защиту от перегрузки по току и не вызывает самопроизвольного срабатывания при колебаниях сети. Работает в температурном диапазоне от -25C до +70C. Не содержит опасных веществ согласно RoHS.

Преимущества

• Поддержка переменного и постоянного тока - позволяет использовать с различными системами управления;
• Минимальный потребляемый ток (0,75 А) снижает нагрузку на управляющие устройства;
• Быстрое отключение - время срабатывания менее 50 мс;
• Интеграция с существующими выключателями DPX3 без замены всего аппарата;
• Надёжная механическая связь с выключателем - исключает отказы из-за вибрации или ударов.

Ограничения применения

• Не применяется для частых циклов включения - рекомендовано не более 10 срабатываний в минуту;
• Не предназначена для работы при напряжении ниже 380 В - возможны ложные срабатывания или отказ;
• Не используется в качестве самостоятельного средства защиты - только как исполнительный элемент;
• Запрещено подключать к источникам с высокой помеховой составляющей без фильтрации - риск сбоев.

Примеры использования

• Автоматическое отключение конвейера при срабатывании датчика перегрузки;
• Экстренная остановка станка через кнопку E-stop, связанную с расцепителем;
• Интеграция в систему SCADA для удалённого отключения группы выключателей DPX3;
• Защита электрооборудования в химических производствах - отключение при обнаружении утечки или повышения температуры.

Практические советы

• Проверьте соответствие номинала выключателя DPX3 - расцепитель 422243 работает только с моделями 630–1600 А;
• При использовании DC-источника убедитесь, что полярность соблюдена - неверное подключение может повредить катушку;
• Не используйте длинные провода (>10 м) без экранирования - это увеличивает вероятность ложного срабатывания;
• После монтажа проверьте работу: подайте питание на катушку на 0,5 сек - выключатель должен отключиться;
• Регулярно осматривайте контактные поверхности - окисление может привести к отказу срабатывания.
