Драйвер светодиодный LED 24V 10A=240W IP67 3г.гар.Jazzway - 5024236

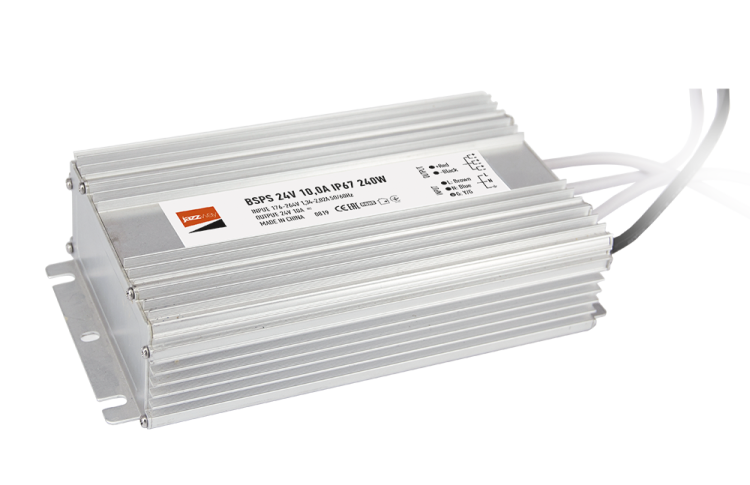

Блок питания JazzWay 5024236 - это надёжный источник постоянного тока 24 В / 10 А для питания светодиодной ленты в условиях повышенной влажности и на улице. Металлический корпус и степень защиты IP67 делают этот блок питания подходящим для установки вне помещений, а его мощность 240 Вт позволяет обслуживать длинные участки ленты без потерь яркости.

Назначение и область применения

Блок питания JazzWay 5024236 предназначен исключительно для питания светодиодных лент с напряжением 24 В. Подходит для стационарной установки в системах внутреннего и наружного освещения: фасады зданий, рекламные щиты, декоративная подсветка террас, парковых зон, бассейнов, а также внутри помещений - в торговых центрах, офисах, гостиницах.

Не применяется для питания других типов нагрузок - например, точечных светильников, прожекторов или устройств переменного тока. Устройство работает только с постоянным током 24 В.

Технические характеристики

• Выходная мощность: 240 Вт
• Выходное напряжение: 24 В постоянного тока
• Выходной ток: 10 А
• Входное напряжение: 176–264 В, 50/60 Гц - совместим с сетью 220 В +-15%
• Степень защиты: IP67 - полностью защищён от пыли и временного погружения в воду до 1 метра
• Корпус: алюминиевый металлический, рассеивает тепло эффективнее пластикового
• Рабочий температурный диапазон: от –10 C до +40 C
• Тип: статический (без диммирования)
• Гарантия: 12 месяцев
• Автоматический перезапуск: после перегрузки и перегрева

Совместимость и монтаж

Блок питания JazzWay 5024236 совместим со всеми светодиодными лентами 24 В, имеющими суммарную мощность до 240 Вт. Для долгой работы рекомендуется использовать не более 80% от максимальной мощности - то есть максимум 192 Вт. Это обеспечит запас по теплу и продлит срок службы устройства.

Подключение:

• На вход - фаза (L) и ноль (N) из бытовой сети 220 В. Заземление не требуется, но желательно для безопасности.
• На выход - два провода (+24 V и GND), подключаются к ленте строго соблюдая полярность.
• Лента должна быть подключена параллельно, а не последовательно, чтобы избежать падения напряжения.
• Длина проводов от блока до ленты - не более 5 метров, лучше меньше, особенно при использовании тонких жил.

Устанавливается на стену или поверхность с помощью крепёжных отверстий в корпусе. Не закрывать крышкой или изолирующим материалом - нужна естественная вентиляция.

Безопасность и стандарты

Блок питания соответствует требованиям к защите от перегрузок, перегрева и скачков напряжения. При превышении мощности выше 120% (более 288 Вт) сработает автоматическая защита - питание отключится. После снижения нагрузки устройство включится само.

Перегрев вызывает отключение при достижении 105 C. Блок возобновляет работу при остывании до безопасной температуры. Такая функция доступна только для моделей мощностью свыше 60 Вт - значит, JazzWay 5024236 её имеет.

Защита не заменяет использование предохранителей в распределительном щите. Рекомендуется установить автомат на 10–16 А перед блоком питания.

Преимущества

• Металлический корпус повышает прочность и улучшает теплоотвод - важное преимущество для длительной работы на улице.
• IP67 позволяет устанавливать устройство прямо в местах с высокой влажностью - под навесом, рядом с водоёмами, в сырых помещениях.
• Автоматический перезапуск после аварии снижает необходимость вручную включать устройство - удобно для удалённых объектов.
• Широкий диапазон входного напряжения (176–264 В) гарантирует стабильную работу даже при колебаниях в сети.
• Произведено в соответствии с рекомендациями по проектированию - подтверждено пометкой “Рекомендованный проектный ассортимент”.

Ограничения применения

• Не поддерживает регулировку яркости - диммирование отсутствует. Нельзя подключать к диммерам или контроллерам PWM.
• Запрещено применять при температурах ниже –10 C и выше +40 C - возможны отказы или сокращение срока службы.
• Не следует использовать для питания ленты мощностью более 240 Вт - риск перегрева и выхода из строя.
• Не предназначено для работы в средах с агрессивными химическими веществами, маслом, солями (например, у морского побережья без дополнительной защиты).
• Постоянная работа на 80–85% и выше нагрузки (192–204 Вт) значительно сокращает срок службы - оптимально работать на 60–70%.

Примеры использования

• Подсветка фасада дома RGB-лентой 12 м × 14,4 Вт/м = 172,8 Вт - идеально подходит.
• Освещение вывески из двух секций по 10 м белой ленты 24 В, 10 Вт/м - сумма 200 Вт - допустимо.
• Подсветка бассейна по периметру 15 м ленты 12 Вт/м - 180 Вт - можно, но требует проверки герметичности кабельных вводов.
• Использование в холодильной камере - недопустимо, так как температура там часто ниже –10 C.

Практические советы

• Выбирая ленту, считайте общую мощность всех участков, которые будут подключены к одному блоку. Лучше взять запас 20% - тогда JazzWay 5024236 будет работать в комфортном режиме.
• При монтаже на улице используйте кабели с двойной изоляцией и герметичные соединители. Сам блок IP67, но провода - нет.
• Не устанавливайте блок питания вплотную к стене - оставьте минимум 2 см свободного пространства вокруг для воздушного охлаждения.
• Если планируете удлинить выходные провода - используйте медный кабель с сечением не менее 1,5 мм2, иначе произойдёт проседание напряжения и мерцание ленты.
• Проверяйте полярность перед первым включением - неверное подключение может сразу вывести ленту из строя.
• Этот блок питания - часть серии BSPS. Все модели этой серии имеют одинаковые принципы работы и защиту - легко заменить на другую мощность, если потребуется.
