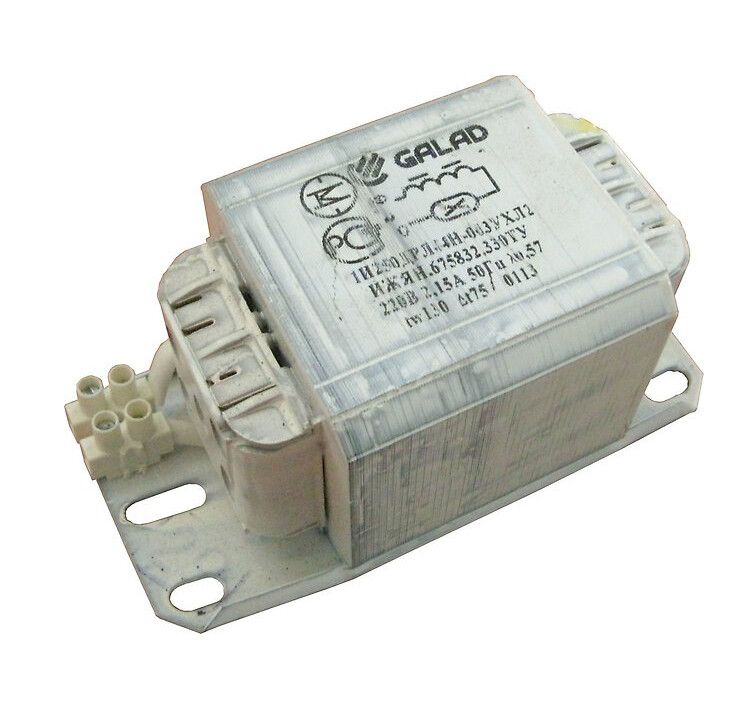

Электромагнитный пускорегулирующий аппарат ПРА 1И250ДРЛ44Н-003 встраиваемый IP20 УХЛ2 - 1003515 GALAD 02489

Дроссель 1И250ДРЛ44Н-003УХЛ2 220В встраиваемый 250Вт 2,15А - это пускорегулирующее устройство для ртутных ламп ДРЛ, предназначенное для стабилизации тока и надёжного запуска в сетях 220 В. Производится Кадошкинским ЭТЗ и совместим с типовыми светильниками промышленного освещения.

Назначение и область применения

Дроссель 1И250ДРЛ44Н-003УХЛ2 220В встраиваемый 250Вт 2,15А используется для запуска и стабилизации работы разрядных ламп высокого давления - в первую очередь ртутных ДРЛ. Он ограничивает ток после зажигания лампы, предотвращая её перегрузку. Применяется исключительно в стационарных светильниках с закрытыми корпусами, где есть возможность встроить устройство внутрь. Подходит для промышленных объектов, складов, улиц, производственных помещений.

Технические характеристики

• Мощность лампы: 250 Вт
• Напряжение сети: 220 В, 50 Гц
• Рабочий ток лампы: 2,15 А
• Ток потребления из сети: 1,5 А
• Пусковой ток лампы: 4 А
• Потери мощности в дроселе: 20 Вт
• Коэффициент мощности: 0,57 - низкий, требует компенсации реактивной мощности
• Ёмкость встроенного конденсатора: 16 мкФ - для повышения cos φ
• Климатическое исполнение: УХЛ2 - работает при температурах от -60 C до +45 C
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги
• Класс защиты: I - требуется заземление корпуса
• Тип ПРА: ЭмПРА - электромагнитный пуско-регулирующий аппарат
• Нормативный документ: ТУ ИЖЯН.675832.330ТУ

Совместимость и монтаж

Дроссель 1И250ДРЛ44Н-003УХЛ2 220В встраиваемый 250Вт 2,15А совместим только с лампами ДРЛ мощностью 250 Вт. Не подходит для металлогалогенок, натриевых или светодиодных источников. Монтаж выполняется внутри корпуса светильника - устройство имеет металлический корпус и крепится болтами или специальными скобами. Обязательно соблюдайте полярность подключения: вход - фаза и ноль, выход - к лампе через стартер. Корпус должен быть заземлён (класс защиты I). Конденсатор уже встроен - внешний не нужен.

Безопасность и стандарты

Дроссель соответствует требованиям ТУ ИЖЯН.675832.330ТУ. Класс защиты I обязывает использовать заземляющий проводник - без него возможен удар током при пробое изоляции. IP20 не допускает использование в условиях повышенной влажности, пыли или открытых площадках. Температурный диапазон (-60…+45 C) позволяет применять в холодных регионах, но не в помещениях с постоянным нагревом выше +45 C.

Преимущества

• Высокая надёжность - механическая конструкция без электроники, не выходит из строя от скачков напряжения
• Работает при экстремально низких температурах - до -60 C, что важно для зимнего освещения
• Встроенный конденсатор снижает нагрузку на сеть, хотя коэффициент мощности остаётся невысоким
• Совместим со всеми типами ртутных ламп ДРЛ, в том числе импортных аналогов

Ограничения применения

• Не поддерживает диммирование - яркость нельзя регулировать
• Низкий коэффициент мощности (0,57) увеличивает ток в сети - рекомендуется параллельно подключать батарею конденсаторов для компенсации
• IP20 - нельзя использовать во влажных, пыльных или наружных светильниках без дополнительной герметизации
• Подходит только для одной лампы - не предназначены для группового управления
• Не совместим с современными энергосберегающими источниками света

Примеры использования

• Промышленные светильники на заводах и цехах с ртутными лампами ДРЛ 250 Вт
• Освещение автостоянок, складских комплексов, спортивных арен с закрытыми корпусами
• Уличные фонари в регионах с суровым климатом, где важна работа при минусовых температурах
• Ремонт старых систем освещения, где замена на LED невозможна из-за существующей проводки

Практические советы

• Перед установкой проверьте соответствие модели лампы - только ДРЛ 250 Вт, другие типы не работают
• Обязательно заземлите металлический корпус - это требование безопасности
• Если сеть перегружена, добавьте внешнюю батарею конденсаторов (например, 20–30 мкФ) для повышения cos φ до 0,85–0,9
• Не используйте в местах с частыми включениями/выключениями - ЭмПРА плохо переносят частые пуски
• При замене дросселя 1И250ДРЛ44Н-003УХЛ2 220В встраиваемый 250Вт 2,15А сохраняйте оригинальную схему подключения - изменение порядка выводов приведёт к отказу лампы
