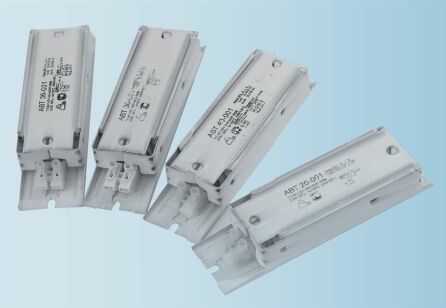

Электромагнитный пускорегулирующий аппарат ПРА ЛЛ АВТ 40-003 встраиваемый - 1019040003 Ардатов

Пускорегулирующий аппарат АВТ40-003 для люминесцентных ламп - это электромагнитный дроссель, предназначенный для запуска и стабилизации тока в лампах мощностью до 40 Вт. Бренд Ардатовский СТЗ и артикул АВТ40-003 указывают на серийное производство этого устройства, которое широко применяется в промышленном и бытовом освещении.

Назначение и область применения

Пускорегулирующий аппарат АВТ40-003 используется для запуска и ограничения рабочего тока в люминесцентных лампах (ЛЛ) при включении в сеть 220 В, 50 Гц. Он обеспечивает стабильное свечение, предотвращает перегрузку лампы при старте и продлевает её срок службы.

Подходит для установки в светильники с лампами типов T2, T5, T8, T12, T26, T38, G10q и 2GX13. Часто применяется в офисах, складах, производственных помещениях, школах и других объектах с постоянным освещением.

Технические характеристики

• Тип: ЭмПРА (электромагнитный пускорегулирующий аппарат)
• Номинальное напряжение: 220 В
• Мощность лампы: 36–40 Вт (на одну лампу); 18–20 Вт (при использовании двух ламп)
• Рабочий ток: 0,43 А
• Коэффициент мощности (cos φ): 0,5 - означает, что часть энергии расходуется на реактивную составляющую, снижая эффективность сети
• Температура окружающей среды: от +55 C до +155 C (рабочий диапазон корпуса)
• Температура нагрева: до +130 C (максимальная допустимая температура внутренних элементов)
• Масса: 0,550 кг
• Исполнение: электромагнитное (без электронной начинки)
• Материал корпуса: сталь
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не герметичен
• Класс защиты: I - требует подключения к заземлению через третий контакт
• Диммирование: отсутствует - яркость регулировать нельзя

Совместимость и монтаж

Пускорегулирующий аппарат АВТ40-003 имеет встраиваемую конструкцию. Устанавливается внутри корпуса светильника, соединяется последовательно с лампой и сетью через контакты. Для работы требуется балластный конденсатор (не входит в комплект) при одновременном питании одной лампы. При подключении двух ламп - используются два аппарата или специальная схема с двумя катушками.

Обязательно соблюдайте полярность подключения: вход - фаза и ноль, выход - к патронам лампы. Монтаж возможен только в закрытых светильниках с доступом к клеммам. Не используйте в открытых или влажных местах из-за низкой степени защиты IP20.

Безопасность и стандарты

Пускорегулирующий аппарат АВТ40-003 соответствует требованиям безопасности для устройств класса I: обязательное заземление металлического корпуса. Применяется в соответствии с ГОСТ Р 50571.15 и другими нормами для осветительных приборов. Температурный режим (до +130 C) позволяет работать в условиях повышенного тепла, однако не рекомендуется использовать рядом с источниками открытого пламени или в местах с риском перегрева.

Преимущества

• Высокая надёжность благодаря простой электромагнитной конструкции - мало деталей, меньше точек отказа
• Широкая совместимость с большинством типов люминесцентных ламп, включая T8, T5, T12 и другие
• Устойчивость к перепадам напряжения и помехам в сети
• Низкая стоимость по сравнению с электронными аналогами
• Долгий срок службы при правильной эксплуатации

Ограничения применения

• Не поддерживает диммирование - невозможно регулировать яркость
• Низкий коэффициент мощности (cos φ = 0,5) увеличивает нагрузку на сеть, повышает потери энергии - не рекомендован для больших систем без компенсации реактивной мощности
• IP20 - не предназначен для влажных помещений, улиц, подвалов с конденсацией
• Требует заземления; использование без заземляющего провода опасно!
• При работе греется - не устанавливать в замкнутые пространства без вентиляции
• Не работает с LED-лампами - только с люминесцентными

Примеры использования

• Освещение в административных зданиях - светильники с лампами T8 36 Вт
• Производственные участки - массивные светильники с двумя лампами по 18–20 Вт каждая
• Складские помещения - экономичные решения с долговечными ЭмПРА
• Школы и больницы - где важна стабильность, а не управляемость света

Практические советы

• Перед заменой проверьте, что лампа исправна - часто проблема в ней, а не в АВТ40-003
• При подключении двух ламп - используйте два отдельных аппарата, чтобы избежать перегрузки
• Учитывайте посадочные размеры: корпус АВТ40-003 рассчитан на стандартные светильники, но перед установкой сверьтесь с чертежом
• Если светильник сильно греется - проверьте вентиляцию и наличие воздушного зазора вокруг аппарата
• Для новых проектов с высокими требованиями к КМ (коэффициенту мощности) лучше выбрать электронный ПРА - он будет более эффективным
• Артикул 19040003 и 1019040003 - это один и тот же продукт, различаются только форматы штрих-кодов
