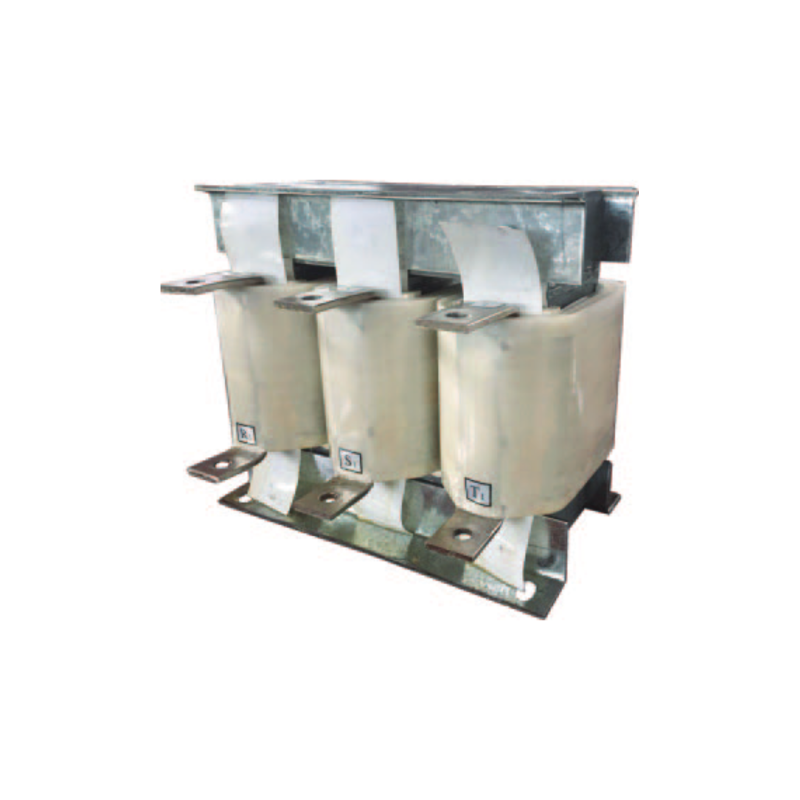

Дроссель сетевой ACL-0010-AL2M20-2L для ПЧ NVF2G 3.7кВт | 210452 CHINT

Дроссель сетевой ACL-0010-AL2M20-2L от CHINT предназначен для снижения высших гармоник и защиты преобразователя частоты NVF2G мощностью 3,7 кВт от импульсных помех в сети. Этот элемент устанавливается на входе преобразователя и обеспечивает стабильную работу оборудования в условиях нестабильного напряжения.

Назначение и область применения

Дроссель сетевой ACL-0010-AL2M20-2L используется для фильтрации высокочастотных помех, возникающих при работе преобразователей частоты. Он защищает сеть от искажений тока и предотвращает перегрев компонентов преобразователя. Применяется в системах управления двигателями: насосах, вентиляторах, конвейерах, станках с ЧПУ, где установлены преобразователи частоты серии NVF2G.

Технические характеристики

• Номинальный ток: 10 А - выдерживает постоянную нагрузку до этого значения без перегрева;
• Совместим с преобразователями частоты мощностью 3,7 кВт;
• Изготовлен для работы в составе серии NVF2G от CHINT;
• Подключается последовательно на входной стороне преобразователя;
• Работает в стандартной промышленной сети переменного тока 50/60 Гц.

Совместимость и монтаж

ACL-0010-AL2M20-2L совместим исключительно с преобразователями частоты CHINT NVF2G мощностью 3,7 кВт. Установка выполняется между источником питания и входными клеммами преобразователя. Кабели подключаются к зажимам сечением, соответствующему номинальному току 10 А. Обязательно соблюдать момент затяжки контактов - избыточное усилие повредит клеммы, недостаточное вызовет нагрев и окисление.

Безопасность и стандарты

Дроссель соответствует требованиям промышленной безопасности и проектирован в соответствии со стандартами IEC 60939 для фильтрующих реактивных устройств. Не содержит опасных материалов согласно RoHS. Работает в температурном диапазоне, допустимом для промышленной среды - от -10C до +40C.

Преимущества

• Снижает уровень гармонических искажений в сети - продлевает срок службы других потребителей;
• Защищает преобразователь частоты от скачков напряжения и импульсов;
• Минимальные потери энергии благодаря оптимизированному сердечнику;
• Стандартная конструкция позволяет заменить аналогичные модели других производителей при сохранении габаритов и клемм.

Ограничения применения

• Не предназначена для работы с преобразователями мощностью выше 3,7 кВт - возможен перегрев и выход из строя;
• Не подходит для установки на выходе преобразователя - функционально не совместима с выходным фильтром;
• Не рассчитана на длительную работу при температуре выше +40C - требует хорошего воздушного охлаждения;
• Не применяется в взрывоопасных зонах - отсутствует взрывозащита.

Примеры использования

• Привод насоса в системе водоснабжения с преобразователем NVF2G-3.7;
• Электродвигатель конвейера на пищевом производстве;
• Фрезерный станок с ЧПУ, работающий в режиме переменной скорости;
• Вентиляционная система в цеху с частотным управлением.

Практические советы

• Перед установкой проверьте соответствие номинала дросселя ACL-0010-AL2M20-2L мощности преобразователя - 3,7 кВт точно соответствует 10 А;
• Используйте кабели с медными жилами минимальным сечением 2,5 мм2 для надёжного контакта;
• Не закрывайте корпус дросселя - он нуждается в свободной циркуляции воздуха;
• При замене старого дросселя сверьте номер артикула 210452 - это гарантирует точную совместимость с NVF2G;
• Если в системе несколько преобразователей - каждый требует своего дросселя ACL-0010-AL2M20-2L; параллельное подключение запрещено.
