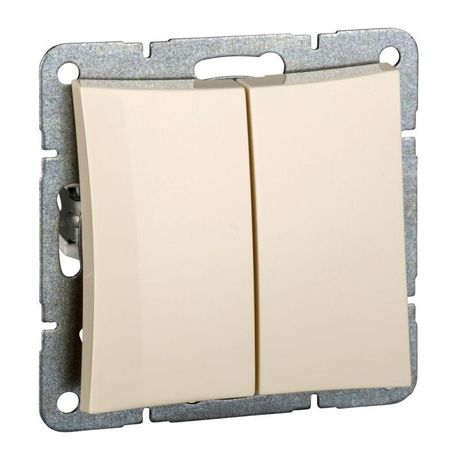

Выключатель 2-кл. СП Дуэт 10А IP20 с индикацией механизм беж. SchE WDE000253 APC

Выключатель двухклавишный с подсветкой Schneider Electric серии DUET, артикул wde000253 - это компактное устройство для управления двумя группами освещения в помещениях с внутренней проводкой. Благодаря подсветке клавиш и бежевой окраске он легко интегрируется в интерьеры, сохраняя функциональность и эстетику.

Назначение и область применения

Выключатель двухклавишный с подсветкой DUET предназначен для коммутации светильников и других нагрузок до 2300 Вт в жилых и административных помещениях. Подсветка позволяет находить клавиши в темноте, что особенно удобно в коридорах, спальнях, туалетах и на лестницах. Применяется в частных домах, квартирах, офисах класса B и гостиницах. Подходит для ремонтов и новостроек с закладкой проводки в стену.

Технические характеристики

• Номинальный ток: 10 А - рассчитан на работу с обычными бытовыми нагрузками, включая LED-светильники, люстры и точечное освещение;
• Номинальное напряжение: 250 В - совместим с сетью 220–230 В в России и странах СНГ;
• Мощность: 2300 Вт - максимальная допустимая мощность подключаемой нагрузки;
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, но не от воды и пыли - применяется только во внутрипомещенческом монтаже;
• Количество клавиш: 2 - управление двумя независимыми цепями освещения;
• Индикация: да - светодиодная подсветка клавиш активируется при отключенном состоянии;
• Тип подключения: винтовые зажимы - обеспечивают надежный контакт с медным кабелем;
• Максимальное сечение кабеля: 2,5 мм2 - подходящий диапазон для стандартной квартирной проводки;
• Материал корпуса: пластик без галогенов - безопасен при возгорании, не выделяет токсичных паров;
• Покрытие: лакированное, глянцевое - устойчиво к царапинам, легко моется;
• Габариты: 70×70×49 мм - соответствует стандартным подрозетникам глубиной 45–50 мм;
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, подходит для неотапливаемых помещений с нормальной влажностью;
• Схема подключения: №5 - однополюсный переключатель с подсветкой, где фаза подается на общий вход, а выходы идут к двум нагрузкам;
• Количество полюсов: 1 - управляет одной фазой, не предназначен для трехфазных систем.

Совместимость и монтаж

Выключатель DUET рассчитан на скрытую установку в стандартные металлические или пластиковые подрозетники. Кабель подключается через винтовые зажимы - затяжка должна выполняться руками, без инструментов, чтобы избежать повреждения жил. Максимальное сечение кабеля - 2,5 мм2; использование более толстых проводов запрещено. Подключение по схеме №5 требует наличия фазы на общем входе и отдельных проводах к каждой группе светильников. Нулевые и заземляющие провода не проходят через выключатель - они соединяются в распределительной коробке. Комплектация включает только основной элемент с защитной крышкой - рамки и декоративные элементы продаются отдельно.

Безопасность и стандарты

Выключатель DUET соответствует требованиям ГОСТ Р 51324.1-2005 и МЭК 60669-1-2000, а также ГОСТ Р 51324.2.1-2005. Это гарантирует соответствие европейским и российским нормам безопасности, включая предотвращение перегрева, механической прочности и устойчивости к искрению. Отсутствие галогенов в составе пластика снижает риск образования ядовитых веществ при нагреве. Сертифицирован для работы в условиях повышенной влажности, но не предназначен для ванных комнат и других мест с постоянным воздействием воды - IP20 не обеспечивает защиту от брызг.

Преимущества

• Подсветка клавиш - удобна при использовании в темноте, не требует внешнего питания;
• Глянцевое лакированное покрытие - устойчиво к загрязнениям, легко протирается;
• Совместимость с большинством стандартных рамок серии DUET - можно менять цвет оформления без замены механизма;
• Надежные винтовые зажимы - минимизируют риск ослабления контакта со временем;
• Простая замена - механизм можно демонтировать и заменить без вскрытия всей системы;
• Экономичный вариант - доступная стоимость при соблюдении всех норм безопасности.

Ограничения применения

• Не используется в помещениях с высокой влажностью (ванная, баня, бассейн) - степень защиты IP20 не защищает от брызг;
• Запрещено подключать нагрузки выше 2300 Вт - превышение вызывает перегрев и выход из строя;
• Не поддерживает управление по беспроводному протоколу - только ручное включение/выключение;
• Не совместим с автоматическими системами освещения (датчики движения, умные сети) без дополнительных модулей;
• Не предназначен для установки вне помещений - даже под навесом или в коридоре с открытой дверью.

Примеры использования

• Управление потолочным светом и ночником в спальне;
• Переключение между основным освещением и подсветкой в коридоре;
• Контроль света в зоне отдыха и рабочего уголка в офисе;
• Освещение в гостинице - два режима: яркий свет и мягкая подсветка у кровати;
• Установка в детской комнате - подсветка помогает ребенку найти выключатель ночью.

Практические советы

• При монтаже проверьте, что фаза подведена именно к общему входу - неверное подключение сделает подсветку нефункциональной;
• Используйте только медные кабели сечением до 2,5 мм2 - алюминий или многожильные провода с плохой опрессовкой могут ослабнуть;
• Выбирайте рамки серии DUET того же цвета - бежевый корпус хорошо сочетается с белыми, кремовыми и слоновой кости рамками;
• Не используйте выключатель в качестве рубильника - он не предназначен для частого включения/выключения мощных двигателей или нагревателей;
• При замене старого выключателя сравните размеры подрозетника - новый DUET имеет те же габариты, что и большинство аналогов, но лучше заранее проверить глубину.
