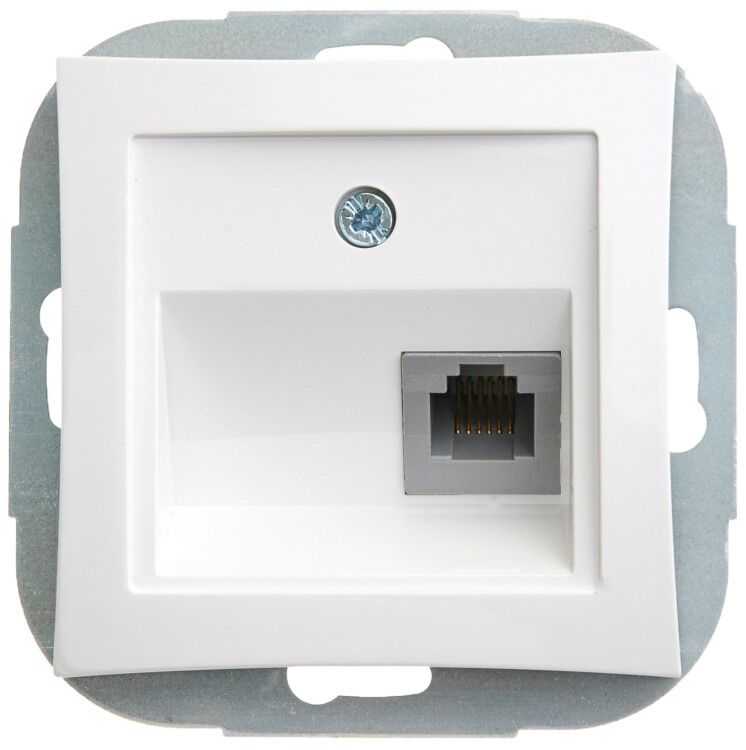

Розетка телефонная СП Дуэт RJ11 механизм бел. SchE WDE000181 APC

Розетка телефонная Дуэт 1хRJ11 белая от Schneider Electric (артикул wde000181) - это компактное решение для подключения телефонных устройств в системах внутренней связи. Изделие из серии DUET предназначено для скрытой установки и совместимо с кабелями до 2,5 мм2, обеспечивает надежный контакт через прокалывающие клеммы.

Назначение и область применения

Розетка телефонная Дуэт 1хRJ11 белая используется для подключения аппаратов с интерфейсом RJ11 - телефонов, факсов, модемов, сигнализаций и других устройств низковольтной связи. Подходит для установки в жилых домах, офисах класса B, гостиницах и объектах с бюджетным ремонтом. Применяется там, где требуется простое, надежное и эстетичное решение для проводной телефонии.

Технические характеристики

• Количество постов: 1
• Тип разъема: RJ11 (для стандартных телефонных шнуров)
• Способ присоединения: Клеммы с прокалывающими контактами - зачищать провода не нужно
• Максимальное сечение кабеля: 2,5 мм2
• Степень защиты: IP20 - защита от прикосновений пальцами, но не от воды и пыли
• Способ монтажа: Скрытый (встраивается в стену)
• Тип крепления: Винтовое на лапках
• Габариты: 71×71×35 мм
• Материал корпуса: Пластик, глянцевое белое покрытие
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от −25C до +40C и повышенной влажности
• Нормативный документ: ГОСТ Р 51322.1-99 (соответствует МЭК 60884-1-94)
• Подключение экрана: Через винт - позволяет заземлить экранированный кабель
• Комплектация: Основной элемент с цельной накладкой - не требует отдельной рамки

Совместимость и монтаж

Розетка Дуэт 1хRJ11 белая совместима со всеми стандартными телефонными кабелями с разъемом RJ11. Монтаж выполняется в подготовленную нишу в стене. Кабель заводится через встроенный сальник, который предотвращает перегибы и механические повреждения. Прокалывающие клеммы обеспечивают быстрое и надежное соединение без зачистки жил - достаточно вставить провод до упора. Накладка крепится винтами к основанию, что исключает люфт. Размеры соответствуют стандартным подрозетникам 60–70 мм.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51322.1-99 и международному стандарту МЭК 60884-1-94. Конструкция исключает доступ к токоведущим частям при установленной накладке. IP20 гарантирует безопасность при использовании внутри помещений. Возможность подключения экрана через винт снижает помехи в слаботочных цепях, особенно важна при близком расположении силовых кабелей.

Преимущества

• Прокалывающие клеммы - экономят время при монтаже, не требуют зачистки проводов
• Цельная накладка - выглядит аккуратно, не нуждается в дополнительной рамке
• Сальник встроен - защищает кабель от перегиба и выскальзывания
• Поддержка заземления экрана - снижает уровень электромагнитных помех
• Совместимость с другими изделиями серии DUET - легко создать единый стиль в интерьере

Ограничения применения

Не предназначен для использования во влажных помещениях (ванная, баня, улица) - степень защиты IP20 не обеспечивает защиту от влаги. Не рекомендуется для подключения высокочастотных или сетевых устройств (например, Ethernet), так как RJ11 не рассчитан на такие нагрузки. Максимальное сечение кабеля - 2,5 мм2; использование более толстых проводов невозможно. Не подходит для многожильных кабелей с жесткими оплетками - они могут не прокалываться должным образом.

Примеры использования

• Подключение стационарного телефона в спальной комнате
• Присоединение факса в малом офисе
• Связь между дверным звонком и внутренним терминалом
• Аварийная система вызова в гостинице
• Система видеонаблюдения с аналоговым сигналом по телефонной линии

Практические советы

• Перед монтажом проверьте, чтобы кабель имел сечение ≤2,5 мм2 - иначе он не войдет в клемму
• При подключении экранированного кабеля обязательно затяните винт заземления - это повысит качество сигнала
• Не используйте розетку рядом с источниками сильных электромагнитных полей (частотные преобразователи, мощные двигатели)
• При замене старой розетки - сначала отключите телефонную линию, даже если она кажется “без напряжения”
• Для однотипной отделки всего помещения - выбирайте другие элементы серии DUET в том же цвете
