Дуга для трубы, нерж. сталь 20mm (SB20W A4) | 2046761 OBO Bettermann SB20W V4A

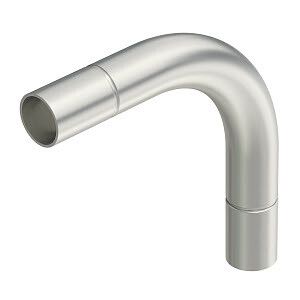

Дуга для трубы, нержавеющая сталь, диаметр 20 мм от OBO BETTERMANN (артикул SB20W V4A) - это готовый Г-образный элемент для прокладки электромонтажных труб из нержавеющей стали, обеспечивающий надёжный поворот на 90° без потери герметичности и целостности проводки.

Назначение и область применения

Эта дуга предназначена для изменения направления электромонтажных труб диаметром 20 мм в системах защиты кабелей. Применяется там, где требуется устойчивость к коррозии, высокой влажности или агрессивным средам - например, в пищевой, химической, фармацевтической промышленности, на объектах с частым мытьём, в морских условиях или на открытых площадках. Подходит для монтажа внутри помещений и на улице.

Технические характеристики

• Материал: Нержавеющая сталь 316 (V4A) - высокая коррозионная стойкость даже против хлоридов и кислот
• Форма: Г-образный угол с радиусом изгиба 90 мм
• Угол поворота: 90 градусов
• Диаметр трубы: 20 мм - совместим с трубами такого же внешнего диаметра
• Исполнение: Вставной - трубы вставляются внутрь без дополнительного крепления
• Наличие раструба: Да - обеспечивает плавный переход и предотвращает повреждение изоляции кабеля
• Поверхность: Без покрытия - матовая серая поверхность нержавеющей стали, не требует окраски
• Стандарт: Соответствует EN 61386-1 - требования к электромонтажным каналам
• Внутренняя поверхность: Без заусенцев - снижает риск повреждения кабельной изоляции при протяжке

Совместимость и монтаж

Дуга SB20W V4A совместима с трубами из нержавеющей стали того же диаметра (20 мм) и соответствующего стандарта. Монтаж выполняется просто: труба вставляется в раструб до упора. Для герметичности системы рекомендуется использовать комплектующие одной серии - все элементы VBS от OBO Bettermann имеют одинаковые допуски. Установка не требует сварки, клея или специальных инструментов. Крепление к стене осуществляется через отверстия в боковой части корпуса (не указаны в данных, но типично для этой серии).

Безопасность и стандарты

Изделие соответствует европейскому стандарту EN 61386-1, который регламентирует безопасность, механическую прочность и условия испытаний для электромонтажных труб. Отсутствие заусенцев и гладкая внутренняя поверхность исключают риск повреждения изоляции кабелей, что важно для соблюдения норм безопасности в электроустановках.

Преимущества

• Высокая долговечность благодаря материалу 316 (V4A) - выдерживает воздействие соли, щелочей, кислот
• Готовый изгиб с радиусом 90 мм - минимизирует усилия при протяжке кабелей
• Раструб с гладкой внутренней поверхностью - защищает кабели от перегибов и abrasion
• Не требует обслуживания - не ржавеет, не нуждается в покраске
• Совместим с другими элементами серии VBS - позволяет собирать цельную, однородную систему

Ограничения применения

• Не предназначен для использования с пластиковыми или алюминиевыми трубами - отличаются по жесткости и диаметрам
• Не рассчитана на давление выше атмосферного - не используется как трубопровод для жидкостей или газов
• Не имеет встроенной заземляющей шины - заземление необходимо выполнять отдельно через другие элементы системы
• Работает только с трубами точно 20 мм - не подходит для 16 мм или 25 мм

Примеры использования

• Прокладка силовых кабелей в цехах пищевых предприятий с ежедневной мойкой оборудования
• Электрооборудование на причалах, портовых терминалах, судах - устойчивость к морской соли
• Линии связи и управления в химических лабораториях
• Запитка автоматики на открытых участках производства с повышенной влажностью

Практические советы

• Перед установкой проверьте, чтобы внутренний диаметр вашей трубы точно соответствовал 20 мм - даже небольшое расхождение затруднит вставку
• При протяжке кабелей используйте смазку на основе силикона - это продлит срок службы изоляции и уменьшит нагрузку на дугу
• Если система будет работать в агрессивной среде, комбинируйте эту дугу с другими элементами серии VBS - они проходят одинаковые тесты на коррозионную стойкость
• Не применяйте в качестве опоры для веса труб - она служит только для изменения направления; нагрузку воспринимают крепления
• Артикул SB20W V4A - это точный идентификатор. При заказе всегда указывайте его полностью, чтобы получить именно этот вариант из нержавеющей стали 316.
