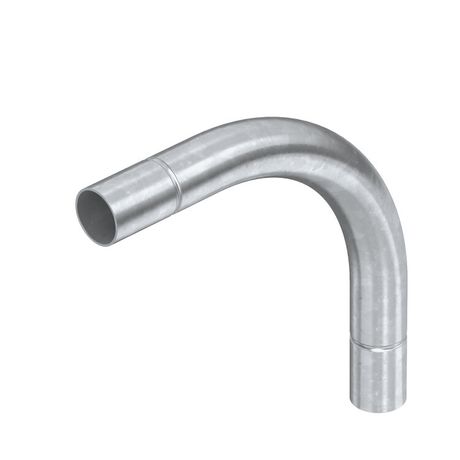

Дуга для трубы SBN20 FT 20 мм 90 град. горячее цинкование OBO Bettermann 2046817

Дуга для трубы диаметр 20 мм горячее цинкование от OBO BETTERMANN (арт. 2046817 / SBN20 FT) - это готовое соединение для защиты и прокладки электромонтажных труб в системах проводки. Изделие обеспечивает надежный поворот на 90 градусов с сохранением целостности изоляции кабелей благодаря гладкой внутренней поверхности.

Назначение и область применения

Дуга для трубы диаметр 20 мм горячее цинкование используется для создания угловых переходов в электромонтажных системах с применением металлических труб. Подходит для прокладки кабелей в помещениях и на улице, где требуется механическая защита проводников. Применяется в промышленных объектах, жилых зданиях, торговых центрах и на объектах энергетики.

Технические характеристики

• Диаметр трубы: 20 мм - совместима с трубами стандарта EN 61386-1
• Угол поворота: 90 градусов - формирует четкий Г-образный изгиб
• Материал: сталь с горячим цинкованием - устойчивость к коррозии и долгий срок службы
• Тип исполнения: вставной - труба вводится внутрь дуги без дополнительных фиксирующих элементов
• Наличие раструба: да - обеспечивает плотную посадку трубы и исключает перегиб кабеля внутри
• Цвет: серый - соответствует цветовой гамме изделий OBO BETTERMANN
• Тип: SBN20 FT - спецификация производителя для вставных уголков с раструбом

Совместимость и монтаж

Дуга для трубы диаметр 20 мм горячее цинкование предназначена для установки с трубами того же диаметра и типа - именно теми, что соответствуют стандарту EN 61386-1. Монтаж выполняется путём вставки трубы в раструб до упора. Для герметичности и прочности рекомендуется использовать комплектующие одной серии и бренда. Соединение не требует сварки, клепки или резьбы - достаточно механической посадки.

Безопасность и стандарты

Изделие соответствует требованиям европейского стандарта EN 61386-1, который регламентирует безопасность и качество электромонтажных трубных систем. Отсутствие заусенцев на внутренней стенке предотвращает повреждение изоляции кабелей при протяжке. Горячее цинкование обеспечивает электроизоляционную защиту от коррозии даже в условиях повышенной влажности.

Преимущества

• Гладкая внутренняя поверхность снижает риск повреждения кабелей при протяжке
• Горячее цинкование увеличивает срок службы в агрессивных средах
• Вставная конструкция ускоряет монтаж и исключает необходимость в дополнительных креплениях
• Раструб гарантирует точную центровку трубы и равномерное распределение нагрузки
• Серый цвет позволяет легко идентифицировать продукт в составе системы OBO BETTERMANN

Ограничения применения

• Не предназначен для использования в системах с высокими температурами выше +85 C - возможна потеря антикоррозийного слоя
• Не применяется в качестве опоры для тяжелых нагрузок - только для направления труб
• Несовместим с пластиковыми трубами - требует жесткой металлической трубы диаметром точно 20 мм
• Не следует использовать в местах постоянного воздействия открытого пламени или химически активных паров

Примеры использования

• Переход между вертикальным и горизонтальным участком шахты для кабельных трасс в офисном здании
• Обход препятствий на производстве - например, вокруг оборудования или трубопроводов
• Подключение распределительных щитов через стены с использованием стальных труб
• Электромонтаж в сырых помещениях: подвалы, насосные станции, холодильные камеры

Практические советы

• Перед монтажом проверьте внутренний диаметр трубы - он должен свободно входить в раструб без усилия
• Не используйте силовые инструменты для запрессовки - достаточно легкого удара резиновым молотком
• При необходимости комбинируйте эту дугу с другими элементами серии SBN20 FT для цельной системы
• Для длительной эксплуатации в агрессивной среде допускается дополнительная покраска внешней поверхности эмалью по металлу
• Артикул 2046817 и обозначение SBN20 FT - одинаково используются производителем; при заказе указывайте оба варианта
