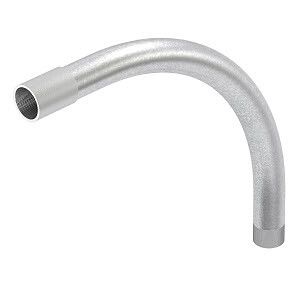

Дуга для трубы, горячее цинкование M20x1,5 (SBNM20 FT) | 2046787 OBO Bettermann

Дуга для трубы горячее цинкование M20x1,5 от OBO BETTERMANN (арт. SBNM20 FT) - это G-образный фасонный элемент для сборки прочных металлических трубопроводов с резьбовым соединением, предназначенный для изменения направления потока под углом 90° в условиях повышенной нагрузки и агрессивной среды.

Назначение и область применения

Дуга для трубы горячее цинкование M20x1,5 используется для создания поворотов в трубопроводах из стальных труб с резьбой M20×1,5. Подходит для промышленных систем, где важна механическая прочность и долговечность - например, для защиты кабельных трасс, монтажа воздуховодов, трубопроводов на станках, конвейерах, в зонах с высокой влажностью или на открытых площадках.

Технические характеристики

• Диаметр трубы: 20 мм
• Резьба: M20×1,5 - внутренняя, стандартизированная метрическая резьба для плотного соединения с трубами и фитингами
• Угол поворота: 90° - позволяет сделать четкий перегиб трубопровода
• Покрытие: горячее цинкование - слой цинка толщиной до 60–80 мкм, обеспечивающий длительную защиту от коррозии
• Материал корпуса: сталь - обеспечивает жесткость и устойчивость к ударным нагрузкам
• Исполнение: резьбовое - монтаж без сварки, через накручивание на трубу
• Наличие раструба: да - увеличивает надежность соединения за счет большей площади контакта
• Цвет: серый - естественный цвет оцинкованной стали после формирования покрытия

Совместимость и монтаж

Дуга для трубы горячее цинкование M20x1,5 совместима только с трубами и фитингами, имеющими внешнюю резьбу M20×1,5. Для правильного монтажа:

• Перед установкой проверьте резьбу на трубе - она должна быть целой, без забитых резцов или деформаций
• Завинчивайте дугу руками до упора, затем доверните ключом на ¼ оборота - переусиливать нельзя, чтобы не повредить резьбу
• Не используйте герметик или ленту ФУМ - они не требуются благодаря точному соответствию резьбовых параметров
• Раструб обеспечивает самопозиционирование трубы внутри фитинга - не требуется дополнительная фиксация

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости, характерным для промышленных комплектующих. Горячее цинкование соответствует DIN EN ISO 1461. Применяется в соответствии с нормами безопасности для промышленных трубопроводов. Не предназначен для транспортировки пищевых, химических или взрывоопасных сред без дополнительной сертификации.

Преимущества

• Высокая устойчивость к коррозии благодаря глубокому слою цинка - срок службы до 20 лет даже во влажной среде
• Механическая прочность стали выдерживает вибрацию, удары и давление, что важно для промышленных условий
• Отсутствие необходимости в сварке - снижает время монтажа и исключает риск повреждения покрытия теплом
• Раструб предотвращает проворачивание трубы и снижает вероятность протечек
• Серый цвет не маскирует дефекты - легко заметить повреждения покрытия при осмотре

Ограничения применения

• Не применяется для труб с другим типом резьбы - например, G½" или NPT
• Не рекомендовано использование в системах с температурой выше +120 C - возможна потеря адгезии цинкового слоя
• Не подходит для внутренних сетей питьевой воды - цинк может растворяться в мягкой воде
• Не использовать в агрессивных химических средах (кислоты, щелочи) - цинк реагирует с такими веществами
• Не заменяет сварные соединения в ответственных конструкциях с динамическими нагрузками - допускаются только статические нагрузки

Примеры использования

• Защита силовых кабелей в цехах - дуга меняет направление трассы вокруг оборудования
• Монтаж воздушных трубопроводов на конвейерных линиях
• Формирование опорных рам для светильников или сигнализации на улице
• Обход препятствий в технологических каналах - например, вокруг трубопроводов или балок

Практические советы

• Выбирая дугу для трубы горячее цинкование M20x1,5, всегда сверьте диаметр трубы и шаг резьбы - даже небольшая разница (например, M20×1,0 вместо M20×1,5) сделает соединение невозможным
• При работе в местах с частыми перепадами температур - периодически проверяйте затяжку соединений: металл расширяется/сужается, и резьба может ослабнуть
• Если планируете закладывать трубопровод в стену или пол - выбирайте модели с раструбом, как эта; они лучше противостоят смещению при усадке
• Артикул SBNM20 FT от OBO BETTERMANN - один из немногих вариантов с гарантированной совместимостью между всеми элементами серии - используйте оригинальные комплектующие для максимальной надежности
