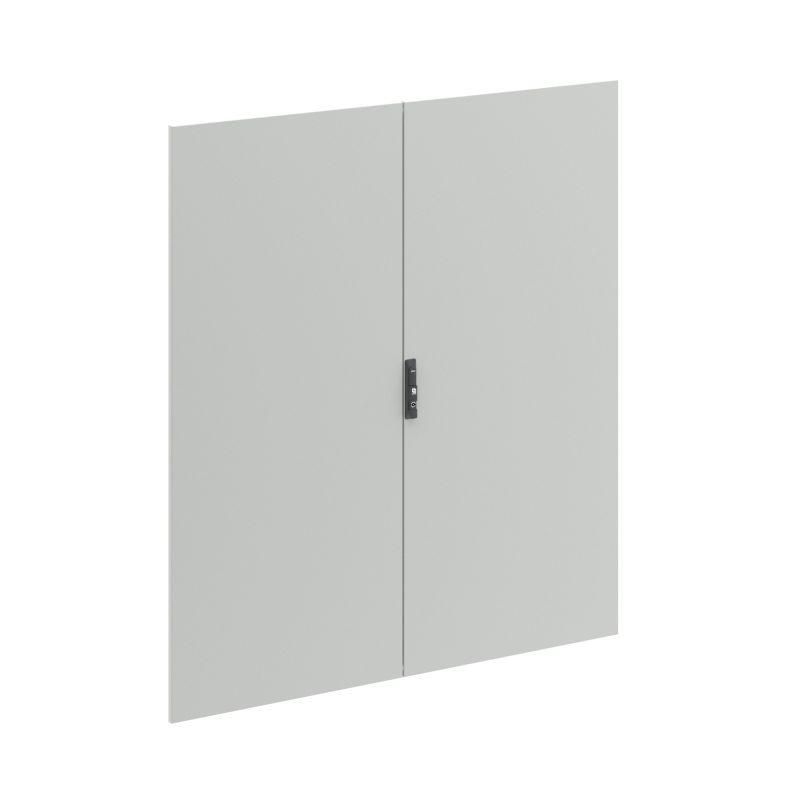

Дверь сплошная двухстворчатая для шкафов CQE N 2000 x 1600 мм | R5NCPE20160 DKC ДКС

Дверь сплошная двухстворчатая для шкафов CQE N 2000x1600 мм - элемент корпуса серии RAM block от DKC, предназначенный для герметичного закрывания шкафов управления и релейной защиты. Эта дверь совместима с другими компонентами CQE N, обеспечивая степень защиты IP65 и механическую прочность при нагрузках до 100 кг.

Назначение и область применения

Дверь сплошная двухстворчатая для шкафов CQE N 2000x1600 мм используется для герметичного закрытия шкафов серии RAM block, где установлено оборудование автоматизации, управления и релейной защиты. Применяется в промышленных условиях: на заводах, в насосных станциях, на объектах ЖКХ, энергетике и транспорте. Подходит для установки внутри помещений и на открытых площадках при наличии защитного козырька.

Технические характеристики

• Габариты: 2000 мм (высота) × 1600 мм (ширина)
• Толщина материала: 2 мм
• Материал: сталь с порошковым покрытием RAL 7035 (серый)
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Угол открывания: 130°
• Максимальная нагрузка на дверь: 100 кг
• Конструкция: симметричная двухстворчатая, с непрерывным уплотнителем по периметру
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Вибростойкость: класс M40

Совместимость и монтаж

Дверь сплошная двухстворчатая для шкафов CQE N 2000x1600 мм совместима исключительно со шкафами серии RAM block CQE N. Петли устанавливаются в заранее подготовленные отверстия с наружной стороны стоек - это позволяет ускорить монтаж и исключить необходимость сверления после сборки шкафа. Для правильной установки необходимо соблюдать шаг крепления петель, указанный в руководстве по сборке CQE N. Уплотнитель уже встроен и требует только проверки целостности перед фиксацией двери.

Безопасность и стандарты

• Соответствует требованиям IEC 62208 (шкафы для распределительных устройств)
• Сертифицирована Российским морским регистром судоходства (РМРС)
• Сертифицирована Российским речным регистром (РКО)
• Подтверждена сейсмостойкость и виброустойчивость в соответствии с ГОСТ Р 51317.2.1

Преимущества

• Непрерывный уплотнитель по всему периметру гарантирует надежную защиту IP65 без дополнительных усилий при сборке
• Высокая жесткость за счет сварного каркаса - дверь не деформируется даже при длительной эксплуатации
• Порошковое покрытие устойчиво к царапинам, химическим воздействиям и выцветанию
• Симметричная конструкция позволяет использовать дверь слева или справа без доработок
• Запас прочности: допустимая нагрузка на дверь - 100 кг, что достаточно для установки кнопок, индикаторов и легких органов управления

Ограничения применения

• Не предназначена для установки в средах с постоянным контактом с открытыми источниками воды (например, под дождём без козырька)
• Не рекомендуется применять в помещениях с температурой ниже -30C - материал теряет пластичность, возможны трещины в уплотнителе
• Не подходит для шкафов других серий - несовместима с CQ, CQS или другими моделями вне серии CQE N
• Масса одной двери около 45–50 кг - требуется помощь при монтаже

Примеры использования

• Щиты управления насосными станциями водоснабжения
• Шкафы релейной защиты на подстанциях 6/10 кВ
• Автоматизированные системы контроля технологических процессов на пищевых производствах
• Оборудование для морских и речных судов, соответствующее РМРС и РКО
• Контрольные пункты на железнодорожных станциях с повышенной вибрацией

Практические советы

• Перед установкой проверьте, чтобы рама шкафа была ровной - перекос вызывает неплотное прилегание двери и снижение степени защиты IP65
• Не используйте силовые инструменты при затяжке болтов петель - можно повредить резьбу в тонком металле
• При необходимости замены уплотнителя заказывайте оригинальные запчасти от DKC - сторонние аналоги могут не обеспечивать нужную плотность
• Учитывайте посадочные размеры: дверь рассчитана именно на 2000×1600 мм; другие размеры в серии CQE N имеют другую комплектацию
• Для частого обслуживания оборудования рекомендуется комбинировать эту дверь с дверями с окном - так снизится время доступа к контролируемым элементам
