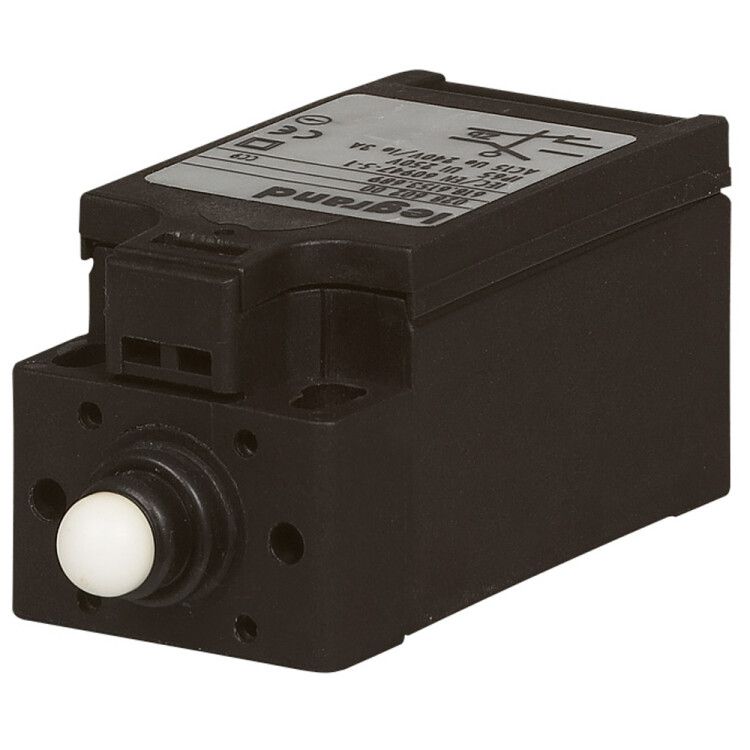

Выключатель концевой 1O+1H3 для шкафов Altis 6А 250В Leg 047628 Legrand

Контакт концевой Legrand Altis 047628 - компактный коммутационный элемент с одним размыкающим и одним замыкающим контактами, предназначенный для надёжного переключения цепей в автоматизированных системах. Подходит для установки на оборудование, где требуется фиксация положения через механический контакт.

Назначение и область применения

Контакт концевой Legrand Altis 047628 используется для сигнализации окончания хода механизма - например, когда деталь достигает предельной точки движения. Применяется в системах автоматизации: станках, конвейерах, дверях, шлюзах, лифтах. Каждый из двух контактов работает независимо: один размыкает цепь, другой замыкает её при активации. Это позволяет управлять двумя функциями одновременно - например, остановить двигатель и включить индикацию.

Технические характеристики

• Номинальное напряжение: 240 В - допустимо использовать в сетях до этого значения, в том числе 220–240 В переменного тока;
• Номинальный ток: 3 А - максимальный рабочий ток для каждого контакта; не рекомендуется нагружать выше этого значения;
• Тип контактов: 1 размыкающий (NO) + 1 замыкающий (NC);
• Тип управления: нажимная кнопка - срабатывает при механическом воздействии;
• Крепление: винтовое - монтируется в отверстие с помощью болтов или винтов;
• Подключение: винтовые зажимы - провода фиксируются затяжкой винтов;
• Количество полюсов: 1-полюсный - каждый контакт управляет одной цепью;
• Материал корпуса: пластик, черный цвет (RAL 9011);
• Элемент управления: белый, контрастный для визуального определения состояния;
• Символы: на поверхности нанесены условные обозначения контактов - для быстрой идентификации при монтаже.

Совместимость и монтаж

Контакт концевой Legrand Altis 047628 совместим со стандартными монтажными отверстиями под винтовую фиксацию. Диаметр посадочного места соответствует типовым требованиям для устройств этой категории. Для правильной установки необходимо:

• Закрепить корпус в отверстии так, чтобы ножка кнопки свободно взаимодействовала с движущимся элементом;
• Убедиться, что усилие срабатывания не превышает допустимое - избыточная нагрузка может повредить механизм;
• Подключить провода к винтовым клеммам плотно, без зачищенной слишком длинной жилы - риск короткого замыкания;
• Проверить полярность не требуется - контакт не зависит от направления тока.

Безопасность и стандарты

Контакт концевой Legrand Altis 047628 соответствует европейским нормам безопасности для слаботочных и силовых цепей. Напряжение 240 В и ток 3 А обеспечивают безопасную работу в бытовых и промышленных условиях. Отсутствие открытых токоведущих частей снижает риск поражения током при установленном корпусе. Однако устройство не имеет защиты от пыли и воды - не предназначен для работы во влажных средах без дополнительного кожуха.

Преимущества

• Два типа контактов в одном корпусе - экономят место и упрощают схему управления;
• Яркая контрастная окраска (черный корпус / белый элемент) - удобно для визуальной проверки состояния;
• Надёжные винтовые зажимы - минимизируют риск ослабления соединений при вибрации;
• Стандартный форм-фактор - легко заменяется аналогичными моделями других производителей;
• Производитель Legrand - известная европейская марка с высокими требованиями к качеству сборки.

Ограничения применения

• Не рассчитан на постоянную влагу - IP-защита не указана, не применяйте в помещениях с повышенной влажностью без герметизации;
• Максимальный ток 3 А - нельзя использовать для управления мощными двигателями или нагревателями свыше 700 Вт;
• Нет индикации состояния - не видно, замкнут контакт или разомкнут, кроме визуального осмотра кнопки;
• Не подходит для частого ручного включения - предназначен для механического срабатывания, а не для операторского управления.

Примеры использования

• На конвейере: кнопка срабатывает, когда изделие достигает конечной точки - размыкает цепь питания мотора и замыкает сигнал «конец пути»;
• В двери шкафа: при закрывании двери кнопка нажимается - замыкает цепь индикации «дверь закрыта» и размыкает цепь доступа;
• В станке: при достижении инструментом крайнего положения - останавливает подачу и включает аварийную световую сигнализацию.

Практические советы

• Перед монтажом проверьте, чтобы ножка кнопки могла беспрепятственно перемещаться - не должно быть трения или перекоса;
• При использовании в вибрирующих средах используйте контргайки или клей для фиксации винтов крепления;
• Не забудьте промаркировать провода - два контакта требуют точного подключения к нужным цепям;
• Если требуется защита от внешних факторов - устанавливайте контакт внутри корпуса или под колпачком;
• Артикул 047628 - это часть серии Altis от Legrand, поэтому он совместим с другими элементами этой линейки по форме и способу крепления.
