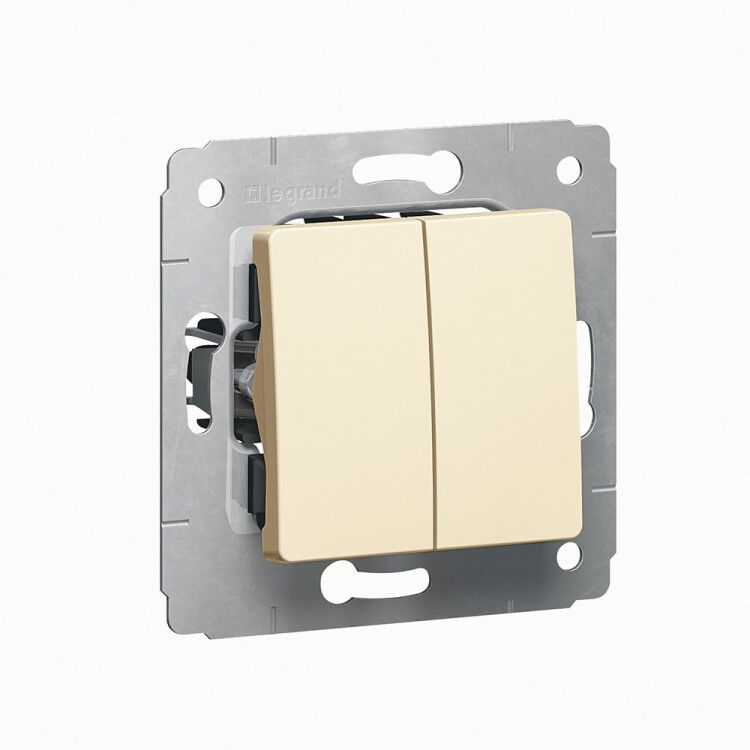

Переключатель проходной 2-кл. СП Cariva 10А IP20 250В механизм сл. кость Leg 773708 Legrand

Переключатель проходной 2-х клавишный 10А IP20 250В слоновая кость от Legrand Euro (артикул 773708) предназначен для управления освещением из двух мест - например, у входа и выхода из комнаты. Механизм с накладкой и винтовым креплением обеспечивает надёжную установку в стандартную подрозетник, а бежевый цвет гармонирует с интерьерами в классическом стиле.

Назначение и область применения

Этот переключатель используется там, где требуется включать и выключать свет из двух точек - в коридорах, лестницах, спальнях, длинных комнатах. Он работает в паре с другим аналогичным проходным переключателем, образуя так называемую “проходную схему”. Подходит для бытовых и легких коммерческих объектов: жилые дома, офисы, гостиницы. Не предназначен для управления мощными нагрузками выше 10 А или для внешней установки.

Технические характеристики

• Номинальное напряжение: 250 В - рассчитан на работу в сетях 220–240 В переменного тока
• Номинальный ток: 10 А - допустимая нагрузка до 2,2 кВт (например, до 20 светодиодных ламп по 100 Вт каждая)
• Степень защиты: IP20 - защищён от прикосновений пальцами и от крупных предметов, но не от воды и пыли; применяется только внутри помещений
• Количество клавиш: 2 - позволяет управлять двумя группами освещения одновременно
• Схема подключения: проходная (два направления) - требует соединения с другим таким же переключателем
• Максимальное сечение кабеля: 2,5 мм2 - совместим с медными проводами стандартного сечения для освещения
• Габариты: 81×81×26,1 мм - соответствует стандартному подрозетнику 68 мм
• Материал корпуса: пластик, без галогенов - безопасен при горении, не выделяет токсичных веществ
• Цвет: бежевый (“слоновая кость”) - матовый глянец, сочетается с рамками Cariva других типов
• Климатическое исполнение: УХЛ4 - можно использовать в помещениях с температурой от −25C до +40C и повышенной влажностью
• Гарантия: 24 месяца

Совместимость и монтаж

Переключатель проходной 2-х клавишный 10А IP20 250В слоновая кость - часть серии Cariva от Legrand. Совместим с другими элементами этой серии: рамками, декоративными накладками, розетками. Монтаж выполняется внутренним способом в стандартный металлический или пластиковый подрозетник глубиной не менее 40 мм. Крепление - винтовое, зажимы для проводов расположены сбоку механизма. Для работы необходим второй такой же переключатель, установленный в другой точке. На механизм уже установлена монтажная пластина - не нуждается в дополнительном креплении.

Безопасность и стандарты

• Соответствует IEC 60669-1 - международный стандарт для выключателей
• Соответствует ТР ТС 004/2011 - требования безопасности электрооборудования в ЕАЭС
• Изделие не содержит галогенов - снижает риск образования ядовитых газов при возгорании
• IP20 - не предназначено для влажных зон (ванная, кухня, улица); для них нужны устройства с IP44 и выше

Преимущества

• Двухклавишная схема - управляет двумя светильниками или группами освещения одним устройством
• Глянцевая отделка - легко протирать, не царапается при уборке
• Встроенная монтажная пластина - ускоряет установку, исключает перекосы
• Цвет “слоновая кость” - универсальный, не выглядит дешево, хорошо сочетается с белыми и бежевыми поверхностями
• Гарантия 2 года - подтверждает качество сборки и материалов Legrand

Ограничения применения

• Не подходит для установки во влажных помещениях (ванная, баня, бассейн) - степень защиты IP20 недостаточна
• Не используется для управления двигателями, нагревателями или оборудованием мощностью более 2,2 кВт
• Требует обязательного наличия второго такого же переключателя - нельзя применить как обычный выключатель
• Не совместим с системами умного дома без дополнительных модулей - только механическое управление
• Подходит только для внутреннего монтажа - не для наружной установки

Примеры использования

• Освещение в коридоре: один переключатель у входа, второй - у выхода в комнату
• Лестница: включение света снизу и выключение наверху
• Спальня: два переключателя - у двери и у кровати
• Длинная гостиная: две группы света - одна у окна, другая у телевизора

Практические советы

• При замене старого переключателя проверьте сечение провода - не используйте кабель больше 2,5 мм2, чтобы не повредить зажимы
• Обязательно отключите питание перед монтажом - даже при отключенном выключателе фаза может быть подведена к контакту
• При подключении запомните, какой провод - фаза, а какие - перемычки между переключателями. Обычно они помечаются цветом: красный - фаза, синий - ноль, желто-зелёный - земля
• Если планируете использовать несколько таких переключателей - выбирайте одну серию (Cariva) и один цвет - это гарантирует единый дизайн
• Не закручивайте винты слишком сильно - пластик может треснуть, особенно при монтаже в бетонные подрозетники
