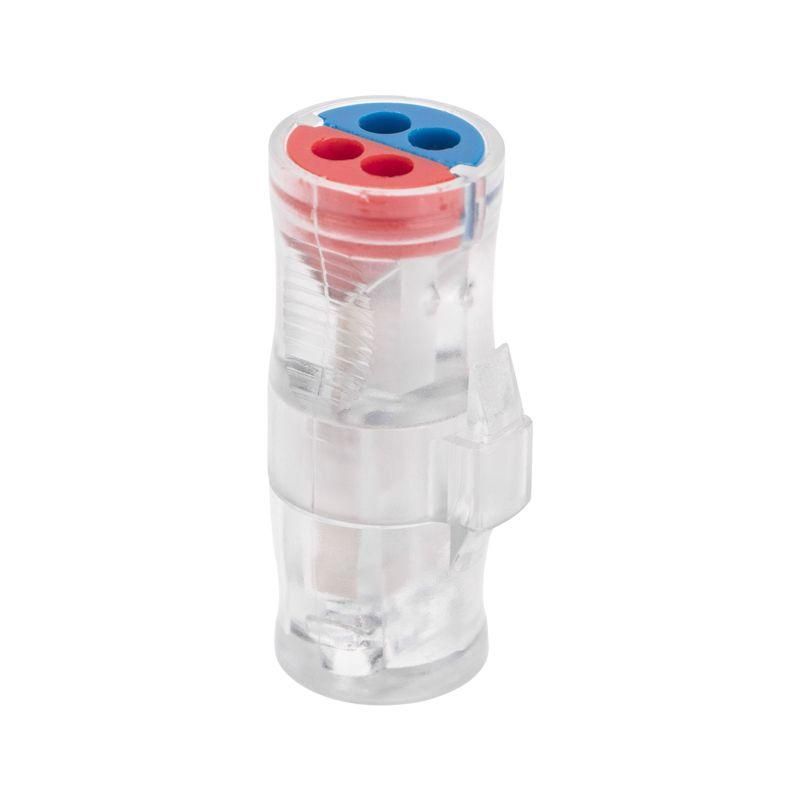

Экспресс-клемма СМК 2273-2x2R проходная разъемная 2 полюса 2х2-проводная 0,5-2,5мм² (50 шт/уп) | 07-5243 REXANT MEET

Экспресс-клемма СМК 2273-2x2R от REXANT - это проходная разъемная клемма с двумя полюсами, предназначенная для быстрого и надежного соединения одножильных медных проводов сечением 0,5–2,5 мм2. Упаковка содержит 50 штук, что делает её удобной для массового монтажа в распределительных коробках, щитах и других компактных местах.

Назначение и область применения

Экспресс-клемма СМК 2273-2x2R используется для соединения двух проводов на каждом из двух полюсов - всего до четырёх проводников. Подходит для внутренней электропроводки, монтажа освещения, подключения розеток, автоматических выключателей и другого оборудования в жилых, коммерческих и промышленных объектах. Особенно эффективна там, где важно сэкономить место: например, в тонких распределительных коробках или плотно укомплектованных щитах.

Технические характеристики

• Номинальное сечение провода: 0,5–2,5 мм2 (для одножильных медных проводников)
• Номинальный ток: 24 А
• Номинальное напряжение: 450 В
• Количество контактов: 8 (по 4 на каждый полюс: 2 входа + 2 выхода)
• Количество полюсов: 2
• Длина зачистки изоляции: 12 мм
• Материал корпуса: поликарбонат (не поддерживающий горение)
• Материал контактов: луженая медь
• Цвет: прозрачный
• Рабочий температурный диапазон: –40…+85 C

Совместимость и монтаж

Экспресс-клемма СМК 2273-2x2R совместима только с одножильными медными проводниками. Многожильные, алюминиевые или многожильные с наконечниками использовать нельзя. Для подключения необходимо зачистить изоляцию на 12 мм, вставить провод до упора и закрепить его легким нажатием. Разъемная конструкция позволяет легко отсоединить провод без инструментов - просто потянуть за него. Клеммы можно устанавливать в ряд, они не требуют дополнительного крепления к DIN-рейке, но фиксируются в коробке за счёт собственной формы и плотного прилегания.

Безопасность и стандарты

Корпус изготовлен из самозатухающего поликарбоната, соответствует требованиям безопасности при перегреве. Номинальное напряжение 450 В и ток 24 А обеспечивают безопасную работу в сетях до 250 В переменного тока. Прозрачный корпус позволяет визуально контролировать состояние соединений. Однако использование вне указанных параметров (например, при превышении тока или сечения) недопустимо.

Преимущества

• Экономия до 50% места по сравнению с обычными пружинными клеммами благодаря компактной проходной конструкции
• Быстрый монтаж без инструментов - достаточно вставить провод
• Легкий демонтаж - провод можно извлечь без повреждения
• Удобство контроля: прозрачный корпус позволяет видеть, правильно ли вставлен провод
• Высокая механическая прочность корпуса и стойкость к перепадам температур

Ограничения применения

• Запрещено использовать с многожильными проводами, даже если они зажаты в наконечниках
• Не допускается применение с алюминиевыми проводами
• Запрещено нагружать клемму весом - нельзя подвешивать светильники, устройства или другие элементы
• Не рекомендуется для постоянной нагрузки близкой к предельному значению (24 А) более 8 часов в сутки без принудительного охлаждения
• Не предназначена для открытой установки на улице или во влажных помещениях без защиты

Примеры использования

• Соединение фазных проводов между группами розеток в одной комнате
• Передача питания через распределительную коробку от автомата к нескольким точкам освещения
• Подключение терморегуляторов, датчиков движения и других устройств с малым потреблением
• Монтаж в щитах с ограниченным пространством - особенно актуально для модульных решений

Практические советы

• Всегда зачищайте провод точно на 12 мм - меньше не обеспечит надёжный контакт, больше может вызвать замыкание
• Проверяйте, что провод полностью вошёл в клемму: он должен упираться в упор внутри корпуса
• Избегайте перекручивания проводов перед вставкой - это снижает надёжность соединения
• При использовании нескольких клемм в одном месте следите, чтобы они не перегревались - не располагайте их слишком плотно
• Экспресс-клемма СМК 2273-2x2R от REXANT хорошо сочетается с другими изделиями серии СМК - используйте одинаковые модели в одной цепи для единообразия
