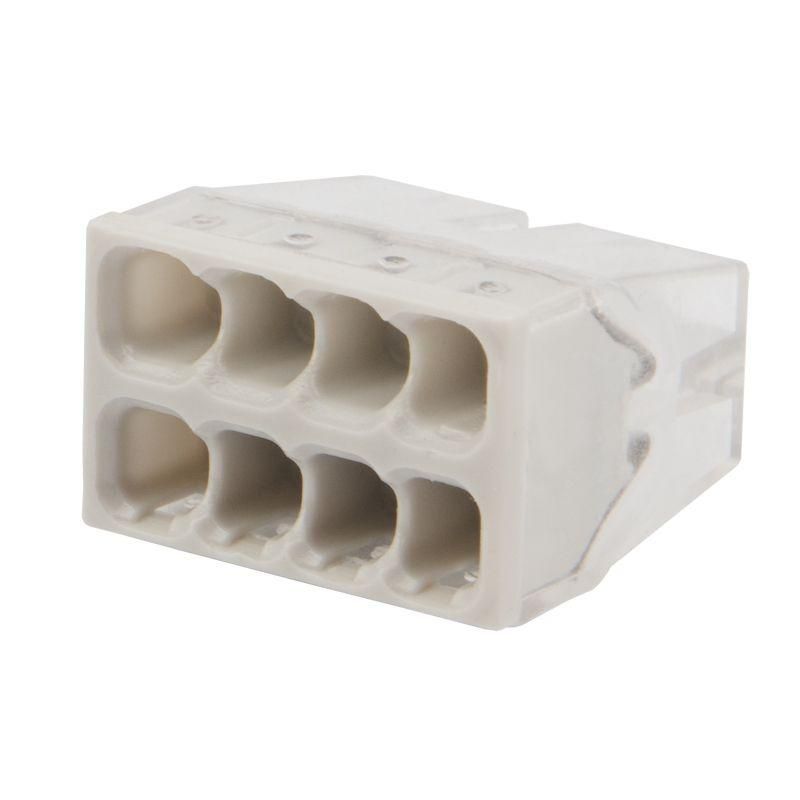

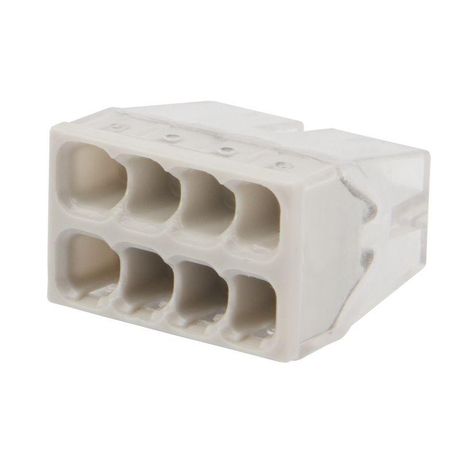

Экспресс-клемма строительно-монтажная СМК 2273-208 8-проводная 0.5-2.5кв.мм (блист.6шт) Rexant 07-3215-6 MEET

Экспресс-клемма СМК 2273-208 от REXANT - компактное 8-проводное устройство для быстрого соединения одножильных медных проводников сечением 0,2–2,5 мм2. Прозрачный корпус позволяет контролировать качество соединений, а блистер упакован по 6 штук - идеально для монтажа в ограниченном пространстве.

Назначение и область применения

Экспресс-клемма СМК 2273-208 используется для быстрого и надёжного соединения одножильных проводников в распределительных коробках, щитах, на оборудовании и других местах, где важна скорость установки и экономия места. Подходит для электромонтажа в жилых, коммерческих и промышленных объектах. Особенно эффективна там, где требуется много точек подключения в маленьком объеме - например, в светильниках, автоматике, системах управления.

Технические характеристики

• Количество контактов: 8
• Номинальное напряжение: 450 В
• Номинальный ток: 24 А
• Подходящее сечение провода: 0,2–2,5 мм2 (для каждого контакта)
• Длина зачистки изоляции: 11 мм
• Материал корпуса: полиамид 66 (не поддерживающий горение)
• Материал контактов: лужённая медь
• Цвет: прозрачный
• Рабочий температурный диапазон: –40…+85 C
• Тип проводников: одножильные медные (совместима также с алюминием)

Совместимость и монтаж

Экспресс-клемма СМК 2273-208 совместима только с одножильными проводниками - многожильные требуют предварительной опрессовки или использования специальных адаптеров. Для подключения достаточно зачистить изоляцию на 11 мм и вставить провод до упора - контакт фиксируется пружинным механизмом без инструментов. Каждый канал работает автономно, что исключает перекрестные помехи между цепями. Установка возможна на DIN-рейку или крепление на поверхность через выступы на корпусе.

Безопасность и стандарты

Корпус изготовлен из самозагасающего материала (полиамид 66), соответствующего требованиям UL94 V-0. Номинальное напряжение 450 В и ток 24 А обеспечивают безопасную работу в сетях переменного тока до 230/400 В. Соответствие стандартам IEC 60947-7-1 и EN 60998-1 реализовано конструкцией, хотя явного указания сертификации в данных нет - рекомендуется проверять документацию производителя перед применением в ответственных системах.

Преимущества

• Ускоряет монтаж - нет необходимости использовать инструменты или закручивать винты.
• Экономит место - занимает до 50% меньше пространства, чем аналогичные пружинные клеммы.
• Прозрачный корпус позволяет визуально контролировать глубину входа провода и целостность соединения.
• Высокая термическая стойкость - рабочий диапазон от –40 C до +85 C подходит для холодных и нагреваемых зон.
• Лужёные медицинские контакты снижают окисление и повышают долговечность соединения.

Ограничения применения

• Не многожильные провода без предварительной опрессовки.
• Запрещено использование в средах с постоянным воздействием масла, растворителей или агрессивных химических веществ - материал корпуса не предназначен для таких условий.
• Не рассчитана на частые демонтажи - после нескольких операций затяжки возможно снижение силы контакта.
• Не следует применять в цепях с импульсными нагрузками выше 24 А или частотой более 50 Гц без дополнительной защиты.

Примеры использования

• Подключение освещения в распределительных коробках квартир.
• Сборка пультов управления на заводах и конвейерах.
• Монтаж датчиков и исполнительных механизмов в HVAC-системах.
• Интерфейсы между модульными элементами в автоматизации.
• Альтернатива болтовым соединениям в труднодоступных участках.

Практические советы

• Перед вставкой всегда зачищайте провод точно на 11 мм - меньшая длина вызывает плохой контакт, большая - риск замыкания между контактами.
• Проверьте, чтобы все провода были одинакового сечения внутри одной клеммы - смешивание 0,5 мм2 и 2,5 мм2 может привести к перегрузке одного канала.
• Для работы в сырых помещениях используйте дополнительно герметизирующие крышки или термоусадочные трубки.
• При использовании в щите учтите габариты: одна Экспресс-клемма СМК 2273-208 занимает около 22 мм по ширине - планируйте расположение с запасом.
• Храните в сухом месте - даже прозрачный корпус чувствителен к длительному воздействию влаги и пыли.
