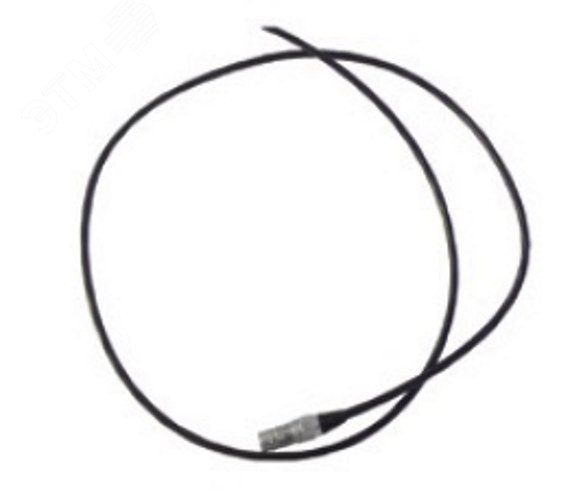

Альтаир LED Кабель подключения к розетке DMX (L 1500 мм) - 10837 GALAD

Кабель подключения к розетке DMX (L 1500 мм) от бренда GALAD, артикул 10837, предназначен для надёжного соединения оборудования с системой управления освещением на базе протокола DMX512. Этот кабель используется там, где требуется устойчивый сигнал без помех - например, в театрах, студиях и на выставках.

Назначение и область применения

Кабель подключения к розетке DMX (L 1500 мм) обеспечивает передачу цифровых команд от контроллера к световым приборам - светодиодным модулям, движущимся головкам, диммерам и другим устройствам, поддерживающим DMX512. Он применяется в профессиональной световой аппаратуре, где важна стабильность сигнала и долговечность соединений. Кабель подключается между выходом контроллера и входом устройства через стандартную XLR-розетку.

Технические характеристики

• Длина: 1500 мм
• Разъём: XLR (3-pin) - с одной стороны штекер, с другой - розетка
• Назначение: исключительно для передачи сигнала DMX512, не для питания
• Экран: оплетка из медных проводников для защиты от внешних помех
• Материал жил: многожильный медный провод
• Изоляция: ПВХ, устойчивая к механическим нагрузкам

Совместимость и монтаж

Кабель подключения к розетке DMX (L 1500 мм) совместим со всем оборудованием, использующим трёхконтактные XLR-разъёмы по стандарту DMX512. Монтаж прост: достаточно вставить штекер в выход контроллера, а розетку - в вход прибора. Убедитесь, что контакты не перепутаны - в DMX важно соблюдение полярности: Pin 1 - земля, Pin 2 - DATA+, Pin 3 - DATA-. Никогда не подключайте этот кабель к сети 220 В - он не рассчитан на питание!

Безопасность и стандарты

Кабель соответствует требованиям к передаче слаботочных сигналов. Произведён в соответствии с технологическими нормами Лихославльского завода. Не имеет сертификации по EN/IEC для силового тока - применение вне DMX-систем запрещено.

Преимущества

• Уплотнённая экранирующая оплетка снижает влияние радиопомех от двигателей, диммеров и других источников интерференции
• Гибкая изоляция позволяет легко прокладывать кабель в ограниченном пространстве
• Надёжные металлические корпуса разъёмов обеспечивают прочное соединение даже при частых подключениях
• Фиксация жил внутри разъёма предотвращает обрывы при изгибе

Ограничения применения

• Не использовать для передачи электроэнергии - риск повреждения оборудования
• Не заменяет специализированный кабель для AES/EBU или аналоговых аудиосигналов - отличаются импеданс и экран
• Длина 1,5 метра ограничивает использование в крупных установках - для длинных трасс требуются активные repeaters или более длинные кабели
• Не предназначена для постоянного нахождения во влажной среде - не имеет IP-защиты

Примеры использования

• Подключение LED-панели к DMX-контроллеру в театральной сцене
• Соединение движущейся головки с пультом управления на концертной площадке
• Запитка проектора с DMX-управлением в выставочном зале
• Обвязка световых эффектов в ночном клубе

Практические советы

• Перед первым использованием проверьте целостность контактов - особенно если кабель был перевозим в грубой упаковке
• Не допускайте перегиба кабеля под острым углом - это может повредить внутреннюю экранирующую оплётку
• При сборке системы используйте одинаковые типы кабелей - смешивание с аудио- или сетевыми кабелями вызывает помехи
• Для фиксации кабеля на стене или потолке применяйте хомуты, а не скотч - так сохранится гибкость и срок службы
• Если нужна большая длина - выбирайте кабель 5 м или 10 м, а не удлинители; они увеличивают риск потери сигнала
