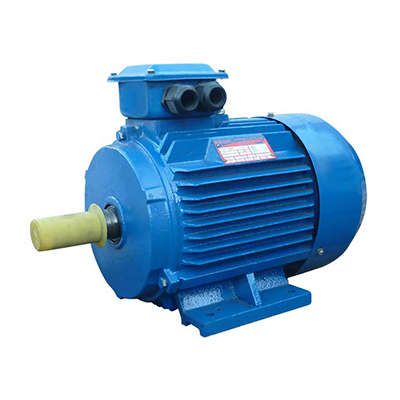

Электродвигатель (5АИ) 132 М2 11,0кВт 3000 об./мин. IM 1081 (лапы) | 01.01.213631 Элком ОРЛАН

Электродвигатель 5АИ 132 М2 11,0кВт 3000 об./мин. IM 1081 от Элком - трёхфазный асинхронный двигатель с короткозамкнутым ротором, предназначенный для постоянной нагрузки на насосах, вентиляторах и грузоподъёмном оборудовании. Артикул 01.01.213631 соответствует универсальной серии 5АИ, совместимой с большинством промышленных аналогов.

Назначение и область применения

Электродвигатель 5АИ 132 М2 11,0кВт 3000 об./мин. IM 1081 предназначен для длительной работы в стационарных установках с постоянной механической нагрузкой. Подходит для привода насосов, вентиляторов, компрессоров, конвейеров и другого оборудования, где требуется надёжный и энергоэффективный источник вращения. Применяется в промышленности, ЖКХ, пищевой и химической отраслях.

Технические характеристики

• Мощность: 11 кВт (номинальная)
• Напряжение питания: 380 В (трёхфазное, переменный ток, 50 Гц)
• Частота вращения: 3000 об/мин (два полюса)
• Ток потребления: 21,1 А при номинальной нагрузке
• КПД: 88%
• Коэффициент мощности (cos φ): 0,9
• Высота оси вращения: 132 мм
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Исполнение: B3 - монтаж на основании с горизонтальным валом
• Монтажное исполнение: IM1081 - согласно международному стандарту IEC, соответствует B3
• Климатическое исполнение: У2 - работает при температурах от –45 C до +40 C, умеренный климат, умеренная влажность
• Режим работы: S1 - непрерывный

Совместимость и монтаж

Электродвигатель 5АИ 132 М2 11,0кВт 3000 об./мин. IM 1081 взаимозаменяем с двигателями серий А, АИР, 4А, 5А и другими аналогичными моделями. Посадочные размеры соответствуют ГОСТ Р 51689-2000, что обеспечивает замену без переделки креплений. Для монтажа используется фланец или опорная рама (B3). Диаметр вала - стандартный для этой серии, проверьте соответствие соединяемому элементу (например, муфте или шкиву). Кабельный вход расположен сверху - рекомендуется использовать гермовводы при работе во влажной среде.

Безопасность и стандарты

Произведён в соответствии с ГОСТ Р 51689-2000, ГОСТ 31606-2012, ГОСТ Р 52776-2007 и МЭК 60034. Степень защиты IP55 позволяет применять двигатель в помещениях с повышенной запылённостью и возможным воздействием брызг воды. Климатическое исполнение У2 гарантирует работу в условиях холодного климата, включая неотапливаемые цеха и открытые площадки. Соответствует требованиям безопасности для электрооборудования промышленного назначения.

Преимущества

• Высокий КПД - снижает расход электроэнергии на 12–15% по сравнению с менее эффективными моделями
• Закрытый корпус с защитой IP55 - долгий срок службы даже в сложных условиях
• Стандартные габариты и крепления - легко заменить старый двигатель без изменения конструкции
• Поддержка частотного регулирования - возможно использование с преобразователем частоты (при доработке)
• Широкий диапазон температур - работает при минусовых температурах, что важно для зимнего обслуживания

Ограничения применения

• Не предназначен для частых пусков или перегрузок - рассчитан на режим S1, не для кратковременного (S2) или повторно-кратковременного (S3)
• Не следует использовать в агрессивных средах (пары кислот, щелочей, растворителей) - материал изоляции не рассчитан на такие условия
• Требуется внешняя система охлаждения при работе выше +40 C
• Без доработки не поддерживает частотное управление - для этого необходимо заказывать специальную версию

Примеры использования

• Циркуляционные насосы в системах отопления и водоснабжения
• Осевые и радиальные вентиляторы в промышленных воздуховодах
• Лебёдки и подъёмники на складах и производствах
• Конвейеры в пищевой и фармацевтической промышленности
• Компрессоры для воздушных сетей

Практические советы

• Проверяйте соответствие напряжения сети (380 В +-10%) перед подключением - перенапряжение вызывает перегрев
• При установке используйте термореле или тепловую защиту - особенно важна при длительной работе на пределе мощности
• Для частотного управления требуются двигатели с усиленной изоляцией и вентилятором принудительного охлаждения - запросите доработку у поставщика
• При замене старого двигателя сравнивайте не только мощность, но и высоту оси (132 мм), длину вала и тип крепления
• Обеспечьте доступ к клеммной коробке для обслуживания - она расположена сверху, не забудьте про заземление
