Электродвигатель (5АИ) 160 S8 7,6кВт 750 об./мин. IM 2001 (комби (лапы+фланец)) | 01.01.214435 Элком ОРЛАН

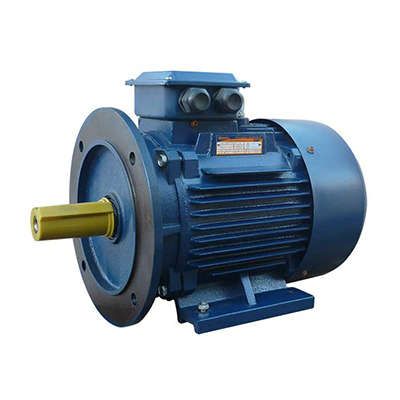

Электродвигатель 5АИ 160 S8 7,6кВт 750 об./мин. IM 2001 (комби (лапы+фланец)) от Элком - это надёжный асинхронный двигатель с короткозамкнутым ротором, предназначенный для длительной работы в промышленном оборудовании. Модель совмещает два способа крепления - лапы и фланец, что упрощает установку на различные типы машин. Артикул 01.01.214435 соответствует серийному ряду 5АИ, взаимозаменяемому с популярными моделями АИР, 4А, 5А и другими.

Назначение и область применения

Электродвигатель 5АИ 160 S8 7,6кВт 750 об./мин. IM 2001 предназначен для привода механизмов, требующих постоянной нагрузки и стабильной скорости вращения. Подходит для использования в насосах, компрессорах, конвейерах, вентиляторах, станках с ЧПУ и другом промышленном оборудовании. Работает в режиме S1 - непрерывная нагрузка без перерывов. Установка возможна как на горизонтальные, так и на вертикальные оси благодаря комбинированному креплению.

Технические характеристики

• Мощность: 7,6 кВт
• Частота вращения: 750 об/мин
• Тип двигателя: трёхфазный асинхронный с короткозамкнутым ротором
• Напряжение питания: до 660 В, частота 50 Гц
• Режим работы: S1 (непрерывный)
• Степень защиты: IP54 (защита от пыли и брызг воды со всех сторон)
• Исполнение по монтажу: IM 2001 - комбинированное (лапы + фланец)
• Класс изоляции: F (высокая термостойкость)
• Соответствие стандартам: ГОСТ 31606-2012, ГОСТ Р 52776-2007, МЭК 60034

Совместимость и монтаж

Электродвигатель 5АИ 160 S8 7,6кВт 750 об./мин. IM 2001 можно заменить на аналогичные модели: А, АИР, АИРМ, 4А, 4АМ, 4АМУ, 5А, 5АМ, 5АМУ, АД, АДМ. Крепление осуществляется двумя способами: через лапы (для установки на основание) и через фланец (для прямого соединения с редуктором или насосом). Диаметр вала - 48 мм, длина выходного участка - 90 мм. Для монтажа требуется выверка по центру вала и равномерное затягивание болтов. Не допускается перекос при установке - это снижает срок службы подшипников.

Безопасность и стандарты

Электродвигатель 5АИ 160 S8 7,6кВт 750 об./мин. IM 2001 произведен в соответствии с российскими и международными нормами безопасности: ГОСТ 31606-2012 (двигатели переменного тока), ГОСТ Р 52776-2007 (безопасность электрооборудования) и МЭК 60034 (стандарты IEC). Степень защиты IP54 обеспечивает безопасную работу в условиях повышенной запылённости и влажности. Класс изоляции F позволяет работать при температуре до 155 C, что повышает надёжность при перегрузках.

Преимущества

• Комбинированный вариант крепления (лапы + фланец) даёт гибкость при установке - не нужен переходник.
• Высокая степень защиты IP54 - подходит для условий производства, где есть пыль, влага или масляные брызги.
• Совместимость с широким спектром старых моделей (АИР, 4А, 5А и др.) - упрощает замену на существующих линиях.
• Класс изоляции F увеличивает долговечность и устойчивость к кратковременным перегревам.
• Произведён по современным стандартам - гарантирует точность геометрии и качество сборки.

Ограничения применения

• Не предназначен для работы во взрывоопасных зонах - отсутствует взрывозащита (Ex).
• Не рассчитан на частотное регулирование - при использовании с преобразователем частоты необходима проверка совместимости и усиление охлаждения.
• Запрещено применение в средах с агрессивными химикатами, паром или кислотами - корпус не защищён от коррозии.
• Не рекомендован для частых пусков (более 6–8 раз в час) - риск перегрева обмоток.

Примеры использования

• Привод насоса для перекачки воды на водоканале - стабильная работа при высокой влажности.
• Конвейерная лента на пищевом производстве - сочетание лап и фланца позволяет легко смонтировать на раму.
• Вентиляционная установка в цеху - надёжная работа в условиях пыли и перепадов температуры.
• Фрезерный станок с ЧПУ - низкая скорость вращения (750 об/мин) идеальна для тяжёлых операций.

Практические советы

• Перед монтажом проверьте посадочные размеры: диаметр вала 48 мм, расстояние между лапами - сверьте с чертежом оборудования.
• При использовании фланцевого крепления используйте уплотнительную прокладку - предотвратите утечку масла или жидкостей.
• Подключайте двигатель только после проверки фазировки - неверное подключение вызывает обратное вращение и аварию.
• При первом запуске - контролируйте температуру корпуса в течение первого часа работы; нагрев выше 80 C требует диагностики.
• Для продления срока службы - регулярно смазывайте подшипники согласно графику обслуживания (обычно каждые 2000–4000 часов).
