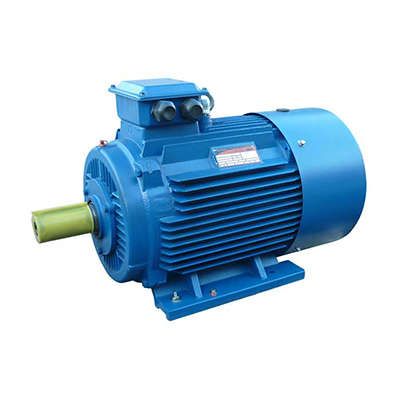

Электродвигатель (5АИ) 180 М2 30,0кВт 3000 об./мин. IM 1001 (лапы) | 01.01.213464 Элком ОРЛАН

Электродвигатель 5АИ 180 М2 30,0кВт 3000 об./мин. IM 1001 (лапы) от Элком - трёхфазный асинхронный двигатель с короткозамкнутым ротором, рассчитанный на постоянную нагрузку. Подходит для насосов, вентиляторов и грузоподъёмного оборудования. Артикул 01.01.213464 соответствует серийному исполнению B3 с лапами.

Назначение и область применения

Электродвигатель 5АИ 180 М2 30,0кВт 3000 об./мин. IM 1001 (лапы) предназначен для длительной работы в промышленных системах с постоянной нагрузкой. Он используется там, где требуется надёжная и стабильная работа при высоких оборотах - например, в вентиляционных установках, циркуляционных насосах, конвейерах, компрессорах и подъёмниках. Устройство работает от трёхфазной сети 380/660 В, что делает его универсальным для большинства заводских сетей.

Технические характеристики

• Мощность: 30 кВт - обеспечивает достаточную силу для средних и крупных механизмов
• Напряжение: 380/660 В - можно подключить звездой или треугольником в зависимости от сети
• Частота: 50 Гц - совместим с российскими и бывшими союзными сетями
• Обороты: 3000 об./мин - двухполюсный двигатель, идеален для прямых передач
• Ток: 55,4 А - номинальный потребляемый ток при 380 В
• КПД: 91,4% - высокая эффективность преобразования энергии
• Коэффициент мощности: 0,9 - снижает реактивную составляющую нагрузки
• Высота оси вращения: 180 мм - стандартный размер для монтажа на рамы и опоры
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Исполнение: B3 - крепление через лапы, без фланца
• Монтажное исполнение: IM1001 - аналогично B3, указывает на базовое крепление на лапах
• Климатическое исполнение: У2 - работает при температурах от -45C до +40C, в умеренных условиях
• Количество фаз: 3
• Количество полюсов: 2

Совместимость и монтаж

Электродвигатель 5АИ 180 М2 30,0кВт 3000 об./мин. IM 1001 (лапы) имеет классический крепёж на лапах - четыре отверстия под болты в нижней части корпуса. Для монтажа необходима жёсткая основание с точным соблюдением посадочных размеров. Диаметр вала не указан в данных, но для этой серии он обычно составляет 55 мм - проверьте соответствие с приводом. Подключение выполняется к клеммной коробке с возможностью переключения обмоток с “звезда” на “треугольник”. Обязательно используйте автоматические выключатели и тепловые реле, соответствующие току 55,4 А.

Безопасность и стандарты

Произведён в соответствии с ГОСТ Р 51689-2000, ГОСТ 31606-2012, ГОСТ Р 52776-2007 и международным стандартом МЭК 60034. Степень защиты IP55 гарантирует безопасную работу в помещениях с повышенной запылённостью или влажностью. Климатическое исполнение У2 позволяет использовать устройство в неотапливаемых цехах, на открытых площадках при условии защиты от прямого попадания осадков.

Преимущества

• Высокий КПД - экономия электроэнергии при длительной работе
• IP55 - устойчивость к пыли и влаге, продлевает срок службы
• Широкий диапазон напряжений (380/660 В) - гибкость подключения
• Совместимость с популярными сериями (АИР, 4А, 5А и др.) - замена без переделки креплений
• Поддержка доработки для частотного регулирования - возможность модернизации под управление ЧРП

Ограничения применения

• Не предназначен для частого пуска/останова - рассчитан на режим S1 (непрерывная нагрузка)
• Не взрывозащищён - нельзя применять во взрывоопасных зонах без дополнительной защиты
• Не имеет встроенного тормоза - требует внешнего тормозного устройства при необходимости быстрой остановки
• При напряжении ниже 380 В возможен перегрев - не рекомендуется использование при значительном проседании сети
• Не следует использовать при температурах выше +40C без принудительного охлаждения

Примеры использования

• Циркуляционные насосы в системах отопления и водоснабжения
• Вентиляторы промышленных печей и сушилок
• Лебёдки и подъёмники на складах и производствах
• Конвейеры в пищевой и химической промышленности
• Компрессоры воздушных систем

Практические советы

• Проверяйте посадочные размеры лап перед установкой - расстояние между отверстиями должно точно совпадать с основанием
• При подключении к сети 380 В используйте схему “треугольник”, при 660 В - “звезда”
• Для частотного управления выбирайте модели с доработкой - они имеют усиленную изоляцию и балансировку ротора
• Регулярно контролируйте нагрев корпуса - при температуре выше 90C возможно снижение срока службы
• Замена двигателя 5АИ на АИР или 4А допустима, если совпадают высота оси, мощность и тип крепления
