Электродвигатель (5АИ) 180 М2 30,0кВт 3000 об./мин. IM 2001 (комби (лапы+фланец)) | 01.01.213502 Элком ОРЛАН

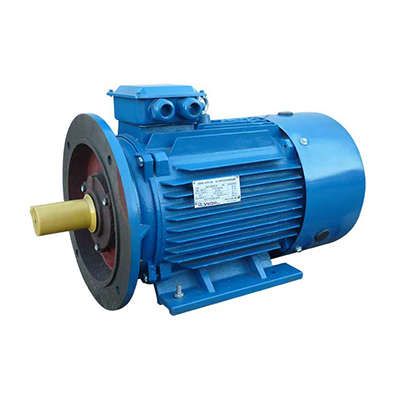

Электродвигатель 5АИ 180 М2 30,0кВт 3000 об./мин. IM 2001 (комби (лапы+фланец)) от Элком - трёхфазный асинхронный двигатель с короткозамкнутым ротором, предназначен для постоянной нагрузки на промышленном оборудовании. Универсальная комбинированная конструкция с лапами и фланцем позволяет устанавливать его как на раму, так и непосредственно на приводную машину.

Назначение и область применения

Электродвигатель 5АИ 180 М2 30,0кВт 3000 об./мин. IM 2001 (комби (лапы+фланец)) используется там, где требуется надёжная и долговечная работа в условиях постоянной нагрузки. Подходит для привода насосов, вентиляторов, компрессоров, конвейеров, станков и другого оборудования с равномерным моментом сопротивления. Работает от трёхфазной сети 380/660 В, 50 Гц. Применяется в машиностроении, пищевой, химической, горнодобывающей и других отраслях промышленности.

Технические характеристики

• Мощность: 30,0 кВт
• Частота вращения: 3000 об./мин. (2-полюсный двигатель)
• Исполнение по способу монтажа: IM 2001 - комбинированное (лапы + фланец)
• Защита: закрытое исполнение (защита от попадания пыли и внешних воздействий)
• Режим работы: S1 - непрерывный
• Напряжение питания: до 660 В (возможно подключение звездой или треугольником в зависимости от сети)
• Частота сети: 50 Гц
• Соответствие стандартам: ГОСТ 31606-2012, ГОСТ Р 52776-2007, МЭК 60034

Совместимость и монтаж

Электродвигатель 5АИ 180 М2 30,0кВт 3000 об./мин. IM 2001 (комби (лапы+фланец)) совместим со всеми механизмами, рассчитанными на установку двигателей серии 5АИ, АИР, 4А и аналогичных. Комбинированный тип крепления (лапы + фланец) даёт два варианта монтажа:

• На лапы - через болтовые отверстия в основании, подходит для установки на жёсткую платформу или раму;
• На фланец - через резьбовые отверстия на передней крышке, обеспечивает точное центрирование с приводом (например, насосом или редуктором).

При монтаже важно проверить соответствие посадочных размеров: диаметр вала, расстояние между лапами, размер фланца. Для подключения используйте кабель с подходящим сечением и защиту от перегрузок. Напряжение питания должно соответствовать схеме обмоток (Y/Δ).

Безопасность и стандарты

Электродвигатель 5АИ 180 М2 30,0кВт 3000 об./мин. IM 2001 (комби (лапы+фланец)) изготавливается в соответствии с российскими и международными нормами безопасности: ГОСТ 31606-2012 (двигатели переменного тока), ГОСТ Р 52776-2007 (энергоэффективность) и МЭК 60034 (стандарты IEC). Это гарантирует безопасную работу, предсказуемые тепловые режимы и совместимость с системами автоматизации.

Преимущества

• Универсальность крепления - можно использовать как с лапами, так и с фланцем, что снижает необходимость замены опорных элементов;
• Высокая надёжность за счёт закрытого исполнения - меньше риск повреждения внутренних деталей пылью, влагой и механическими частицами;
• Стандартизация - взаимозаменяем с популярными сериями АИР, 4А, 5А, что упрощает ремонт и запасное обслуживание;
• Поддержка высоких оборотов - 3000 об./мин. идеально для прямых приводов без ременных передач.

Ограничения применения

• Не предназначен для работы во взрывоопасных средах - отсутствует взрывозащита (Ex);
• Не рекомендован для частотного регулирования без специального инвертора и согласования параметров двигателя;
• Закрытое исполнение не обеспечивает полную герметизацию - не следует применять в условиях постоянного контакта с водой или агрессивными жидкостями;
• Работает только от трёхфазной сети; не подключается к однофазному питанию без дополнительных устройств.

Примеры использования

• Привод циркуляционного насоса в системе отопления;
• Вентилятор охлаждения в технологическом корпусе;
• Привод ленточного конвейера на заводе по переработке пластмасс;
• Оборудование для шлифовки металла - шлифовальный станок с прямым приводом вала;
• Компрессор воздуха в pneumatic-системах производства.

Практические советы

• Перед первым запуском проверьте направление вращения - при необходимости поменяйте местами любые две фазы подключения;
• При использовании фланцевого крепления обязательно выставите осевое положение вала относительно приводного механизма - допуск биения не более 0,05 мм;
• Для длительной работы при максимальной нагрузке следите за температурой корпуса - он не должен превышать 90–100 C;
• При замене старого двигателя сверьте габариты, массу и посадочные размеры - даже одинаковая мощность не всегда означает полную взаимозаменяемость;
• Используйте термореле или встроенную защиту от перегрева, особенно при работе в условиях повышенной температуры окружающей среды.
