Электродвигатель (5АИ) 200 L8 22,0кВт 750 об./мин. IM 1001 (лапы) | 01.01.213652 Элком ОРЛАН

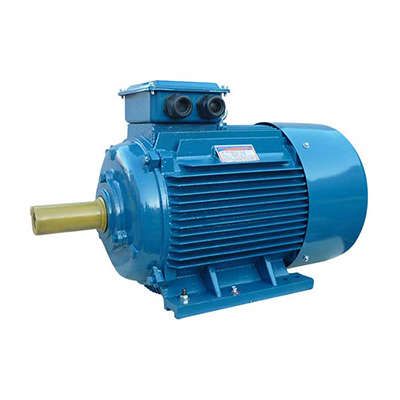

Электродвигатель 5АИ 200 L8 22,0кВт 750 об./мин. IM 1001 от Элком - трёхфазный асинхронный двигатель с короткозамкнутым ротором, рассчитанный на постоянную нагрузку в промышленных системах. Подходит для насосов, вентиляторов и грузоподъёмного оборудования, совместим с сетью 380/660 В и соответствует ГОСТ Р 51689-2000.

Назначение и область применения

Электродвигатель 5АИ 200 L8 22,0кВт 750 об./мин. IM 1001 предназначен для длительной работы в стационарных установках с постоянной механической нагрузкой. Применяется там, где требуется надёжная работа при невысокой скорости вращения: в системах вентиляции, циркуляционных насосах, лебёдках, конвейерах, компрессорах и другом грузоподъёмном оборудовании. Универсальность конструкции позволяет заменить двигатели серий А, АИР, 4А, 5А и аналогичные модели.

Технические характеристики

• Мощность: 22 кВт (номинальная, при работе в режиме S1)
• Напряжение: 380/660 В - возможность подключения звездой или треугольником
• Частота: 50 Гц, переменный ток (трёхфазный)
• Частота вращения: 750 об/мин (8 полюсов)
• Ток: 45,8 А при 380 В
• КПД: 90%
• Коэффициент мощности: 0,81
• Высота оси вращения: 200 мм
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Исполнение: B3 - монтаж на основание с горизонтальной осью
• Монтажное исполнение: IM1001 - то же самое, что B3; определяет способ крепления
• Климатическое исполнение: У2 - работает при температурах от -45 C до +40 C, умеренный климат, сухое помещение
• Нормативы: ГОСТ Р 51689-2000, ГОСТ 31606-2012, МЭК 60034

Совместимость и монтаж

Электродвигатель 5АИ 200 L8 22,0кВт 750 об./мин. IM 1001 имеет стандартные присоединительные размеры, совместим с большинством промышленных редукторов, муфт и насосов, рассчитанных на высоту оси 200 мм. Крепление осуществляется через четыре болта на основании (B3 / IM1001). Для подключения используйте кабель с медными жилами, сечением не менее 10 мм2. Обязательно проверьте соответствие напряжения питания - при подключении на 380 В используется схема “треугольник”, на 660 В - “звезда”. Наличие выводов в клеммной коробке позволяет легко переключить схему.

Безопасность и стандарты

Двигатель выполнен в соответствии с международными нормами IEC 60034 и российскими ГОСТами, обеспечивающими безопасность при эксплуатации. Защита IP55 предотвращает попадание пыли внутрь корпуса и повреждение от брызг воды - это делает его пригодным для использования в условиях повышенной влажности, на открытых площадках или в помещениях с периодической мойкой. Температурный диапазон от -45 C до +40 C обеспечивает работу в холодных регионах без необходимости обогрева.

Преимущества

• Высокий КПД - 90%, снижает потери энергии и себестоимость эксплуатации
• Закрытый исполнение с IP55 - долговечность в запылённых и влажных средах
• Унифицированная конструкция - взаимозаменяем с популярными моделями АИР, 4А, 5А
• Поддержка двух напряжений (380/660 В) - гибкость при подключении
• Возможность доработки для частотного регулирования - можно адаптировать под ЧРП без замены двигателя

Ограничения применения

• Не предназначен для частого пуска/останова - рассчитан на режим S1 (непрерывная нагрузка); при частых пусках возможен перегрев
• Не использовать во взрывоопасных зонах - отсутствует взрывозащита (Ex-исполнение)
• Не рекомендован для работы ниже -45 C - материал изоляции теряет эластичность
• При питании выше 660 В или частоты более 50 Гц - риск выхода из строя
• Требуется принудительное охлаждение при работе в закрытых щитах без вентиляции

Примеры использования

• Циркуляционный насос в системе отопления крупного здания
• Вентилятор вытяжной системы на промышленном предприятии
• Лебёдка для подъёма материалов на стройплощадке
• Конвейерная лента в пищевой или химической промышленности
• Компрессор для воздушной сети в мастерской

Практические советы

• При замене старого двигателя сверьте не только мощность, но и высоту оси (200 мм), тип крепления (B3) и диаметр вала - он должен совпадать с приводом
• Для работы с частотным преобразователем согласуйте доработку с поставщиком - заводская версия требует усиления изоляции и изменения вентиляции
• Обязательно проверьте правильность подключения фаз - перепутанные провода вызывают вращение в противоположную сторону
• При первом запуске после монтажа - контролируйте нагрев корпуса в течение первого часа работы
• Регулярно проверяйте затяжку крепёжных болтов - вибрация со временем ослабляет соединения
