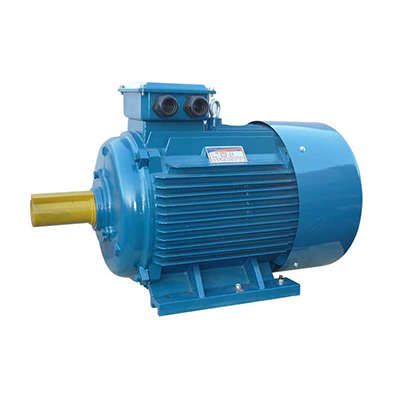

Электродвигатель (5АИ) 225 М4 55,0кВт 1500 об./мин. IM 1001 (лапы) | 01.01.213505 Элком ОРЛАН

Электродвигатель 5АИ 225 М4 55,0кВт 1500 об./мин. IM 1001 (лапы) от Элком - трёхфазный асинхронный двигатель с короткозамкнутым ротором, рассчитанный на постоянную нагрузку. Подходит для насосов, вентиляторов и грузоподъёмного оборудования. Артикул 01.01.213505 соответствует серийному исполнению B3 с лапами.

Назначение и область применения

Электродвигатель 5АИ 225 М4 55,0кВт 1500 об./мин. IM 1001 (лапы) предназначен для длительной работы в промышленных системах с постоянной нагрузкой. Применяется там, где требуется надёжный и энергоэффективный привод: в насосных станциях, вентиляционных установках, конвейерах, лебёдках, компрессорах и другом оборудовании с жесткими механическими характеристиками.

Технические характеристики

• Мощность: 55 кВт
• Напряжение: 380/660 В - возможна работа в звезде или треугольнике
• Частота: 50 Гц
• Число фаз: 3
• Частота вращения: 1500 об/мин (при 50 Гц)
• Количество полюсов: 4
• КПД: 92%
• Номинальный ток: 101,8 А
• Коэффициент мощности: 0,89
• Высота оси вращения: 225 мм
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Исполнение: B3 - монтаж на лапах
• Монтажное исполнение: IM1001 - горизонтальная установка с опорными лапами
• Климатическое исполнение: У2 - работает при температурах от -45C до +40C
• Режим работы: S1 - непрерывный

Совместимость и монтаж

Электродвигатель 5АИ 225 М4 55,0кВт 1500 об./мин. IM 1001 (лапы) совместим со всеми типами приводов, имеющими посадочные размеры по ГОСТ 31606-2012. Для монтажа используются четыре крепёжных отверстия на лапах. Диаметр вала - стандартный для высоты оси 225 мм, уточните в чертежах. Кабельный вход расположен сверху корпуса - подключение выполняйте через гермоввод или кабельную муфту. Напряжение можно переключить между 380 В (треугольник) и 660 В (звезда) путём изменения внутренних соединений обмоток - схема указана на бирке двигателя.

Безопасность и стандарты

Электродвигатель 5АИ 225 М4 55,0кВт 1500 об./мин. IM 1001 (лапы) соответствует ГОСТ Р 51689-2000, ГОСТ 31606-2012, ГОСТ Р 52776-2007 и МЭК 60034. Степень защиты IP55 обеспечивает безопасную работу в условиях повышенной запылённости и влажности. Сертифицирован для эксплуатации в помещениях категории У2 - умеренный климат без воздействия агрессивных сред.

Преимущества

• Высокий КПД - 92%, снижает расход электроэнергии
• Закрытый исполнение с IP55 - долговечность в сложных условиях
• Унифицированная серия 5АИ - взаимозаменяем с АИР, 4А, 5А и другими аналогичными моделями
• Поддержка частотного регулирования - возможность доработки для управления скоростью
• Широкий диапазон температур - работает даже в холодных цехах и на открытых площадках

Ограничения применения

• Не предназначен для работы в агрессивных химических средах - отсутствует специальное покрытие корпуса
• Не рекомендован для частого пуска/останова - оптимизирован для S1, а не для S2/S3
• При работе на частотном преобразователе требует проверки совместимости с изоляцией обмоток - возможно применение фильтров
• Напряжение 660 В доступно только при соединении обмоток в звезду - неверное подключение повредит двигатель

Примеры использования

• Центробежный насос в системе водоснабжения
• Вентилятор вытяжной системы в производственном цеху
• Лебёдка на элеваторе или конвейере
• Компрессор для пневматической линии
• Привод мешалки в пищевой промышленности

Практические советы

• Проверьте посадочные размеры перед установкой - высота оси 225 мм требует точного совпадения с основанием
• При замене старого двигателя сравните маркировку: 5АИ 225 М4 легко заменяет АИР 225 М4
• Для частотного регулирования запросите доработку у поставщика - стандартная изоляция не всегда выдерживает импульсы ШИМ
• Обязательно используйте тепловое реле или защиту от перегрузки - номинальный ток 101,8 А требует адекватной защиты
• При монтаже соблюдайте допуски по параллельности и соосности с приводным механизмом - вибрация снизит срок службы подшипников
