Электродвигатель (5АИ) 225 М4 55,0кВт 1500 об./мин. IM 2001 (комби (лапы+фланец)) | 01.01.213506 Элком ОРЛАН

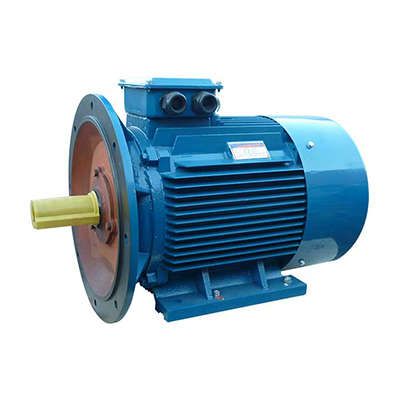

Электродвигатель 5АИ 225 М4 55,0кВт 1500 об./мин. IM 2001 (комбинированное крепление (лапы+фланец)) от бренда Элком - это надёжный асинхронный двигатель с короткозамкнутым ротором, предназначенный для постоянной нагрузки на промышленном оборудовании. Артикул 01.01.213506 обеспечивает совместимость со многими моделями серий 5А, АИР и аналогичными, что упрощает замену.

Назначение и область применения

Электродвигатель 5АИ 225 М4 55,0кВт 1500 об./мин. IM 2001 предназначен для привода механизмов, работающих в непрерывном режиме (S1). Подходит для насосов, компрессоров, конвейеров, вентиляторов, станков и другого оборудования, требующего стабильной мощности 55 кВт при оборотах 1500 об/мин. Устройство работает от трёхфазной сети переменного тока 380–660 В, частотой 50 Гц.

Технические характеристики

• Мощность: 55,0 кВт
• Частота вращения: 1500 об/мин
• Исполнение по способу крепления: IM 2001 - комбинированное (лапы + фланец)
• Защита: закрытое исполнение (защита от внешних воздействий)
• Режим работы: S1 - непрерывный
• Напряжение питания: до 660 В (трёхфазное, 50 Гц)
• Стандарты: ГОСТ 31606-2012, ГОСТ Р 52776-2007, МЭК 60034

Совместимость и монтаж

Электродвигатель 5АИ 225 М4 55,0кВт 1500 об./мин. IM 2001 взаимозаменяем с двигателями серий А, АИР, 4А, 5А и другими, указанными в описании производителя. Комбинированная система крепления позволяет установить устройство как на лапы (на раму или основание), так и через фланец (непосредственно к приводному механизму). Это даёт гибкость при монтаже в существующих системах. Для монтажа используйте болты соответствующего класса прочности, соблюдая момент затяжки, рекомендованный в техдокументации. Обязательно проверьте соответствие посадочных размеров: диаметр вала, расстояние между лапами и размеры фланца должны совпадать с вашим оборудованием.

Безопасность и стандарты

Электродвигатель 5АИ 225 М4 55,0кВт 1500 об./мин. IM 2001 произведен в соответствии с российскими и международными нормами безопасности: ГОСТ 31606-2012 (двигатели переменного тока), ГОСТ Р 52776-2007 (энергоэффективность) и МЭК 60034 (международные стандарты для машин переменного тока). Конструкция исключает доступ к токоведущим частям при работе, однако перед обслуживанием необходимо отключить питание и применить процедуры энергоблокировки (LOTO).

Преимущества

• Высокая надёжность за счёт закрытого исполнения - снижена вероятность попадания пыли, влаги и механических повреждений внутрь корпуса.
• Гибкая система крепления (лапы + фланец) позволяет использовать одинаковый двигатель в различных типах установок без изменения конструкции.
• Широкая совместимость с популярными сериями двигателей (АИР, 4А, 5А) упрощает замену изношенных единиц без перепроектирования системы.
• Произведён в соответствии с современными стандартами энергоэффективности и безопасности.

Ограничения применения

• Не предназначен для работы во взрывоопасных зонах - отсутствует взрывозащита (Ex-маркировка).
• Не рассчитан на работу при температуре выше +40 C окружающей среды или ниже –15 C без предварительного прогрева.
• Запрещено использование в условиях повышенной запылённости, агрессивных химических сред или постоянного контакта с водой - требуется дополнительная защита корпуса.
• Не поддерживает частотное регулирование скорости без внешнего преобразователя; при использовании ЧРП возможны перегрев и снижение КПД без правильной настройки.

Примеры использования

• Привод центробежного насоса в системе водоснабжения.
• Движущий элемент конвейера на пищевом производстве.
• Привод вентиляционной установки в промышленном помещении.
• Замена старого двигателя серии 4А на новую модель 5АИ 225 М4 при капитальном ремонте.

Практические советы

• Перед установкой проверьте, чтобы вал двигателя был свободным и не имеет люфтов - при наличии люфта или шума при проворачивании - двигатель неисправен.
• При монтаже на фланец обязательно выставите соосность с приводимым механизмом - даже малый перекос вызывает быстрый износ подшипников.
• Подключение к сети выполняйте только после проверки фазовой последовательности - неверная ориентация фаз приведёт к вращению в противоположную сторону.
• Для длительной службы рекомендуется ежегодная смазка подшипников согласно руководству по эксплуатации - используйте только указанную смазку.
• При замене двигателя 5АИ 225 М4 55,0кВт 1500 об./мин. IM 2001 (артикул 01.01.213506) сверьте не только мощность и скорость, но и габариты крепления - особенно высоту оси и размеры фланца.
