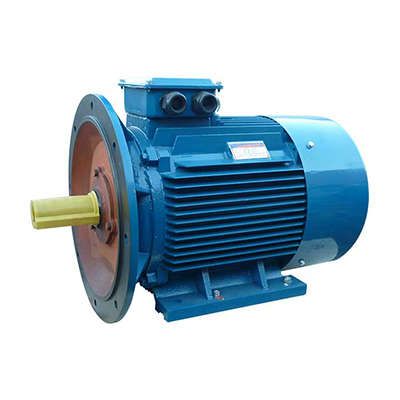

Электродвигатель (5АИ) 225 М6 37,0кВт 1000 об./мин. IM 2001 (комби (лапы+фланец)) | 01.01.213662 Элком ОРЛАН

Электродвигатель 5АИ 225 М6 37,0кВт 1000 об./мин. IM 2001 (комби (лапы+фланец)) от Элком - трёхфазный асинхронный двигатель с короткозамкнутым ротором, предназначен для постоянной работы на приводах станков, насосов и конвейеров. Модель совмещает два варианта крепления - лапы и фланец - что упрощает установку в существующих системах.

Назначение и область применения

Электродвигатель 5АИ 225 М6 37,0кВт 1000 об./мин. IM 2001 (комби (лапы+фланец)) используется там, где требуется надёжный и долговечный привод с постоянной нагрузкой. Подходит для промышленного оборудования: вентиляторов, компрессоров, питательных механизмов, транспортеров, циркулярных пил и других машин, работающих в режиме S1 (непрерывная нагрузка). Применяется в машиностроении, пищевой, химической и деревообрабатывающей промышленности.

Технические характеристики

• Мощность: 37,0 кВт
• Частота вращения: 1000 об/мин
• Тип двигателя: асинхронный, с короткозамкнутым ротором
• Исполнение: закрытое (защита от внешних воздействий)
• Режим работы: S1 (продолжительный)
• Напряжение питания: до 660 В
• Частота сети: 50 Гц
• Способ крепления: комбинированный - лапы + фланец (IM 2001)
• Стандарты: ГОСТ 31606-2012, ГОСТ Р 52776-2007, МЭК 60034

Совместимость и монтаж

Электродвигатель 5АИ 225 М6 37,0кВт 1000 об./мин. IM 2001 (комби (лапы+фланец)) взаимозаменяем с сериями А, АИР, АИРМ, 4А, 4АМ, 4АМУ, 5А, 5АМ, 5АМУ, АД, АДМ. Крепление выполнено по двум вариантам: через лапы (для установки на основание) и через фланец (для прямого соединения с редуктором или насосом). Это позволяет использовать его как в новых, так и в модернизируемых системах без переделки крепёжных элементов. Установка требует точного выравнивания по оси с приводным валом. Для монтажа используйте соответствующие болты и шпонки, указанные в паспорте изделия.

Безопасность и стандарты

Электродвигатель 5АИ 225 М6 37,0кВт 1000 об./мин. IM 2001 (комби (лапы+фланец)) произведен в соответствии с российскими и международными нормами безопасности: ГОСТ 31606-2012 (электромашинные устройства), ГОСТ Р 52776-2007 (безопасность промышленных двигателей) и МЭК 60034 (стандарты IEC). Обеспечивает класс защиты IP54 - защищён от пыли и брызг воды с любого направления. Соответствует требованиям к электробезопасности для промышленных объектов.

Преимущества

• Комбинированное крепление (лапы + фланец) снижает время замены и расширяет возможности установки.
• Закрытое исполнение повышает надёжность в запылённых и влажных средах.
• Высокая энергоэффективность благодаря оптимизированной конструкции ротора и статора.
• Совместимость с популярными сериями (АИР, 4А, 5А и др.) упрощает ремонт и замену.
• Произведён по современным стандартам - гарантирует стабильную работу при колебаниях напряжения +-10%.

Ограничения применения

• Не предназначен для работы во взрывоопасных зонах (не имеет взрывозащиты Ex).
• Не рассчитан на кратковременные перегрузки выше номинала - длительная работа свыше 37 кВт вызывает перегрев.
• Требует стабильного напряжения 380–400 В; при значительном проседании напряжения ниже 340 В возможны трудности пуска.
• Не рекомендован для частотного регулирования без специального инвертора - стандартная модель работает только на 50 Гц.

Примеры использования

• Привод центробежного насоса в системе водоснабжения.
• Привод конвейера на линии производства упаковки.
• Привод воздушного компрессора в заводском цехе.
• Замена старого двигателя серии АИР 225M6 в оборудовании без изменения крепёжных отверстий.

Практические советы

• Перед установкой проверьте соответствие посадочного диаметра вала (обычно 55 мм для этой рамы) и тип шпонки.
• При использовании фланцевого крепления обязательно соблюдайте параллельность плоскости привода - перекос вызывает быстрый износ подшипников.
• Для длительной эксплуатации обеспечьте хорошую вентиляцию вокруг корпуса - даже закрытый двигатель нуждается в свободном доступе воздуха.
• При замене аналогичного двигателя (например, АИР 225M6) - сравните габариты и массу: 5АИ 225 М6 имеет те же размеры, но более высокий КПД.
• Подключайте только через тепловое реле и автоматический выключатель - защита обязательна для предотвращения перегрузки.
