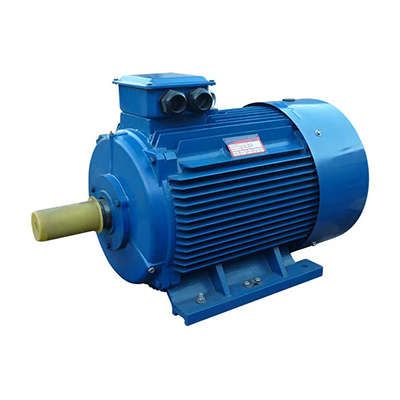

Электродвигатель (5АИ) 280 М6 90,0кВт 1000 об./мин. IM 1001 (лапы) | 01.01.213767 Элком ОРЛАН

Электродвигатель 5АИ 280 М6 90 кВт 1000 об/мин IM 1001 от Элком - трёхфазный асинхронный двигатель с короткозамкнутым ротором, рассчитанный на постоянную нагрузку в промышленных системах. Подходит для насосов, вентиляторов и грузоподъёмного оборудования, работает от сети 380/660 В, 50 Гц. Артикул 01.01.213767 соответствует серийному исполнению B3 и IP55.

Назначение и область применения

Электродвигатель 5АИ 280 М6 90 кВт 1000 об/мин IM 1001 предназначен для длительной работы в промышленных установках с постоянной механической нагрузкой. Он используется там, где требуется надёжная и энергоэффективная передача крутящего момента: в системах водоснабжения и канализации (насосы), вентиляционных комплексах, элеваторах, конвейерах, лебёдках и других механизмах грузоподъёмного оборудования.

Технические характеристики

• Мощность: 90 кВт - обеспечивает высокую производительность при средней скорости вращения
• Частота вращения: 1000 об/мин - оптимальна для устройств, требующих умеренной скорости и большого момента
• Напряжение: 380/660 В - можно подключить звездой (660 В) или треугольником (380 В)
• Количество фаз: 3 - совместим с промышленными сетями
• Количество полюсов: 6 - определяет низкую скорость вращения при частоте 50 Гц
• КПД: 94,5 % - один из самых высоких показателей среди двигателей этой категории
• Номинальный ток: 170,2 А - необходим для правильного выбора автоматических выключателей и кабелей
• Коэффициент мощности: 0,85 - указывает на эффективное использование электроэнергии
• Высота оси вращения: 280 мм - стандартизированная величина для подбора муфт и оснований
• Степень защиты: IP55 - защищён от пыли и струй воды с любого направления
• Исполнение: B3 - монтаж на горизонтальной плите с двумя боковыми лапами
• Монтажное исполнение: IM1001 - то же самое, что B3; обозначение по международным нормам IEC
• Климатическое исполнение: У2 - допустимо применение в помещениях с умеренным климатом, температура от –45 C до +40 C
• Режим работы: S1 - непрерывный, без перерывов

Совместимость и монтаж

Электродвигатель 5АИ 280 М6 90 кВт 1000 об/мин IM 1001 имеет стандартную присоединительную габаритную компоновку, совместимую с двигателями серий А, АИР, 4А, 5А и аналогичными моделями. Для монтажа требуется жесткая горизонтальная поверхность с отверстиями под крепление лап (расстояние между центрами отверстий соответствует ГОСТ). Кабельный вход расположен сверху - рекомендуется использовать герметичные вводы при наличии повышенной влажности. Напряжение питания выбирают в зависимости от схемы соединения обмоток: треугольник - 380 В, звезда - 660 В. Перед запуском проверьте соответствие фаз и наличие заземления.

Безопасность и стандарты

Произведён в соответствии с ГОСТ Р 51689-2000, ГОСТ 31606-2012, ГОСТ Р 52776-2007 и МЭК 60034. Степень защиты IP55 гарантирует безопасную работу в условиях пыли и влаги. Соответствует требованиям безопасности для промышленного оборудования. Возможна доработка для частотного регулирования - при этом необходимо согласовать параметры с частотным преобразователем и учесть увеличенные тепловые потери при работе ниже номинальной частоты.

Преимущества

• Высокий КПД (94,5%) снижает затраты на электроэнергию
• Закрытый корпус с IP55 позволяет работать в сложных условиях - пыль, влага, грязь
• Стандартные габариты обеспечивают взаимозаменяемость с популярными моделями
• Низкий уровень шума и вибраций благодаря точной балансировке ротора
• Поддержка двух вариантов напряжения (380/660 В) повышает универсальность подключения

Ограничения применения

• Не предназначен для работы в условиях взрывоопасной среды - отсутствует взрывозащита
• Не следует использовать при температурах выше +40 C или ниже –45 C - выход за пределы климатического исполнения У2 может вызвать отказ изоляции
• При использовании с частотным преобразователем возможен перегрев - требуется принудительное охлаждение и контроль тока
• Не рекомендован для частых пусков/остановок - длительный режим S1 не предусматривает интенсивных циклических нагрузок

Примеры использования

• Циркуляционные насосы в системах отопления и водоочистки
• Осевые и радиальные вентиляторы крупных промышленных помещений
• Лебёдки и подъёмники на складах и производственных площадках
• Конвейеры в пищевой и химической промышленности
• Мешалки и смесители в технологических линиях

Практические советы

• При замене старого двигателя проверьте соответствие высоты оси (280 мм) и размеров крепёжных отверстий - даже небольшое расхождение может потребовать изготовления переходной плиты
• Выбирайте кабель сечением не менее 35 мм2 для медного провода при питании 380 В - исходя из тока 170,2 А и длины до 50 м
• Обязательно используйте термореле или встроенные датчики температуры (если есть) - особенно при длительной работе на границе допустимой нагрузки
• При подключении к частотному преобразователю убедитесь, что двигатель доработан для этого режима - указано в “Дополнительной информации”
• Перед первым запуском проверьте свободное вращение вала - отсутствие заеданий и посторонних шумов
