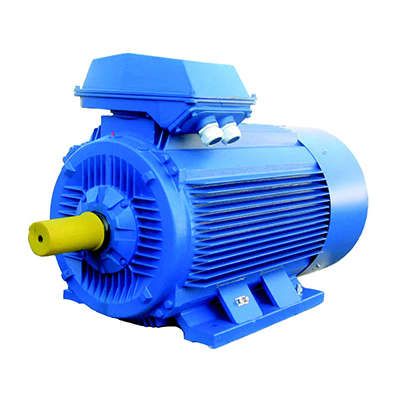

Электродвигатель (5АИ) 315 S2 160,0кВт 3000 об./мин. IM 1001 (лапы) | 01.01.213489 Элком ОРЛАН

Электродвигатель 5АИ 315 S2 160,0кВт 3000 об./мин. IM 1001 (лапы) от бренда Элком - это мощный асинхронный двигатель с короткозамкнутым ротором, предназначенный для длительной работы в промышленном оборудовании. Артикул 01.01.213489 соответствует стандартизированному типу, совместимому с популярными сериями 4А, 5А, АИР и другими.

Назначение и область применения

Электродвигатель 5АИ 315 S2 160,0кВт 3000 об./мин. IM 1001 (лапы) предназначен для привода механизмов, требующих постоянной нагрузки и высокой надёжности. Подходит для установки на станках, насосах, компрессорах, вентиляторах, конвейерах и других устройствах, работающих в циклическом или непрерывном режиме. Применяется в машиностроении, энергетике, химической и пищевой промышленности.

Технические характеристики

• Мощность: 160,0 кВт
• Частота вращения: 3000 об/мин
• Режим работы: S2 (кратковременный), но рассчитан на применение в режиме S1 (продолжительный) при соблюдении условий охлаждения
• Тип двигателя: асинхронный с короткозамкнутым ротором
• Исполнение: закрытое (защита от внешних воздействий)
• Способ крепления: IM 1001 (лапы)
• Напряжение питания: до 660 В
• Частота сети: 50 Гц
• Стандарты: ГОСТ 31606-2012, ГОСТ Р 52776-2007, МЭК 60034

Совместимость и монтаж

Электродвигатель 5АИ 315 S2 160,0кВт 3000 об./мин. IM 1001 (лапы) имеет фланцевую основу с лапами, что позволяет устанавливать его на рамы, платформы или специальные опоры. Совместим со старыми моделями: А, АИР, 4А, 5А и аналогичными - можно заменить без изменения крепёжных размеров. Для монтажа требуется выравнивание поверхности, жесткая фиксация и правильная центровка с приводным механизмом. Кабельный вход расположен в верхней части корпуса - рекомендуется использовать кабель с подходящим сечением и герметизацией.

Безопасность и стандарты

Произведён в соответствии с российскими и международными нормами: ГОСТ 31606-2012 (двигатели переменного тока), ГОСТ Р 52776-2007 (безопасность машин) и МЭК 60034 (стандарты IEC). Обеспечивает класс защиты IP54 (пылевлагозащищённый), что допускает работу в условиях повышенной запылённости и влажности. Соответствует требованиям к электробезопасности и термостойкости изоляции.

Преимущества

• Высокая механическая прочность корпуса за счёт литой конструкции
• Универсальность крепления - возможность замены на аналоги из серий 4А, 5А, АИР
• Надёжная система охлаждения - обеспечивает стабильную работу при длительной нагрузке
• Совместимость с сетями 380 В и 660 В - гибкость подключения
• Подтверждённая долговечность по стандартам МЭК 60034

Ограничения применения

• Не предназначен для взрывоопасных зон - отсутствует взрывозащита (Ex)
• Не работает в условиях постоянного погружения в жидкость - степень защиты IP54 не предусматривает погружение
• При работе в режиме S2 (кратковременно) необходимо соблюдать паузу для остывания - перегрев возможен при частых включениях
• Требуется стабильное питание - скачки напряжения свыше +-10% снижают срок службы

Примеры использования

• Привод циркулярной пилы на деревообрабатывающем участке
• Насосная станция для подачи воды в системе орошения
• Вентилятор охлаждения в печи термообработки
• Конвейерная лента на заводе по производству упаковки

Практические советы

• Перед установкой проверьте посадочные размеры - диаметр вала и расстояние между лапами должны точно соответствовать приводу
• Используйте термореле или тепловое реле для защиты от перегрузки - особенно при частых пусках
• При подключении к сети 380 В убедитесь, что обмотки соединены по схеме “звезда” - для 660 В применяйте “треугольник”
• Регулярно осматривайте клеммную коробку - окисление контактов снижает эффективность передачи энергии
• Замена двигателя 5АИ 315 S2 160,0кВт 3000 об./мин. IM 1001 (лапы) на другой экземпляр этой же модели не требует переустановки оборудования - благодаря унификации
